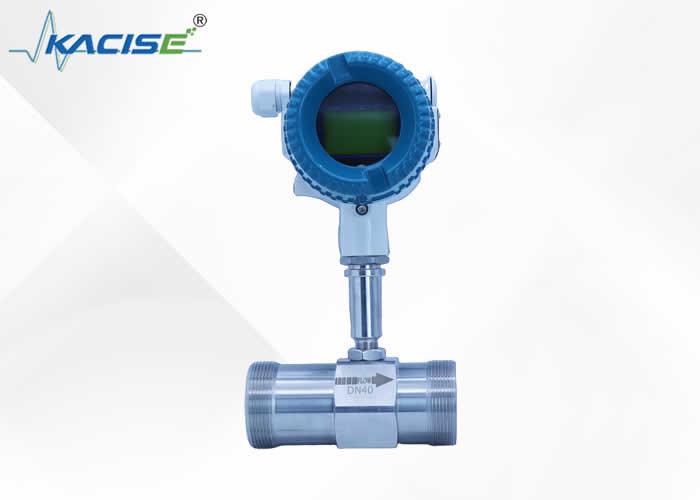

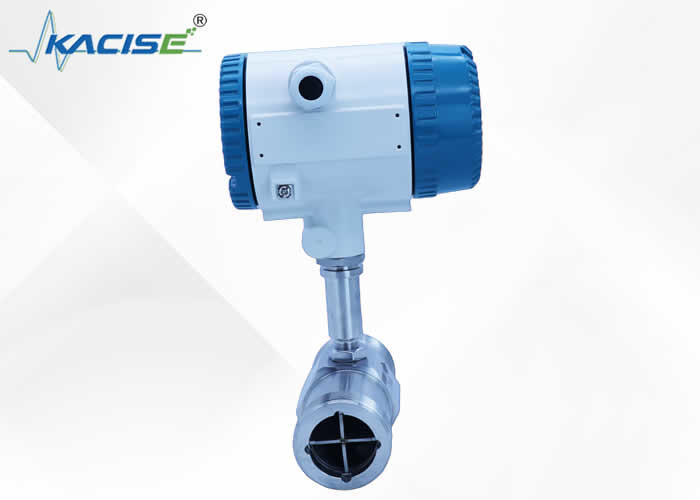

2~6MPa의 압력 운반 용량으로 터빈 흐름 미터

2~6MPa의 압력 운반 용량으로 터빈 흐름 미터

터빈 흐름 측정기

2.5 Mpa 터빈 흐름 미터

6.3 Mpa 터빈 흐름 미터

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KTF

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
환경 온도:
-20~+55℃
대기압:
86~106Kpa
일반형 중간온도:
-20~+120℃
방폭형 중온용:
-20~70C
연결:
스레드 또는 플랜지
강조하다:

터빈 흐름 측정기

,

2.5 Mpa 터빈 흐름 미터

,

6.3 Mpa 터빈 흐름 미터

지불 및 배송 조건
최소 주문 수량
1pcs
포장 세부 사항
각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다.
배달 시간
5~8일
지불 조건
L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력
1000개 부분 / 부분마다 교섭할 수 있는 주
관련 제품
저희와 연락
86--17719566736
지금 연락하세요
제품 설명

2~6MPa의 압력 운반 용량으로 터빈 흐름 미터



소개


2.5에서 6.3Mpa의 압력 운반 용량으로 터빈 흐름 미터는 주목할만한 도구입니다. 그들은 고압 조건에서 유체 흐름을 측정하도록 설계되었습니다.이 계측기는 첨단 터빈 기술을 사용합니다., 터빈이 유체가 통과함에 따라 회전하고 회전은 정확한 흐름 속도 결정에 대한 전기 신호로 변환됩니다.견고 한 구조 로 인해 2~3의 압력 을 견딜 수 있습니다..5에서 6.3Mpa, 신뢰성 높은 성능을 보장합니다. 석유와 가스, 화학, 그리고 전력 생산과 같은 산업에 이상적입니다. 그들은 정확한 흐름 데이터를 제공합니다.고압 시스템에서의 효율적인 운영을 촉진하고 안전성을 향상시키는 것.





기술 사양



파이프 크기

(DN) mm

흐름 범위 ((m3/h) 명목 압력 (Mpa)
00.2% 00.5% 10.0%
4     00.04-0.25 6.3
6     00.1-0.6 6.3
10     0.2-12 6.3
15 1.2·4 0.6·6 0.4·6

2.5

6.3

16

20 2~6 0.8·8 0.6·8
25 3~10 1.2·12 1.2·12
32 4~12 1.5·15 1~20
40 8~25 3~30 3~30
50 12~40 5'50 5'50

6.3

2.5

65 1560 7~70 5 ̊70
80 20~100 16~100 12~120
100 50~160 25~160 20~200
125 50~200 30~250 25280
150 100~300 50~300 40~400
200 200~600 100~600 80~800
250 300~1000 160~1000 120~1200 2.5
300   250~1600
400   400~2500
500   600~4000




환경 온도 -20°C+55°C
상대적 온도 5%~95%
대기 압력 86~106Kpa
일반형 중온도 -20°C+120°C
폭발 방지형 중온도 -20~70°C
폭발 방지 dIIBT5
전원 공급

두 개의 와이어: +24VDC

3개의 전선:+12VDC+24VDC

연결 스레드 또는 플랜지



크기

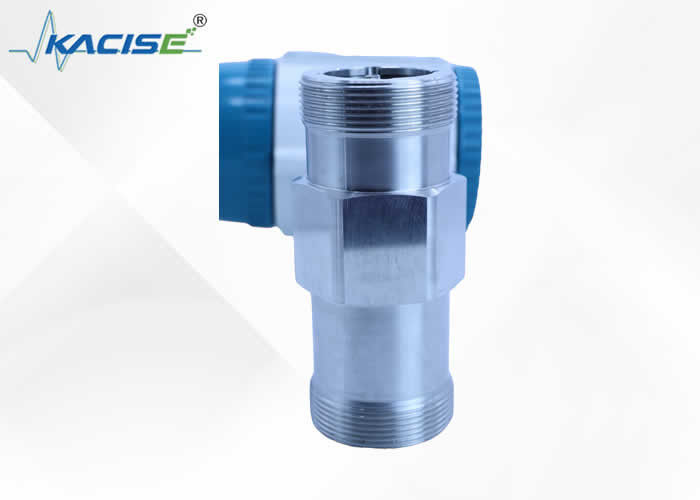

스레드 연결







2~6MPa의 압력 운반 용량으로 터빈 흐름 미터 0



플랜지 연결



2~6MPa의 압력 운반 용량으로 터빈 흐름 미터 1



파이프 크기

DN (mm)

센서

차원

(mm)

플랜지 크기 (mm) 스레드 크기

L H D D1 D2 D3 n-do L1 ((mm) G
4 225 145             1/2
6 225 145             1/2
10 345 170             1/2
15 75 190 95 65 45   4-14 23 1
20 85 210 105 75 55   4-14 23 1
25 100 230 115 85 65   4-14 30 11/4
32 120 250 140/135 100 78   4-18 30 11/4
40 140 260 150/145 110 85   4-18 35 2
50 150 270 165/160 125 100   4-18
65 150 290 185/180 145 125   4-18
80 200 300 200/195 160 135   8~18
100 220 330 220/215 180 155   8~18
125 250 380 250/245 210 185   8~18
150 300 390 285/280 240 210   8-23
200 360 455 340/335 295 265   12-23
250 400 510 405 355 320   12-26/25
300 420 565 460 410 375   12-26/25
400 560 680 580 525 485   16-30
500 600 790 715/705 650 608   20~34
