원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KTF

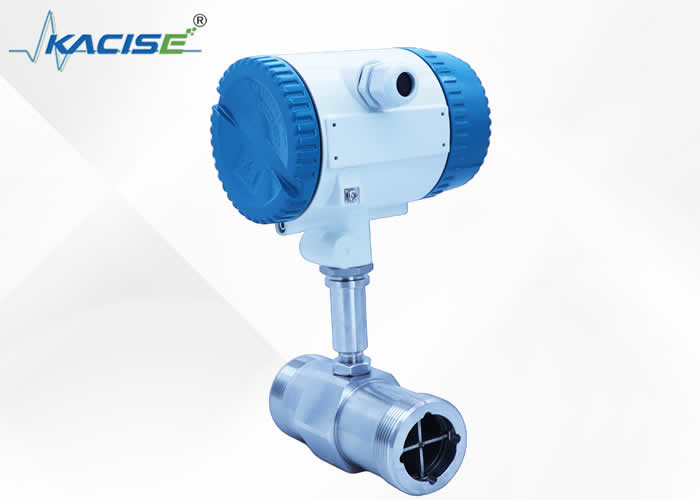

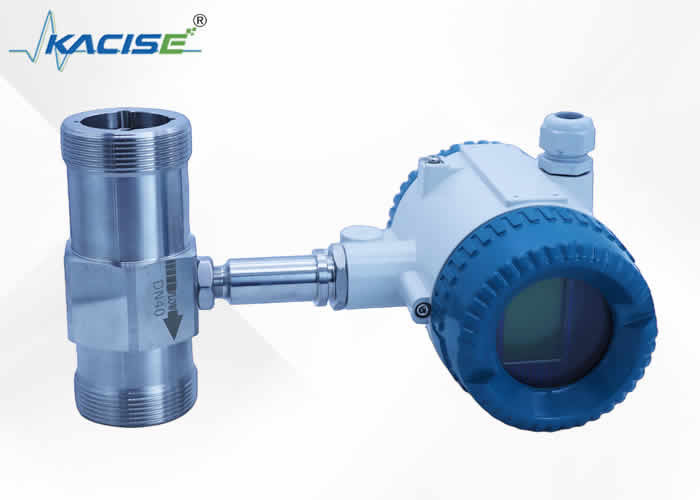

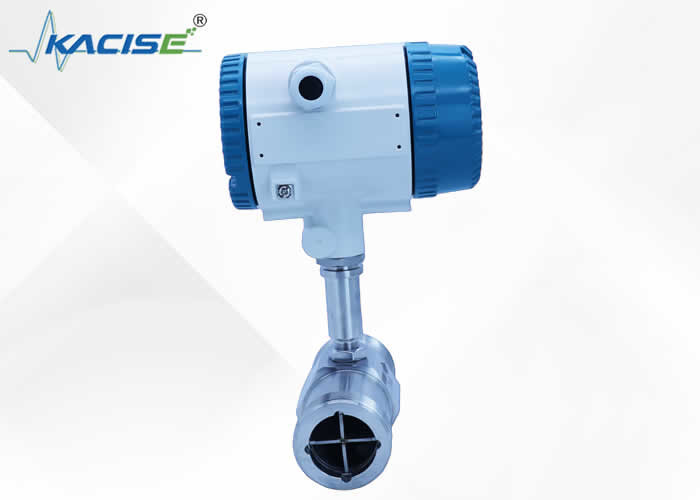

DN4에서 DN500까지의 터빈 흐름계
소개
DN4에서 DN500까지의 터빈 흐름 미터는 유체 측정에서 탁월합니다. 그들은 DN4에서 DN500까지 광범위한 지름 범위를 커버하므로 다양한 산업용 용도에 적합합니다.이 계측기는 유체 흐름에 비례한 속도로 회전하는 터빈 로터를 사용하여 작동합니다유체가 통과 할 때 센서는 터빈의 움직임을 감지하고 전기 신호로 변환합니다. 이것은 흐름 속도를 정확하게 측정하고 모니터링 할 수 있습니다. 그들은 높은 정밀도를 제공합니다.내구성물 공급, 화학 및 석유 산업과 같은 분야에 이상적입니다. 신뢰할 수 있고 효율적인 흐름 관리를 보장하여 프로세스 최적화 및 비용 절감에 기여합니다.
기술 사양
| 환경 온도 | -20°C+55°C |
| 상대적 온도 | 5%~95% |
| 대기 압력 | 86~106Kpa |
| 일반형 중온도 | -20°C+120°C |
| 폭발 방지형 중온도 | -20~70°C |
| 폭발 방지 | dIIBT5 |
| 전원 공급 |
두 개의 와이어: +24VDC 3개의 전선:+12VDC+24VDC |
| 연결 | 스레드 또는 플랜지 |
|
파이프 크기 (DN) mm |
흐름 범위 ((m3/h) | 명목 압력 (Mpa) | ||
| 00.2% | 00.5% | 10.0% | ||
| 4 | 00.04-0.25 | 6.3 | ||
| 6 | 00.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2·4 | 0.6·6 | 0.4·6 |
2.5 6.3 16 |
| 20 | 2~6 | 0.8·8 | 0.6·8 | |
| 25 | 3~10 | 1.2·12 | 1.2·12 | |
| 32 | 4~12 | 1.5·15 | 1~20 | |
| 40 | 8~25 | 3~30 | 3~30 | |
| 50 | 12~40 | 5'50 | 5'50 |
6.3 2.5 |
| 65 | 1560 | 7~70 | 5 ̊70 | |
| 80 | 20~100 | 16~100 | 12~120 | |
| 100 | 50~160 | 25~160 | 20~200 | |
| 125 | 50~200 | 30~250 | 25280 | |
| 150 | 100~300 | 50~300 | 40~400 | |
| 200 | 200~600 | 100~600 | 80~800 | |
| 250 | 300~1000 | 160~1000 | 120~1200 | 2.5 |
| 300 | 250~1600 | |||
| 400 | 400~2500 | |||
| 500 | 600~4000 | |||
크기
스레드 연결
플랜지 연결
|
파이프 크기 DN (mm) |
센서 차원 (mm) |
플랜지 크기 (mm) | 스레드 크기 | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8~18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8~18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8~18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20~34 | |||
