브랜드 이름:
Honeywell
인증:
CE
모델 번호:
모델 435

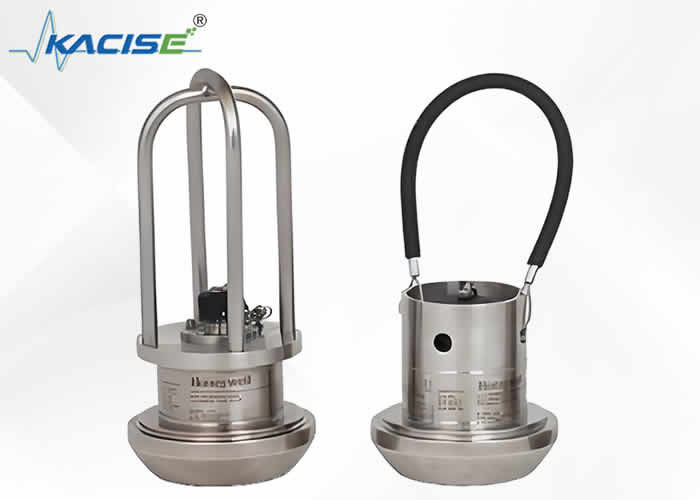

모델 435 압력 센서
060-P468-01
모델 435 Wing Union 압력 센서, 5000 psi, ±0.1 % FSS 정확성, 온도 보상, 내부 증폭기, MS 시리즈 호환되는 4 핀 전기 종점 (32A-14S-2P-10-M2)Weco® 1502 압력 포트, 4핀 표준 배선, 5점 캘리브레이션그리고 인코넬® X-750 습한 대막 모델 434/435/437 Wing Union/Hammer Union 압력 센서는 석유 및 가스 응용 프로그램뿐만 아니라 자극 및 순환 시스템을 요구하도록 설계되었습니다.그들은 센서 대막과 날개 결합 장착 장치가 하나의 부분으로 가공 된 완전히 용접 된 스테인레스 스틸 집합체로 구성됩니다.밀폐된 무결성을 보장하고 다중 부품에 비해 미디어 누출을 최소화합니다.고립 된 압력 감지 대막은 해머 업 도중 제로 이동을 최소화하고 현장에서 장기 신호 이동을 제거합니다.그리고 2202 Wing Union- 호환된 픽팅은 Inconel® X-750로 가공됩니다., 또는 선택적으로 NACE에 맞는 Inconel® 718, 가려움과 부식성 매체와 함께 사용할 수 있습니다.하니웰의 독점 스테인리스 스틸 전기 연결은 향상 된 2차 압력 격리특수 조립 프로세스는 현장에서 신뢰할 수있는 성능을 위해 강화 된 충격과 진동을 제공합니다.
060-P468-02
모델 435 Wing Union 압력 센서, 10000 psi, ±0.1 % FSS 정확성, 온도 보상, 내부 증폭기, MS 시리즈 호환되는 4 핀 전기 단말기 (32A-14S-2P-10-M2)Weco® 1502 압력 포트, 4핀 표준 배선, 5점 캘리브레이션그리고 인코넬® X-750 습한 대막 모델 434/435/437 Wing Union/Hammer Union 압력 센서는 석유 및 가스 응용 프로그램뿐만 아니라 자극 및 순환 시스템을 요구하도록 설계되었습니다.그들은 센서 대막과 날개 결합 장착 장치가 하나의 부분으로 가공 된 완전히 용접 된 스테인레스 스틸 집합체로 구성됩니다.밀폐된 무결성을 보장하고 다중 부품에 비해 미디어 누출을 최소화합니다.고립 된 압력 감지 대막은 해머 업 도중 제로 이동을 최소화하고 현장에서 장기 신호 이동을 제거합니다.그리고 2202 Wing Union- 호환된 픽팅은 Inconel® X-750로 가공됩니다., 또는 선택적으로 NACE에 맞는 Inconel® 718, 가려움과 부식성 매체와 함께 사용할 수 있습니다.하니웰의 독점 스테인리스 스틸 전기 연결은 향상 된 2차 압력 격리특수 조립 프로세스는 현장에서 신뢰할 수있는 성능을 위해 강화 된 충격과 진동을 제공합니다.
고객 에게 가치
내구성:위코 (Wing) 유니온 호환 피팅은 INCONEL® X-750 또는 선택적으로 NACE에 해당하는 INCONEL® 718로 가공되어 가려움과 부식 매체와 함께 사용할 수 있습니다.보호 케이지 옵션은 전기 연결 보호를 제공합니다.
신뢰성:완전히 용접된 스테인레스 스틸 조립체, 충격/진동 등급, 고립 압력 감지 대막은 신뢰성을 높입니다.
정확함:높은 정확성 옵션은 실제 측정 된 압력 값에 대한 신뢰를 제공하며, 특히 압력의 작은 변화에서 필요에 따라 드릴링 작업 조정을 허용합니다.
이용 가능성 및 서비스:글로벌 제조 및 지원은 하니웰이 신속하게 맞춤형 제품을 제공하여 고객이 프로젝트 일정을 충족하도록 돕습니다.
제품 특징
켄데텐
'안엔던스 베리치'
매개 변수
| 060-P468-01 | 060-P468-02 | |
| 형태 요인 | 석유 및 가스 | 석유 및 가스 |
| 압력 범위 | 5,000 psi | 10,000 psi |
| 압력 단위 | 가이지 | 가이지 |
| 정확성 | ±0.1% FSS | ±0.1% FSS |
| 출력 | 4mA에서 20mA, 2개의 유선 | 4mA에서 20mA, 2개의 유선 |
| 결의 | 무한 | 무한 |
| 캘리브레이션 | 5점 캘리브레이션: 전체 스케일의 0%, 50% 및 100% | 5점 캘리브레이션: 전체 스케일의 0%, 50% 및 100% |
| 미디어 | 부식 및 가려움기 서비스, 인코넬® X-750 | 부식 및 가려움기 서비스, 인코넬® X-750 |
| 온도 (운동) | -40 °C ~ 125 °C [-40 °F ~ 257 °F] | -40 °C ~ 125 °C [-40 °F ~ 257 °F] |
| 온도 (보상) | -40 °C ~ 85 °C [-40 °F ~ 185 °F] | -40 °C ~ 85 °C [-40 °F ~ 185 °F] |
| 온도 효과 (제로) | <±0.018 %FSS/°C [0.01 %FSS/°F] | <±0.018 %FSS/°C [0.01 %FSS/°F] |
| 온도 효과 (Span) | <±0.018 %값/°C [0.01 %값/°F] | <±0.018 %값/°C [0.01 %값/°F] |
| 밀폐 | 밀폐된 IP68/NEMA 6P | 밀폐된 IP68/NEMA 6P |
| 전기 종료 (std) | MS 시리즈 호환 4 핀 (32A-14S-2P-10-M2) | MS 시리즈 호환 4 핀 (32A-14S-2P-10-M2) |
| 단열 저항 | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc |
| 제로 및 스판 조정 | 필드 조절 | 필드 조절 |
| 주파수 반응 | 2500 Hz | 2500 Hz |
| 내부 증폭기 | 4mA에서 20mA, 두 개의 유선, 본질적으로 안전 | 4mA에서 20mA, 두 개의 유선, 본질적으로 안전 |
| 회로 보호 | 공급 선의 역극성 보호 | 공급 선의 역극성 보호 |
| RFI/EMI 보호 | 최대 2.7GHz의 노이즈 무성 | 최대 2.7GHz의 노이즈 무성 |
| 과부하 (안전) | 150% 가량 FS 또는 Weco® 1502 장착 장치의 제한 | 150% 가량 FS 또는 Weco® 1502 장착 장치의 제한 |
| 과부하 (폭발) | 250% 등급 압력 또는 Weco® 1502 장착 장치의 한계 | 250% 등급 압력 또는 Weco® 1502 장착 장치의 한계 |
| 습한 부품 재료 | 인코넬® X-750 | 인코넬® X-750 |
| 사건 자료 | 인코넬® X-750 | 인코넬® X-750 |
| 본질적으로 안전한 옵션 | 네 | 네 |
| 무게 | 2.2kg [4.85파운드] | 2.2kg [4.85파운드] |
| 압력 포트 | 위코® 1502 날개 결합, 표준 개도, Ø19,05 mm [0.75 in] | 위코® 1502 날개 결합, 표준 개도, Ø19,05 mm [0.75 in] |
| 제품 차원 | Ø93,98 mm x 91,44 mm [Ø3.7 in x 3.6 in] | Ø93,98 mm x 91,44 mm [Ø3.7 in x 3.6 in] |
| 기관 승인 및 표준 | CE, cFMus, EX 및 IEC Ex 승인 | CE, cFMus, EX 및 IEC Ex 승인 |
| UNSPSC 코드 | 41112110 | 41112110 |
| UNSPSC 상품 | 41112110 압력 변환기 | 41112110 압력 변환기 |
| 사용 가능성 | 세계적 | 세계적 |
| 시리즈 이름 | 435 | 435 |
