원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
TDLAS200

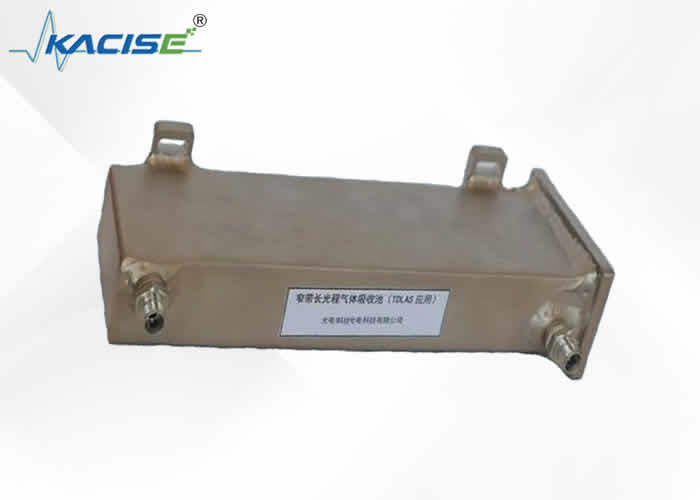

TDLAS200 레이저 메탄 센서
소개
레이저 가스 텔레메트리 모듈은 레이저 흡수 분광 기술을 기반으로 제조됩니다.특정 파장의 레이저 빔을 방출하여 레이저의 광 경로 범위에서 표적 가스가 있는지 여부를 감지합니다., 이를 통해 대상 가스의 농도를 얻습니다.
특징
측정 원칙
"메탄 분자는 특정 파장의 빛을 흡수합니다". --분자 흡수 스펙트럼
"투명한 매체 (메탄 가스 질량) 에 의해 흡수되는 빛의 양은 가스 질량의 두께와 농도에 비례합니다". - 비어-람베르트 법칙
위의 물리 원리에 따르면, 특정 파장의 빛 빔은 누출되는 메탄 가스 질량으로 침투하기 위해 사용될 수 있습니다. 빔의 약화 정도에 따라,가스 질량에서 메탄 농도를 측정 할 수 있습니다., 그리고 메탄에만 반응합니다 (유니크 선택성)
복수의 반사를 가진 검출 세포를 사용하여 레이저가 측정되는 가스를 반복적으로 통과하도록 허용하면 검출 감도를 증폭시킬 수 있습니다.
기술 매개 변수
| 제품 모델 | TDLAS200 |
| 탐지 대상 | 메탄 (CH4) |
| 측정 원칙 | 레이저 흡수 스펙트럼 (TDLAS) |
| 정적 감지 제한 | 0.5ppm@25°C10SPS (유형적 값, 자세한 내용은 저희에게 문의하십시오) |
| 부피 | 53ml |
| 가장 빠른 응답 시간 | 0.1s |
| 측정 범위 | 0~5000ppm |
| 측정편차 |
0-200ppm 실제 값 +/-2ppm 200-1000ppm 실제 값 +/-1% 실제 값 1000-5000ppm +/-2% |
| 12시간 이동 | +/-1.5ppm |
| 작동 온도 | -20~50°C |
| 전원 공급 | 5-12VDC 1W (유례) 3W (최대) |
| 크기와 무게 | 115x59x38mm |
| 가스 인터페이스 | 파고다 직접 M-5AU-4 |
| 가장 빠른 응답 시간 | 탐지 시간 0.1초 |
*1 모듈의 전력 입력 전압이 5V 이하가 아닌지 확인합니다.
*2 펌프 선택 권고 < 500ml/min
탐지 모듈의 차원
탐지 모듈 호스트의 차원: 115×59×38mm (케이블 및 가스 연결 장치 제외)
공기 입구 끝에 0.45um PTFE 수소 혐오적 필터를 추가하고 배기 끝에 공기 펌프와 소음제 필터를 연결하는 것이 좋습니다.
