원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:

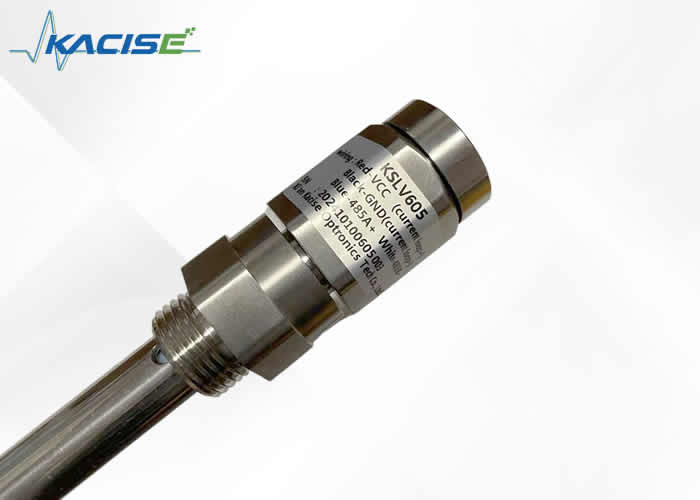

KSLV605
| 속성 | 값 |
|---|---|
| 측정 범위 | 0.1~3m |
| 압력 범위 | -0.1MPa～32MPa |
| 정전 용량 감지 범위 | 10PF～500PF |
| 공급 전압 | 5~36 V DC |
| 출력 신호 | 4-20mA/RS485 |
| 측정 정확도 | 레벨 0.1、0.2 、0.5 、1 |
| 환경 온도 | -40～85℃ |
| 범위 분해능 | 0.1mm |
| 장기 안정성 | ≤0.1%FS/ 년 |
| 보호 등급 | IP67 |

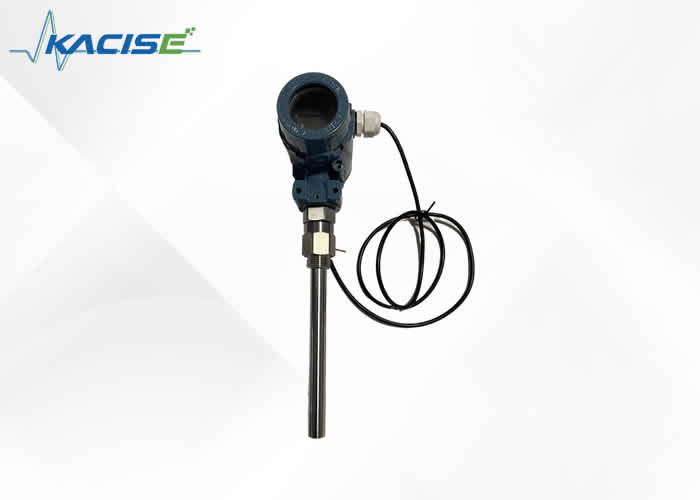

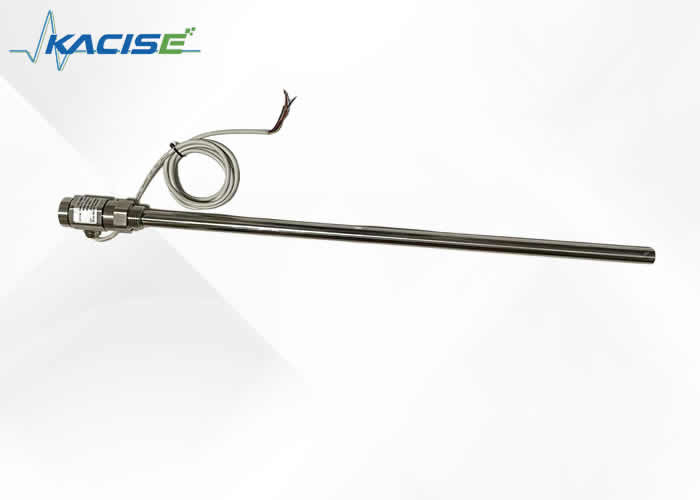

NPN/PNP 출력을 갖춘 내 부식성 정전 용량 레벨 트랜스미터는 실험실 반응기에서 레벨 모니터링을 위해 특별히 설계되었습니다. 이러한 환경에서 흔히 존재하는 부식성 물질을 견딜 수 있습니다. 정밀한 감지 기능을 통해 액체 레벨을 정확하게 측정하여 신뢰할 수 있는 데이터를 제공합니다. NPN/PNP 출력은 실험실 제어 시스템과 원활하게 통합되어 최적의 반응 조건을 보장하고 실험의 전반적인 안전성과 효율성을 향상시킵니다.
정전 용량 액체 레벨 센서는 다양한 적용 경우와 매개 변수로 인해 서로 다른 구조를 가지고 있지만 일반적으로 주요 구조는 센서 부분과 송신기 부분의 두 부분으로 대략 나눌 수 있습니다. 그림과 같습니다.
그림에서 A는 센서를 나타내며, 용기 장비에 직접 삽입하거나 미터 튜브의 측정 매체에서 측정합니다.
그림의 B와 C는 액체 레벨 측정 및 제어 기기의 기상 및 액상 연결 플랜지이며, 장비 플랜지의 연결에 사용되며 장비의 액체 및 압력은 측정 실린더로 인출됩니다.
그림 D는 액체 레벨 측정 및 제어 기기의 측정 실린더를 보여주며, 센서 전극과 정전 용량을 형성할 수 있습니다.
그림 E는 하수 플랜지를 보여주며, 액체 레벨 측정 및 제어 기기의 먼지를 정기적으로 외부로 배출하여 측정 튜브 내부를 깨끗하게 유지하고 센서가 먼지에 부착되는 것을 방지할 수 있습니다.
그림 F는 송신기를 보여주며, 정전 용량에서 표준 전류 신호로의 변환 장치이며 전체 액체 레벨 측정 및 제어 기기의 중심 부분입니다. 주요 기능은 센서에서 보낸 액체 레벨 변화로 인한 정전 용량 변화 증가를 수신한 다음 변환 후 4-20mADC 표준 전류 신호를 출력하는 것입니다. 이 송신기는 저전력 소비, 고온 저항, 강력한 신뢰성을 갖춘 군용 통합 장치를 채택하고 본질 안전 요구 사항을 충족합니다.
참고: 송신기와 측정 튜브 사이에는 밀봉 부품이 있으며, 여러 개의 씰로 구성되어 측정 매체가 센서와 접촉하지만 누출되어 해를 끼치지 않도록 할 수 있습니다. 이 부분은 중요한 밀봉 부품이므로 사고를 방지하기 위해 제조업체의 동의 없이 분해하지 마십시오.
KSLV606(디스플레이 모델)은 RS485와 4-20mA의 두 가지 배선 방식이 있습니다.
절연 4-20mA 출력
비절연 4-20mA 2선 출력
설치 후 처음 사용할 때는 기상 밸브를 먼저 열고 액상 밸브를 열어 액체 레벨이 격렬하게 변동하여 측정 오류가 발생하는 것을 방지하십시오.
또한 연결 케이블 조인트가 양호한 접촉 및 부식 방지 상태인지 확인해야 합니다. 장기간 사용 시에는 정기적인 하수 배출에 주의하여 먼지가 축적되어 기기 성능에 영향을 미치지 않도록 해야 합니다. 일반적인 구리 액체, C-탄소 액체, Baohe 온수 타워, 하수 풀 및 기타 더러운 매체를 예로 들면 일주일에 1~2회, 더 깨끗한 매체는 한 달에 1~2회 배출해야 합니다.
송신기 하우징은 물, 부식성 매체 또는 가스가 들어가지 않도록 단단히 감싸야 하며, 외부 힘과의 충돌 및 비전문가의 분해는 금지됩니다.
송신기에는 세 가지 일반적인 배선 방식이 있습니다. (a) (b) (c)와 같습니다.
(a)
(b)
(c)전류계
위 그림과 같이 액체 레벨 측정 및 제어 기기의 송신기에 대한 세 가지 배선 방식이 있습니다. 그림 (a)는 송신기와 디지털 디스플레이 미터를 직접 연결하는 배선도입니다. 그림 (b)는 송신기와 DCS 제어 시스템의 배선도입니다. 제어 시스템은 24V를 공급하고 송신기에 연결됩니다. 그림 (c)는 안전 장벽으로 전원이 공급되는 송신기의 연결 다이어그램입니다. 사용자는 설치 시 위의 세 가지 배선 방식을 참조할 수 있습니다.
제품은 외관 디자인과 재질만 다를 뿐 두 제품 모두 외부 액체 레벨 측정 및 제어 기기에 속하므로 두 제품의 설치 방법은 기본적으로 동일하며 여기에서 함께 설명합니다. 일반적으로 설치는 매우 간단하고 빠르며, 액체 레벨 측정 및 제어 기기의 기액상 연결 플랜지를 장비의 기액상 플랜지에 연결하고 중간에 개스킷을 추가하고 볼트로 고정하기만 하면 됩니다. (참고: 액체 레벨 모니터링 및 제어 기기의 연결 플랜지는 양 당사자가 합의한 크기에 따라 용접되었으며 재구성할 필요가 없습니다. 사용자는 밸브 및 파이프라인을 직접 구성해야 합니다.) 그림 7.1과 같습니다.
참고: 설치하기 전에 장비의 배출 파이프 내부 구멍을 청소하여 장비의 배출 파이프가 막히지 않고 플랜지의 밀봉 표면이 손상되지 않도록 하십시오. 동시에 유지 보수 또는 교체 시 기기의 분해 및 조립을 용이하게 하기 위해 액체 레벨 측정 및 제어 기기의 플랜지와 장비의 플랜지 사이에 밸브를 추가할 수 있습니다.
정전 용량 레벨 게이지는 대형, 중형 및 소형 보일러 에어백 및 기타 유형의 고온 액체 레벨 측정에 특별히 사용되는 제품입니다.
특수 재료와 무선 주파수 기술을 채택하여 전체 기계가 고온 환경에서 오랫동안 안정적으로 작동할 수 있습니다. 고온 환경에서 특별히 사용되기 때문에 액체 레벨 측정 및 제어 기기의 구조 및 설치 방법은 다른 제품과 다릅니다.
우선, 다른 제품과 다른 점은 송신기가 센서 아래에 위치하고 측정 실린더에서 송신기로 밀봉 및 방열 섹션이 있고, 그 다음에는 90도 곡선 암이 송신기를 센서 측면으로 연결하여 송신기가 가스 포트 근처의 고온으로부터 보호되도록 합니다. 반면에 고온 매체가 아래쪽으로 열을 송신기로 전달할 때 먼저 특수 방열 섹션을 통과하여 열을 크게 줄입니다. 송신기를 센서의 하단으로 연결하는 것은 주로 센서의 밀봉 섹션의 누출을 방지하고 매체가 측정 실린더의 외부 벽을 따라 송신기 부분으로 퍼져 단락 또는 부식을 일으키는 것을 방지하기 위한 것입니다.
요약하면, 이 레벨 미터의 구조는 분명한 장점이 있으며, 이것이 고온 환경에서 오랫동안 안정적으로 작동할 수 있는 이유입니다. 설치의 경우 송신기가 아래에 있고 하수 파이프와의 거리가 비교적 가깝기 때문에 반대로 설치할 수 없다는 점에 유의해야 합니다. 설치는 그림 7.2와 같습니다.
제품이 공장을 떠나기 전에 아날로그 조정이 이루어졌지만 사용자가 사용하기 전에 제품의 성능을 더 경험할 수 있도록 사용자가 간단한 확인을 수행하는 것이 좋습니다. 전체 기기를 보정할 수 있습니다. (그러나 제품의 부품을 분해하지 마십시오)
외부 액체 레벨 측정 및 제어 기기의 보정은 그림 8.1과 같습니다.
확인 단계는 다음과 같습니다.
참고: 회로에 24V 전원 공급 장치가 있는지 측정하려면 전압계의 양극 및 음극 테스트 리드를 사용하여 24V 전원 라인의 양극 및 음극을 연결한 다음 측정하십시오.
단락의 존재 처리: 외부 회로 및 송신기 회로를 확인하고 제거하십시오.
| 제품 유형 | ||||||
|---|---|---|---|---|---|---|
| 605 | 디스플레이 모델 없음 | |||||
| 606 | 디스플레이 모델 없음 | |||||
| 출력 신호 | ||||||
| 4-20mA | 4~20mA 신호 출력, LED 디스플레이 | |||||
| RS485 | RS485 출력 | |||||
| 코드 | 측정 범위 | |||||
| L500 | 500mm | |||||
| L800 | 800mm | |||||
| L1000 | 1000mm | |||||
| Lxxx | 특수 요구 사항은 괄호 안에 채워주세요 | |||||
| 측정 매체 | 측정 중인 매체의 유형을 식별합니다(예: 물, 디젤...). | |||||
| 물 | 측정 매체는 물입니다. | |||||
| 기타 | 기타 요구 사항이 있는 경우 명확하게 기록하십시오. | |||||
| NA | ||||||
| KSLV | 605 | 4-20mA | L800 | 물 | NA |
