원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:

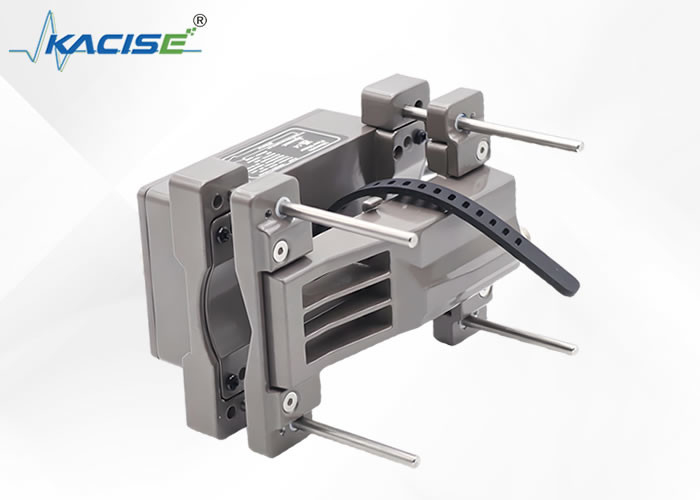

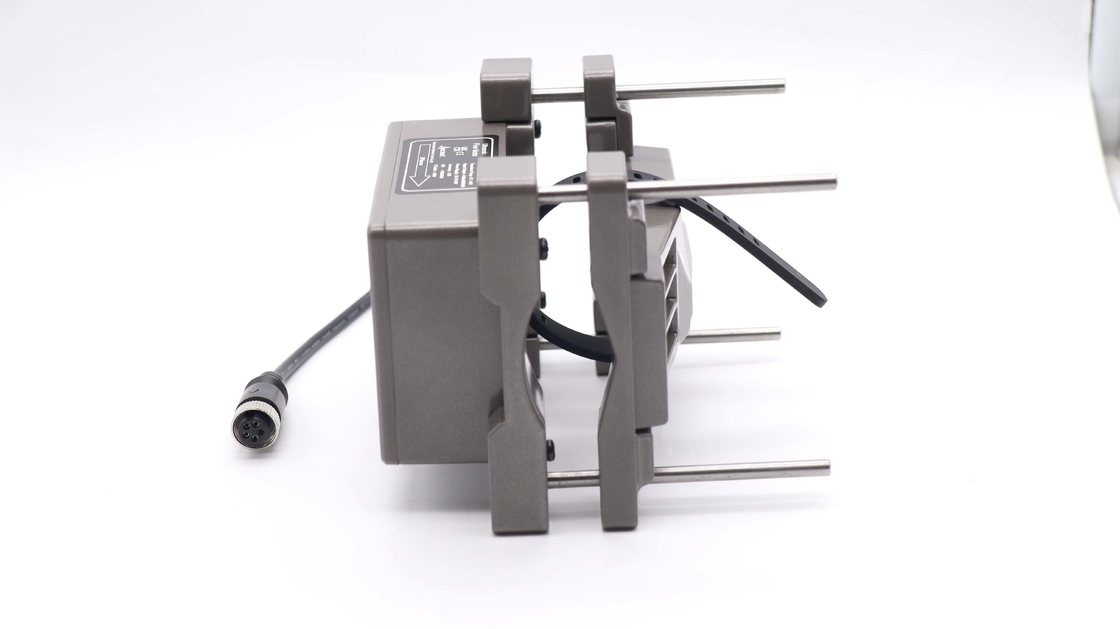

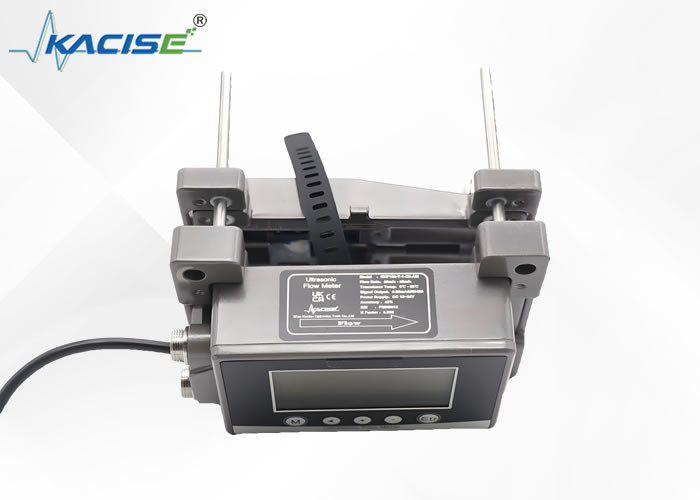

KUF100
KUF100 초음파 흐름 측정기는 시간 차이 원리를 사용하여 작동합니다.유체 를 통해 초음파 신호 를 송수신 하고 수신 하며, 하류 와 상류 를 이동 하는 신호 의 시간 차이 를 측정 하여 유동률 을 계산 한다이 접근 방식은悬浮 입자 또는 거품으로 액체를 정확하게 측정 할 수 있으며 유체의 전도성에 영향을받지 않습니다.
| 지원 된 파이프 재료 | 스테인리스 스틸, 철, 청동, 알루미늄, PVC, PP, PVDF 및 기타 딱딱한 플라스틱 파이프 |
| 지원되는 액체 매개체 | 물 또는 기타 (고체 입자와 불순물이 없는 단일) |
| 지원 중온도 | 0-75°C (표면에서 얼지 않는, 높은 온도, 버전 사용자 정의) |
| 기본 낮은 흐름 절단 | 0.1m/s |

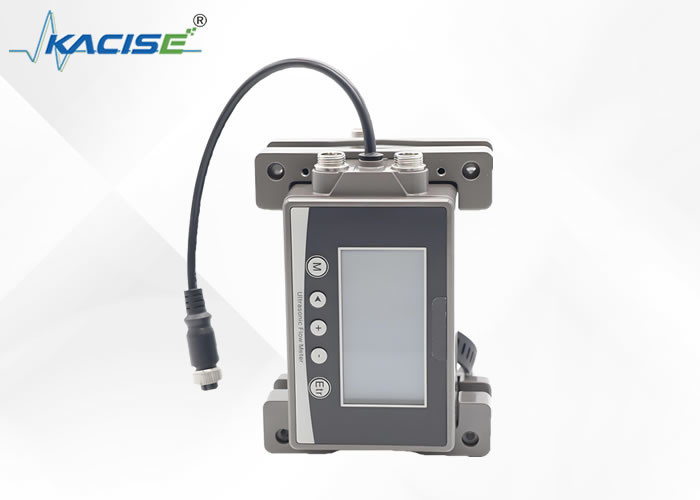

| 표시 방법 | 256*128 백글라이트 LCD |
| 반응 시간 | 0.5~60세 |
| 정확도 클래스 | ±2%, 캘리브레이션 후 최대 ±1% |
| 데이터 저장 기간 | 300 밀리초 |
| 메모리 백업 | EEPROM (데이터 저장 기간: 10년 이상, 데이터 읽기/쓰기 빈도: 100만회 이상) |
| 전원 및 I/O 커넥터 | M12 항공 플러그 |
| 출력 | 4~20mA |
| 의사소통 | 모드버스 RS485 |
| 선택적 출력 | OCT (펄스 출력) / 1개의 릴레 경보 |
| 전원 공급 | 10~24V VDC |
| 전력 | 3W |
| 회로 보호 | 전력 반전 보호, 전력 급증 보호 |
| 각 출력 단회로 보호, 각 출력 급증 보호 | |
| 보호 수준 | IP65 |
| 환경 온도 | -10~60°C (냉면 없이) |
| 상대 습도 | 35~85% RH (비 응축) |
| 진동 저항 | 10 ~ 55 Hz, 이중 진폭 1.5mm, XYZ 축에 각각 2시간 |
| 충격 저항 | 100m/s2 16 ms 펄스, X, Y, Z 축 각 1000 번 |
| 미터 재료 | 알루미늄 합금, 산업용 플라스틱 |
| 케이블 길이 | 표준 2미터 (PT1000 표준 9미터) |
| 파이프 지름 | 상단 한계 흐름 값 (L/min) |
| 15 | 60 L/min |
| 20 | 100 L/min |
| 25 | 200 L/min |
| 32 | 300 L/min |
| 40 | 400 L/min |
| 50 | 600 L/min |
| 65 | 1000 L/min |
팁: 가장 작은 측정 가능한 파이프 섹션의 내부 지름은 12mm보다 크거나 같습니다.
DN15-40
DN50-65
| 코드 | 정의 |
| 파이프 지름: DN15-DN65mm | |
| 범위: 0.03m/s-10m/s | |
| 정확성: ±2% (정정화 후 1%) | |
| 측정 매개체: 물/다른 것 (고체 입자와 불순물이 없는 단일 매개체) | |
| 전원 공급: 10~24VDC/1A | |
| 센서 작동 온도: 0~115°C | |
| 다른: 2미터 케이블 표준 | |
| 열 미터: PT1000 온도 센서 한 쌍; 온도 센서의 한쪽 끝은 미터에 있으며 다른 끝은 표준 9m 케이블입니다. | |
| 파이프 직경 | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| 미터 타입 | |
| 1 | 초음파 흐름계 |
| 2 | 초음파 냉 (열) 미터 |
| 센서 타입 | |
| C2 | 0~65°C |
| C2U | 0~115°C |
| 출력4개 중 2개를 선택할 수 있습니다. | |
| A | 4~20mA |
| M | 모드버스 |
| 오 | 해외지역 (주파수) |
| R | 1 릴레이 |
| PT1000 온도 센서 케이블 길이 | |
| P | 온도 센서 케이블 길이는 다른 끝에서 9m |
| P ((15) | 온도 센서 케이블 길이는 다른 끝에 15m |
| P ((25) | 온도 센서 케이블 길이는 다른 끝에 25m |
예를 들어:
초음파 흐름계, 범위 DN15-DN40, 온도 범위 0-65°C, 4-20mA와 RS485 출력, 표준 케이블 길이 2m.
초음파 냉 (열) 미터, 범위 DN15-DN40, 온도 범위 0-115°C, 4-20mA와 RS485 출력, 표준 케이블 길이 2m; PT1000 온도 센서 쌍;온도 센서의 한쪽 끝은 미터에 있습니다., 케이블의 다른 끝은 표준 9m입니다
