원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KUF100

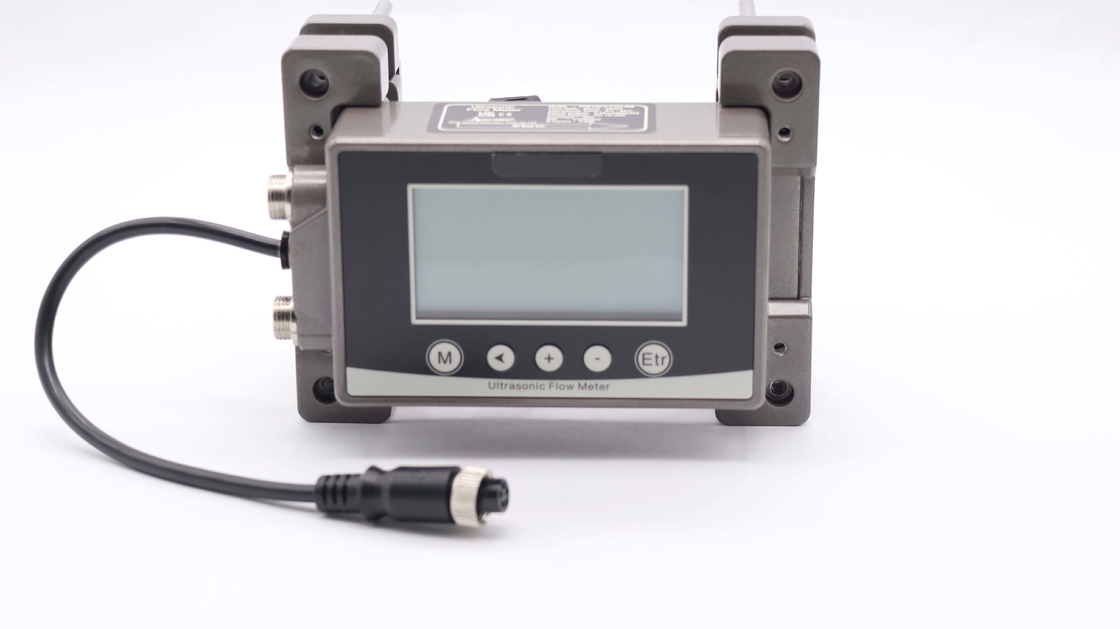

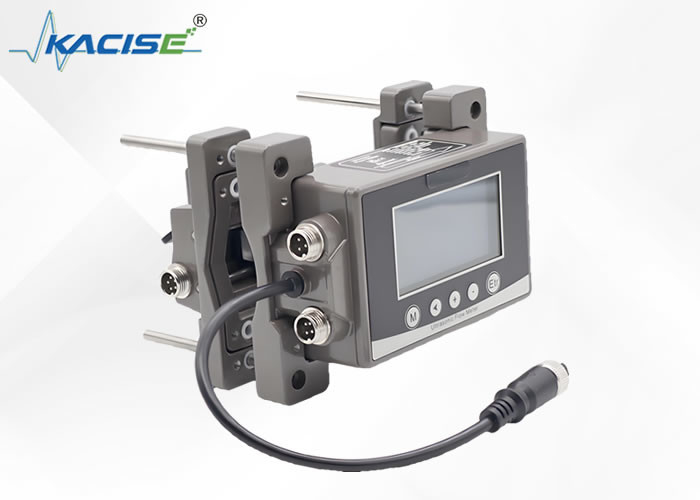

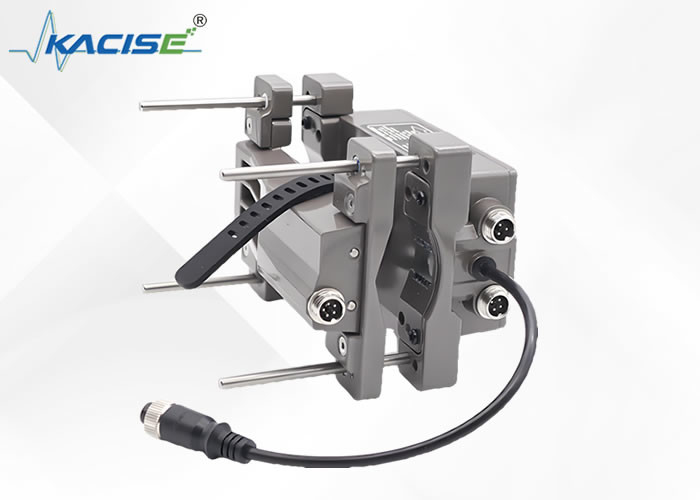

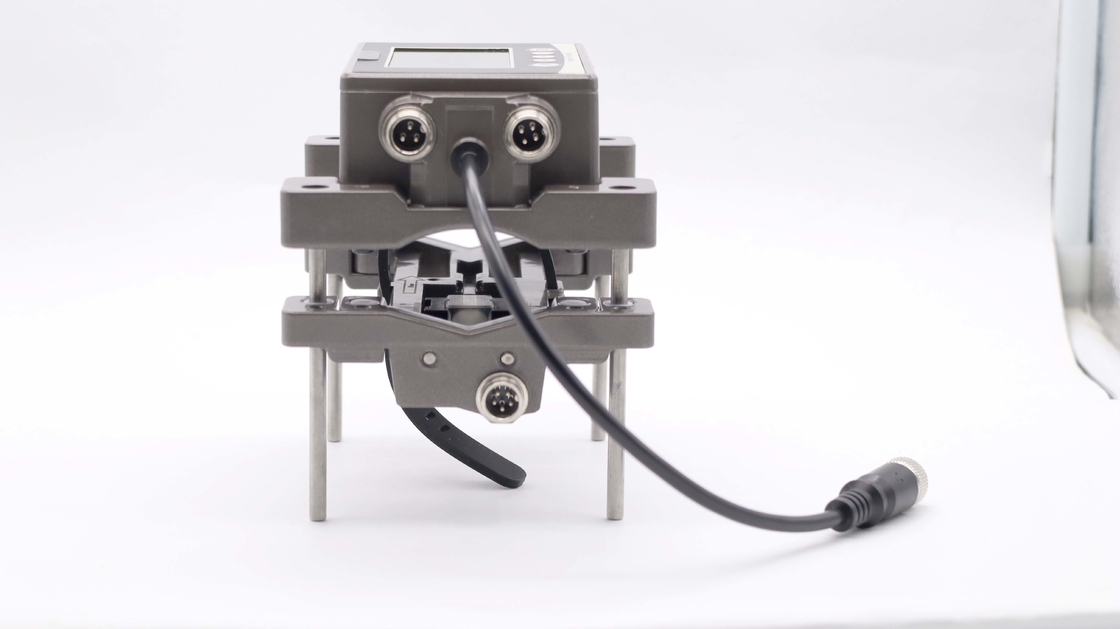

KUF100 초음파 유량계는 시차 방식을 기반으로 작동합니다. 유체 내에서 초음파 신호를 송수신하고 하류와 상류 방향의 초음파 전파 시간의 차이를 이용하여 유량을 계산함으로써 유량 값을 더 구합니다. 이 방법의 장점은 부유 입자나 기포가 포함된 액체를 정확하게 측정할 수 있고 유체 전도도의 영향을 받지 않는다는 것입니다.
| 지원되는 파이프 재료 | 스테인레스 스틸, 철, 황동, 알루미늄, PVC, PP, PVDF 및 기타 단단한 플라스틱 파이프 |
| 지원되는 액체 매체 | 물 또는 기타(고체 입자 및 불순물이 없는 단일) |
| 지원되는 중간 온도 | 0~75°C(표면 동결 없음, 고온, 버전 사용자 정의 가능) |
| 기본 저유량 컷오프 | 0.1m/초 |
| 표시 방법 | 256*128 백라이트 LCD |
| 응답 시간 | 0.5~60초 |
| 정확도 등급 | ±2%, 교정 후 최대 ±1% |
| 데이터 보관 기간 | 300밀리초 |
| 메모리 백업 | EEPROM (데이터 저장기간 : 10년 이상, 데이터 읽기/쓰기 횟수 : 100만회 이상) |
| 전원 및 I/O 커넥터 | M12 항공 플러그 |
| 산출 | 4-20mA |
| 의사소통 | 모드버스 RS485 |
| 선택적 출력 | OCT(펄스 출력)/1개의 릴레이 경보 |
| 전원공급장치 | 10-24VVDC |
| 전력 | <3W |
| 회로 보호 | 전원 역 보호, 전원 서지 보호 |
| 각 출력 단락 보호, 각 출력 서지 보호 | |
| 보호 수준 | IP65 |
| 주변 온도 | -10~60°C(동결되지 않을 것) |
| 상대습도 | 35~85% RH(비응축) |
| 진동 저항 | 10~55Hz, 복진폭 1.5mm, XYZ축 각 2시간 |
| 충격 저항 | 100m/s2 16 ms 펄스, X, Y, Z 축 각 1000회 |
| 미터 재료 | 알루미늄 합금, 산업용 플라스틱 |
| 케이블 길이 | 표준 2미터, (PT1000 표준 9미터) |
| 파이프 직경 | 상한 유량값( L/min ) |
|---|---|
| 15 | 60L/분 |
| 20 | 100L/분 |
| 25 | 200L/분 |
| 32 | 300L/분 |
| 40 | 400L/분 |
| 50 | 600L/분 |
| 65 | 1000L/분 |
팁: 측정 가능한 가장 작은 파이프 섹션의 내부 직경은 12mm 이상입니다.
DN15-40
DN50-65
| 암호 | 정의 |
|---|---|
| 파이프 직경: DN15-DN65mm | |
| 범위: 0.03m/s-10m/s | |
| 정확도: ±2%(교정 후 1%) | |
| 측정 매체: 물/기타(고형 입자 및 불순물이 없는 단일) | |
| 전원 공급 장치: 10~24VDC/1A | |
| 센서 작동 온도: 0-115℃; | |
| 기타: 표준 케이블 2m | |
| 열 측정기: PT1000 온도 센서 쌍 포함; 온도 센서의 한쪽 끝은 미터에 있고 케이블의 다른 쪽 끝은 표준 9m입니다. | |
| 파이프 직경 | |
| 에스 | DN15-DN40 |
| 티 | DN50-DN65 |
| 미터 유형 | |
| 1 | 초음파 유량계 |
| 2 | 초음파 냉(열) 측정기 |
| 센서 유형 | |
| C2 | 0~65°C |
| C2U | 0~115°C |
| 산출(4개 중 2개 선택 가능) | |
| 에이 | 4-20mA |
| 중 | 모드버스 |
| 영형 | OCT(주파수) |
| 아르 자형 | 1 릴레이 |
| PT1000 온도 센서 케이블 길이 | |
| 피 | 반대쪽 끝의 온도 센서 케이블 길이 9m |
| 피(15) | 반대쪽 끝의 온도 센서 케이블 길이 15m |
| 피(25) | 반대쪽 온도 센서 케이블 길이 25m |
예:
초음파 유량계, 범위 DN15-DN40, 온도. 범위 0-65℃, 4-20mA 및 RS485 출력, 표준 케이블 길이 2m.
초음파 냉(고온) 측정기, 범위 DN15-DN40, 온도. 범위 0-115℃, 4-20mA 및 RS485 출력, 표준 케이블 길이 2m; PT1000 온도 센서 쌍 포함; 온도 센서의 한쪽 끝은 미터에 있고 케이블의 다른 쪽 끝은 표준 9m입니다.
충수:KUF100 클램프 온 초음파 유량계 Datasheet_v1...
