원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KDF1300
초음파 도플러 유량계는 도플러 효과를 기반으로 합니다. 프로브는 초음파 빔을 비스듬히 위쪽으로 보냅니다. 초음파는 유체 내에서 전파됩니다. 유체에는 기포나 입자 등의 불순물이 포함될 수 있습니다(유체 내의 불순물은 물의 흐름과 동일한 속도를 갖는다고 생각할 수 있음). 초음파가 유체의 불순물과 접촉하면 반사된 초음파가 도플러 주파수 편이 Δf를 생성합니다. 도플러 주파수 편이 Δf는 유속에 비례합니다. 유체의 유속은 도플러 주파수 편이 Δf를 측정하여 측정할 수 있습니다.
| 전원공급장치 |
전원 공급 범위: 10.8VDC~26.4VDC; 12V 소비전력: 45mA±1mA(약 0.54W) 24V 소비전력: 26mA±1mA(약 0.62W) |
| 출력 특성 | RS485/ModBus 표준 프로토콜 |
| 측정 성능 |
유량 범위: ±0.03m/s~±5m/s(맞춤형 ±0.03m/s~±10m/s); 수심 범위: 0.02~3m, 0.02~10m(주문하기 전에 최대 수심을 확인하십시오); 유량 정확도: ± 1%; 유량 정확도: ±1~3%(측정 정확도는 현장 작업 환경에 따라 다름) 수심 정확도: ±3cm; 유량 분해능: 1mm/s; 온도 분해능: 0.1℃; 수심 분해능: 1mm |
| 물리적 특성 |

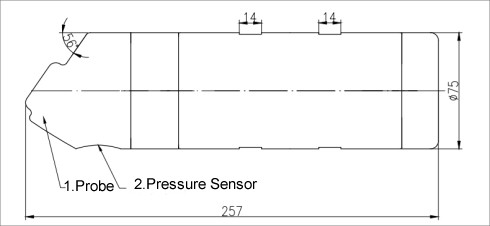

재질: POM; 무게: 2.6±0.1kg; 보호 수준: IP68; 케이블: 에어 가이드 튜브가 있는 4코어 차폐 케이블, 공장 기본 길이 10미터, 와이어 직경 8mm(다른 와이어 길이는 사용자 정의해야 함). |
| 근무 환경 |
작동 온도: 0~60℃(비동결 상태); 보관 온도: -20~80℃; 모래 함량: <20g/L; 산도: pH 값은 6에서 8 사이입니다. |
초음파 도플러 유량계는 파이프, 수로 또는 강의 물 유량을 측정하는 데 사용되는 장치입니다. 이는 주로 다음을 포함한 여러 주요 영역에서 활용됩니다.

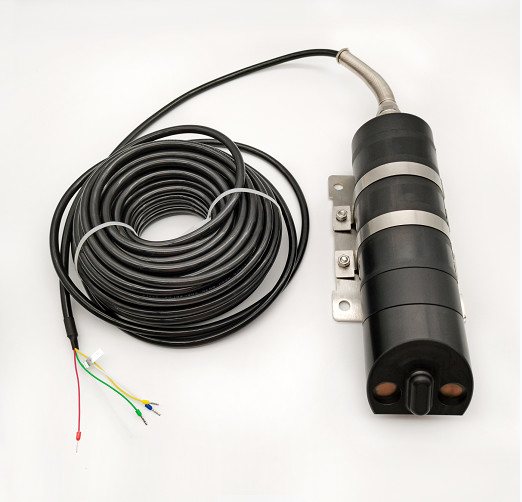

전원선:
빨간색 와이어는 전원 공급 장치의 양극(12V+ 또는 24V+)에 연결됩니다.
전원 공급 장치의 음극(12V- 또는 24V-)에 연결된 녹색 와이어;
신호선:
RS485A(T/R+)에 연결된 흰색 선;
RS485B(T/R-)에 연결된 노란색 선;
투명한 공기 덕트:
※대기에 의해 방해받지 않는 상태로 유지되어야 하며, 설치 시 보호에 주의해야 합니다.특히 스레딩 튜브를 통과할 때 물이 유입되지 않도록 스레딩 전에 테이프로 보호해야 합니다. 물이 유입되면 수심 오류 및 기타 현상이 발생할 수 있습니다.
투명한 공기 덕트는 접힐 수 없으며 튜브를 끼울 때 굽힘 각도는 ﹤90°가 될 수 없습니다.
