Place of Origin:
China (Mainland)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
TDLAS103

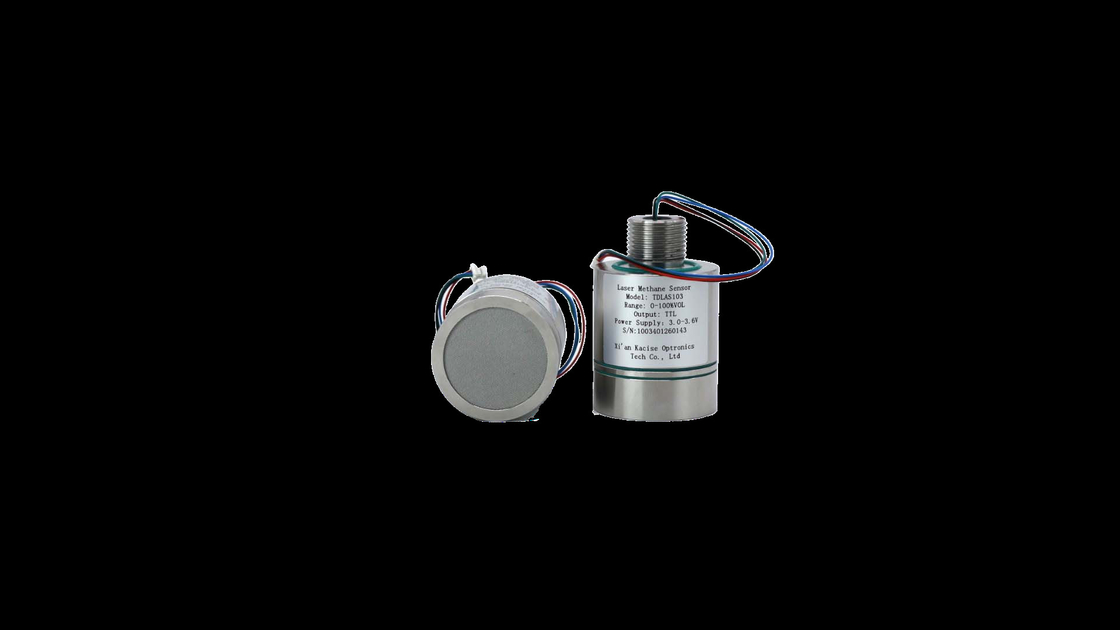

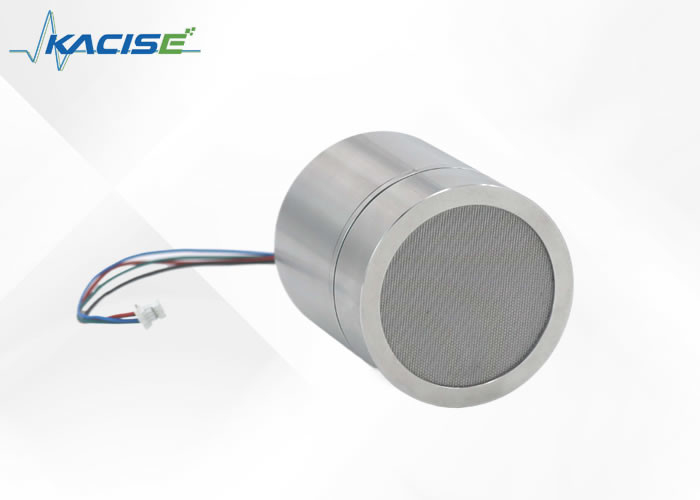

소개
3.3V 메탄 레이저 센서는 조정 가능한 다이오드 레이저 흡수 분광 (TD-LAS) 을 사용하여 설계되었으며, 1653.7nm 레이저를 사용하여 메탄을 구별되는 "손자 표본 스펙트럼" 흡수를 통해 감지합니다.수증기나 다른 기체의 방해에 저항합니다.직접 흡수 및 파장 변조 기술을 결합하고 "N" 타입 광 경로 구조를 사용함으로써 높은 감수성과 정밀도를 보장하는 긴 흡수 경로를 달성합니다.센서는 또한 낮은 온도 레이저가 있습니다, 광 탐지 장치, 온도 보상 알고리즘, 다양한 환경에 적응 할 수 있습니다. 표준화 된 인터페이스와 통신 프로토콜은 호환성을 향상시킵니다.이 메탄 탐지기의 핵심 부품은 지하 공간에서의 응용에 이상적입니다.가스 누출 탐지 및 경보를위한 산업 화학 부문 및 석탄 광산
특징
•높은 탐지 정확성
직선 및 파장 변조 기술, 접힌 광 경로 설계와 결합, 측정 오류 ≤±6% @25°C의 실제 값
•좋은 환경 적응력
넓은 온도 보상 수정 알고리즘, -40 ~ + 70 °C 응용 프로그램을 충족 할 수 있습니다
•강력한 반 간섭
메탄 "발자국 스펙트럼" 레이저 흡수 탐지 기술, 항중독, 항수증기 및 기타 가스 간섭;
•강력한 구조 보호
스테인레스 스틸 재료 설계, 폭발 방지 수준 Exia IIC T6 Ga를 충족
•저렴한 비용
장수, 낮은 전력 소비, 모듈형 설계, 쉽게 통합
크기
| 매개 변수 | T에크니컬난인디케이터 |
| 측정 가스 | 메탄 |
| 측정 원칙 | TD-LAS |
| 탐지 모드 | 분산 |
| 측정 범위 | 0~20% VOL (개인 조정 가능) |
| 측정 오류 @ 25°C | <+0.06%VOL,0-1%VOL <+6%진정한 값, 1~20% VOL |
| 낮은 탐지 한계 | 00.2% VOL |
| 최소 해상도 | 00.01% VOL |
| 반응 시간 | T90<15s |
| 작동 전압 | 3.0VDC ~3.6VDC |
| 평균 가동 전류 | < 30mA |
| 최고류 | <210mA |
| 출력 모드 | 표준 TTL 시리즈 포트 |
| 작동 온도 | -40°C ~ +70°C |
| 작동 습도 | 0 ~ 99% RH (연결) |
| 폭발 방지 표시 | 전차 IICT6 Ga |
| 내부 안전 매개 변수 | 유:3.3V II:50mA 피:0.250W Ci:20uF 리:3.14uH |
| 보호 수준 | IP66 |
| 제품 무게 | 255g |
| 제품 크기 | φ41.7mmx63.6mm |
인터페이스 형태: SH1.0mm/4P
케이블 길이: 200mm
| 번호 | C냄새 | 난인터페이스d소멸 |
| 1 | 빨간색 | VCC |
| 2 | 검은색 | GND |
| 3 | 파란색 | RX |
| 4 | 녹색 | TX |
통신 프로토콜
(1) 통신 인터페이스 구성
UART 시리즈 포트: baud 속도: 115200, 데이터 비트: 8 비트,
스톱 비트: 1 비트, 패리티 비트: 체크 없이
(2) 통신 프로토콜 설명
| 바이트 순서 번호 | 함수 코드 | 바이트 번호 | 단위 | 예제 |
| 0 | 프레임 헤드 | 1 | - | A |
| 1-7 | 농도 | 7 | %VOL | +000.00 |
| 8 | 빈 공간 | 1 | - | |
| 9-13 | 실내 온도 | 5 | °C | +237 |
| 14 | 빈 공간 | 1 | - | |
| 15-21 | 대기 압력 | 7 | hPa | 1006.22 |
| 22 | 빈 공간 | 1 | - | |
| 23-27 | 빛의 강도 | 5 | - | +161 |
| 28 | 빈 공간 | 1 | - | |
| 29~35 | 이득 계수 | 7 | - | B+60 |
| 36 | 빈 공간 | 1 | - | |
| 37-38 | 오류 코드 | 2 | - | 00 |
| 39 | 빈 공간 | 1 | - | |
| 40-41 | Xor 체크 코드 | 2 | - | 3D |
| 42 | 수송물 반환 성격 | 1 | ||
| 43 | 라인 브레이크 문자 | 1 |
센서가 켜지면 사전 처리 기간 (6-10s) 을 거쳐 주기적으로 (1Hz) 고정 길이의 문자열을 출력하기 시작합니다. 문자열 형식은 위의 그림에서 나타납니다.
출력 문자열 분석 (사본):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: 프레임 헤드
+000.00: 메탄 농도 값, 열진자 두 자리 예약, 단위 %vol;
+240: 환경 온도, 단위 °C
1006.22: 환경 압력, 단위 hPa
16.1: 레이저 빛의 강도와 효과 범위 3.6 21.6;
006.0: 확대 요인, 정상 범위 1.0-126.0;
00: 결함 코드
01: 이상 광 신호; 02; 환경 온도 또는 압력 이상; 광 신호가 너무 강하다; 04 레이저 온도 이상;
05: 신호가 너무 약해
13: xor 체크 코드
오류 코드
| 오류 코드 | 의미 | 오류 코드 | 의미 |
| 0 | 센서가 제대로 작동합니다 | 3 | 레이저 신호가 강해 |
| 1 | 광탐지 신호가 비정상적이네요 | 4 | 레이저 온도 이상 |
| 2 | 온도 및 압력 센서 이상 | 5 | 레이저 신호가 너무 약해 |
