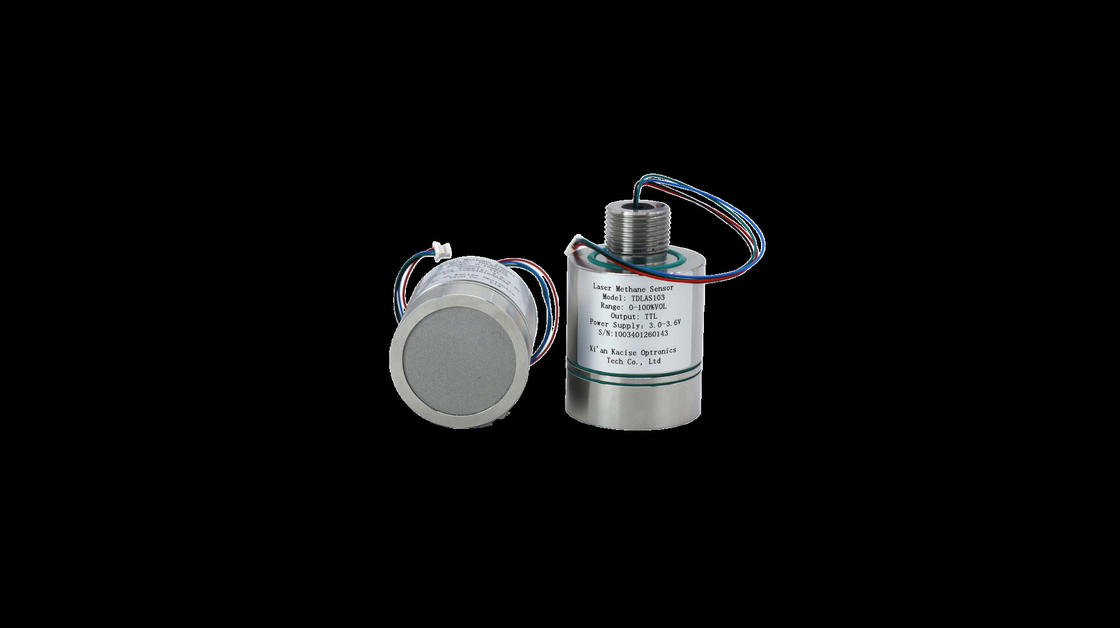

산업용 안전용용 0.2% VOL 탐지 한도 소형 메탄 레이저 센서

TD-LAS를 사용하여 개발된 3.3V 메탄 센서는 1653.7nm 레이저를 사용하여 특유의 "지문 스펙트럼" 흡수를 통해 메탄을 감지하고 수증기 또는 기타 가스의 간섭에 대한 저항력을 제공합니다. 직접 흡수 및 파장 변조 기술을 "N"형 광학 구조와 결합하여 긴 흡수 경로, ​​높은 감도 및 정밀도를 달성합니다. 온도 보상 알고리즘과 결합된 저온 레이저 및 광검출기는 환경 적응성을 향상시킵니다. 표준 통신 및 설치 기능을 통해 산업, 광산 및 지하 응용 분야의 메탄 모니터링과 광범위하게 호환됩니다.

• 높은 검출 정확도
  접힌 광 경로 설계와 결합된 직접 및 파장 변조 기술, 측정 오류 ≤±6% 참값 @25℃

• 좋은 환경 적응성
  광범위한 온도 보상 보정 알고리즘으로 -40~+70℃ 애플리케이션을 충족할 수 있습니다.

• 강력한 간섭 방지
  메탄 "지문 스펙트럼" 레이저 흡수 감지 기술, 중독 방지, 수증기 방지 및 기타 가스 간섭;

• 강력한 구조적 보호

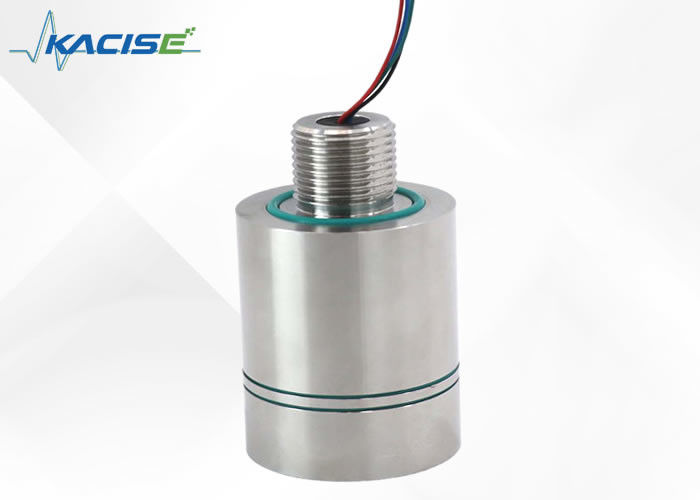

  스테인레스 스틸 소재 디자인, 방폭 수준 Exia IIC T6 Ga 충족

• 저렴한 비용
  긴 서비스 수명, 낮은 전력 소비, 모듈식 설계, 통합 용이

1. 센서는 표준 TTL 직렬 포트를 통해 측정된 메탄 농도, 측정된 온도, 측정된 압력, 레이저 신호 강도, 레이저 작동 온도 및 오류 코드를 지속적으로 출력합니다.
2. 레이저, 광전 감지기 및 전압 안정화 센서의 정상 여부를 감지할 수 있는 자체 테스트 기능이 있어 오류 지점을 제거하는 데 도움이 됩니다.

인터페이스 형태: SH1.0mm/4P

케이블 길이: 200mm

(1) 통신 인터페이스 구성

UART 직렬 포트: 전송 속도: 115200, 데이터 비트: 8비트,

정지 비트: 1비트, 패리티 비트: 확인 없음

(2) 통신 프로토콜 설명

센서의 전원이 켜진 후 전처리 기간(6~10초)을 거친 후 주기적으로(1Hz) 고정 길이 문자열을 출력하기 시작합니다. 문자열 형식은 위 그림에 나와 있습니다.

출력 문자열 구문 분석(샘플):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: 프레임 헤드;

+000.00: 메탄 농도 값, 소수점 이하 두 자리 예약됨, 단위 %vol;

+ 24.0: 환경 온도, 단위 ℃;

1006.22: 환경 압력, 단위 hPa;

16.1: 레이저 광 강도 및 유효 범위 3.6 21.6;

006.0: 확대 계수, 정상 범위 1.0-126.0;

00: 오류 코드

01: 비정상적인 광신호; 02; 주변 온도 또는 비정상적인 압력; 광신호가 너무 강합니다. 04 레이저 온도 이상;

05: 광 신호가 너무 약합니다.

13: xor 체크 코드

a) 센서의 작동 전압은 3.3V이고 직렬 인터페이스 레벨은 3.3V입니다.

b) 센서에는 정밀 광학 부품이 포함되어 있으므로 격렬한 충돌을 피하십시오.

c) 작업 환경 조건: -40℃ ~ +70℃

d) 상대 습도 0-99% RH(비응축).

참고: 센서의 작동 전압은 3.3V입니다. 센서 손상을 방지하려면 3.6VDC를 초과하는 전원 공급 장치 전압을 센서에 연결하는 것이 금지되어 있습니다.

가스 감지기 센서 기술 지원에는 문제 해결을 위한 전문가 지원, 수리 및 유지 관리 서비스, 정확한 성능을 보장하기 위한 교정 및 테스트가 포함됩니다. 우리는 제품 선택 및 사용자 정의에 대한 지침과 함께 제품 매뉴얼 및 문서를 제공합니다. 우리의 목표는 탁월한 지원을 제공하여 가스 검지기의 효과적인 작동을 보장하는 것입니다.

제품 포장:
가스감지기 센서부
사용 설명서
장착 하드웨어
교정 증명서

배송 정보:
예상 배송 시간: 영업일 기준 5~8일
