Place of Origin:
China (Mainland)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
KPS200

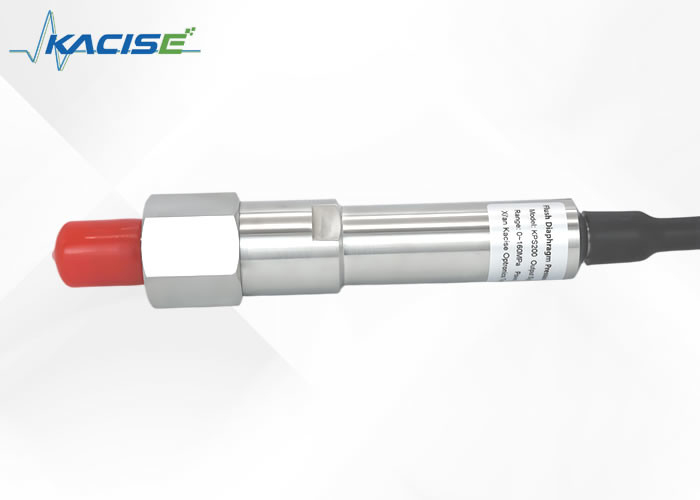

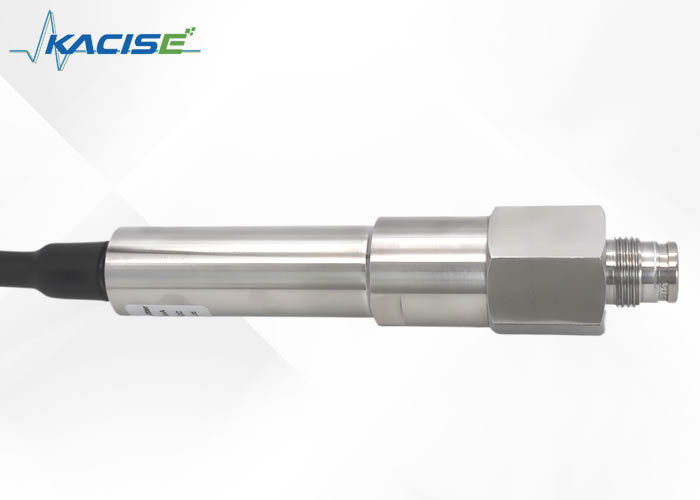

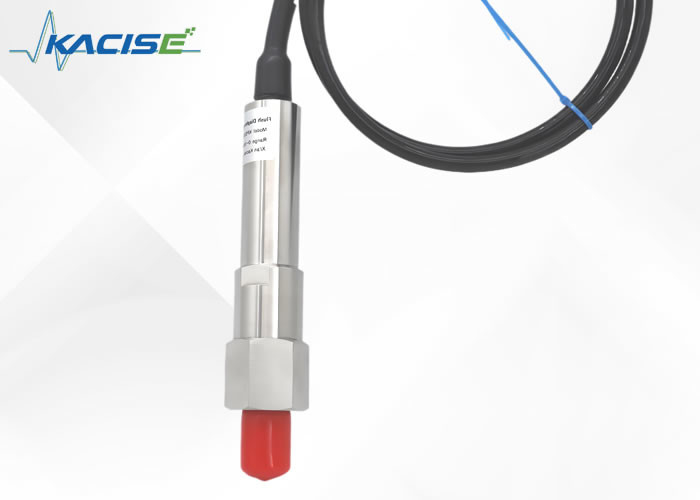

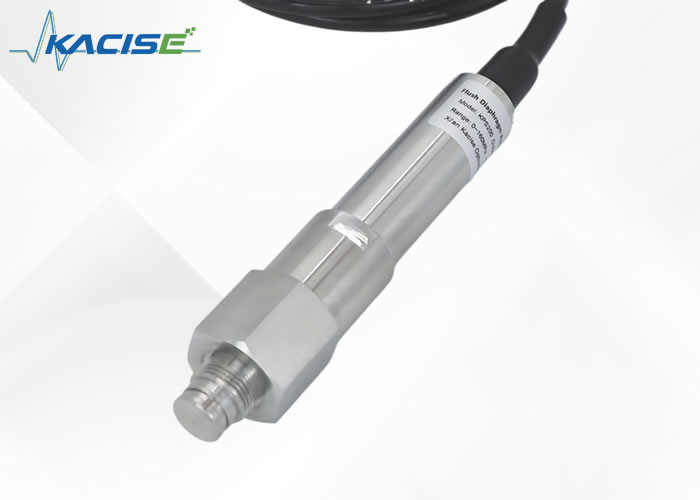

KPS200 플러시 망막 압력 송신기
1.소개
긴장 측정기 고압 압력 송신기는 우리 회사의 도입과 외국 제품 기술의 소화의 또 다른 결과입니다. 그것의 측정 범위는 160Mpa에 도달 할 수 있습니다.그리고 그것은 높은 반응의 특성을 가지고 있습니다, 고 정밀, 단단한 구조, 경화 저항, 진동 저항, 높은 성능과 높은 비용 성능.
이 제품은 석유 산업에서 널리 사용되며, 특히 수입된 진흙 펌프, 분쇄 트럭, 시멘트 트럭 등의 고압 측정에 사용됩니다.그리고 수입된 제품을 대체하는 가장 선호되는 송신기입니다..
이 폭발 방지형은 GB3836.1-2010 및 GB3836.4-2010 표준의 요구 사항을 충족하고 폭발 방지 인증서를 획득했습니다.
폭발 방지 제품은 폭발 가스가 나타날 수 있는 경우에 적합합니다. 해당 폭발 방지 지역은 구역 1 및 구역 2이며 전형적인 대표 가스는 프로판입니다.
2- 차원
3.기술 사양
| 측정 범위 | 0~30...160MPa |
| 과부하 | 1.5배의 전체 스케일 압력 (최다 160MPa) |
| 비선형성 | ±0.5%FS |
| 0 오류 | ±1%FS |
| 전체 범위 오류 | ±1%FS |
| 단열 저항 | 250Ω@250V DC |
| 작동 온도 | -30~70°C |
| 폭발 방지형 | -30~60°C |
| 저장 온도 | -40~70°C |
| 전원 공급 | 12~28VDC |
| 출력 신호 | 4~20m ADC (제2선) |
| 부하 저항 | ≤(U-12)/0.02Ω (제2선) |
| 장막 보호 | IP65 |
| 전기 연결 | 4코어 또는 6코어 플러그인 |
| 전자 껍질 | 스테인리스 스틸 304 |
| 센서 케이싱 (압감성 디아프라그마) | 스테인리스 스틸 17-4PH |
| 포고 | 니트릴 고무, 구리 패드 |
4운송, 포장 및 저장
4.1 운송
운송 중에 악기가 손상되었는지 확인하십시오. 명백한 손상이있는 경우 저희에게 연락하십시오.
4.2 포장 및 보관
설치 전에 포장지를 제거하지 마십시오.
4.3 허용된 보관 조건:
저장 온도: -40~+70 °C
저장 습도: 45% ~ 75% 상대 습도 (집화되지 않습니다)
5설치
이 제품에서 사용되는 압력 민감 요소는 압력 민감 대막을 통해 압력을 전달합니다. 어떤 접촉도 송신기에 손상을 줄 것입니다.
▶ 압력 인터페이스 안쪽 을 어떤 방법 으로든 만지지 마십시오.
5.1 설치 준비
송신기의 겉모습이 좋은지 확인합니다.
송신기의 압력 인터페이스의 밀폐면은 깨끗하고 손상되지 않습니다.
측정 매체의 적용 가능성을 고려합니다.
주변 온도와 중간 온도는 제품 기술 사양에 따라야 합니다.
안전한 전기 설치를 위해 충분한 공간이 있습니다.
5.2 송신기 설치 및 밀폐 방법: 직선 가닥, 밀폐 표면은 밀폐 고리를 사용합니다.
설치 내부 스레드:
송신기 설치 내부 스레드 깊이는 스레드 길이를 초과해야 합니다.
5.3 송신기의 전기 시스템
제품과 일치하는 플러그인은 방수 플러그인입니다. 제품 보호 수준을 보장하기 위해 전기 연결 중에 커넥터를 잠그지 마십시오.
전원 공급 장치: 자세한 사항은 제품 라벨 참조 (전력 공급 장치가 관련 표준의 요구 사항을 충족해야 하며, 전력 공급 시스템은 신뢰할 수 있어야 합니다.) 본질적으로 안전한 폭발 방지 송신기는 안전 장벽에 의해 작동합니다..
전기 연결 요구 사항: 플러그 케이블 점과 일치하는 지름의 케이블을 선택하고, 케이블 점과 플러그는 손상되지 않아야합니다.
전기 연결 요구 사항: 배선 정의를 위해 제품 라벨 참조
제품 핀 정의:
검은색: 전원 공급 V+
빨간색: 신호 출력 OUT (두 전선 시스템)
6- 해체, 유지보수, 청소 및 수리
6.1 제품 해체
송신기는 독성, 유해성, 고온 및 고압과 같은 위험한 장소에서 사용됩니다.
▶ 관련 된 사용 사양 을 따르십시오.
▶ 필요 한 보호 장비 를 착용 하라.
압력 송신기를 압력화하고 전원을 끄고, 전기 연결을 끊고, 잉글리시 열쇠를 사용하여 제거해야합니다.
6.2 유지보수
송신기는 정상적인 사용 중에 유지보수를 필요로 하지 않으며 제조사만 유지보수를 합니다.
폭발성 송신기를 사용할 때 부적절한 작동은 폭발성 성능을 실패하게합니다.
▶ 자체적으로 안전 한 폭발 방지 제품 은 폭발 방지 성능 에 영향을 미치지 않도록 회로 구성 요소 나 구조 를 대체 할 수 없다.
6.3 청소
잘못 사용 된 청소제 는 제품 표지판 을 손상 시킬 것 이다
▶ 자극적 인 청소제 를 사용하지 마십시오.
▶ 해롭거나 날카로운 청소용품 을 사용하지 마십시오.
▶ 가려운 랩 이나 스폰지 를 사용하지 마십시오.
깨끗 한 물 과 전통적인 청소 물질 을 사용 하여 제품 을 깨끗 하게 한다. 청소 하기 전 에 압력 송신기 를 압력화 하고 전원을 끄어야 한다.부드러운 습한 천으로 송신기의 표면을 지워.
6.4 수리
잔류 매체 는 인체 부상, 재산 손해 및 환경 손상을 일으킬 수 있습니다.
분해 된 압력 송신기에 잔류 매체는 직원, 환경 및 장비에 해를 끼칠 수 있습니다.
▶ 관련 매체 의 재료 안전성 자료 를 포함 하여 위험 물질 과 관련 하여.
압력 송신기를 운반 할 때 다음 사항에 주의를 기울여 주시기 바랍니다.
모든 전달 된 도구는 위험한 물질 (산, 알칼리, 용액 등) 을 포함해서는 안되며 반환하기 전에 청소해야합니다.원래 포장 또는 적절한 운송 포장지를 사용해야 합니다..
6.5 폐기
제품을 잘못 취급하면 환경에 해를 끼칠 수 있습니다.
송신기 부품 및 포장 재료를 환경 친화적 인 방식으로 폐기하고 국가 폐기물 처리 규정에 따라 폐기하십시오.
7결함
송신기에 오류가 발생하면 먼저 송신기가 압력 연결과 전기 연결에서 올바르게 설치되었는지 확인하십시오.
일반적인 오류와 해결책은 다음과 같습니다.
| 잘못 | 원인 | 해결책 |
| 출력 신호가 없습니다. | 케이블 파열 | 연결 확인 |
| 신호가 전체 규모를 초과합니다 | 초전압 한계 초과 | 허용되는 초전압 범위를 관찰 |
| 신호 오류가 크다 | 대기 온도가 초과 | 허용 온도 범위 내에서 사용 |
| 압력 변화, 출력 일정 | 송신기 손상 | 송신기를 교체하세요 |
| 신호 점프 | 현장에서의 EMC 간섭원, 예를 들어 주파수 변환기 | 보호 케이블 사용 |
