원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
certificate of explosion-proof, CE
모델 번호:
KSCH4

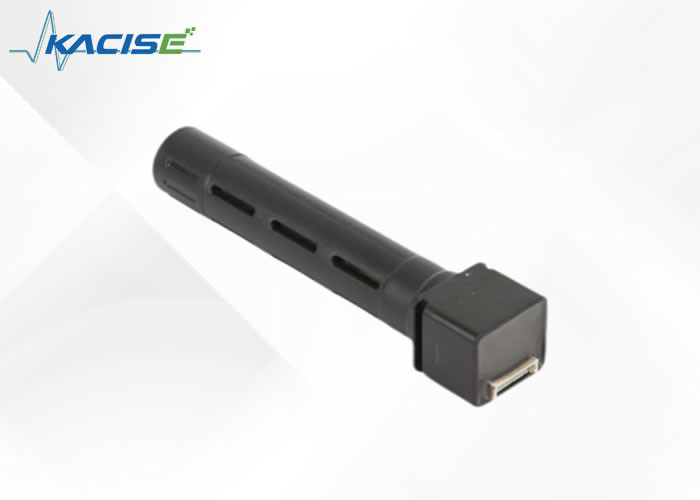

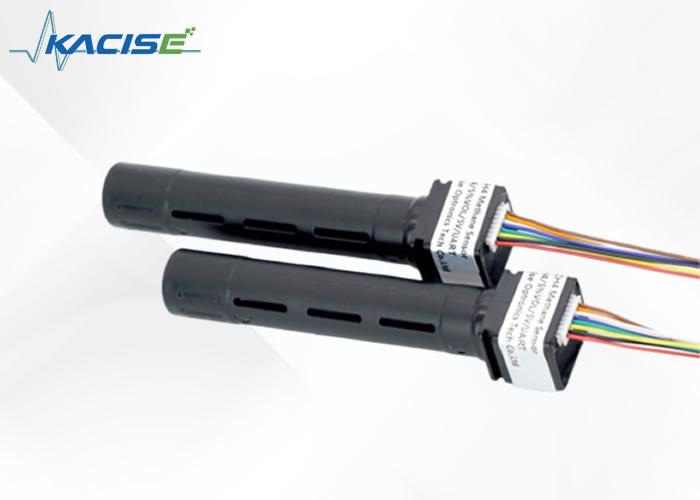

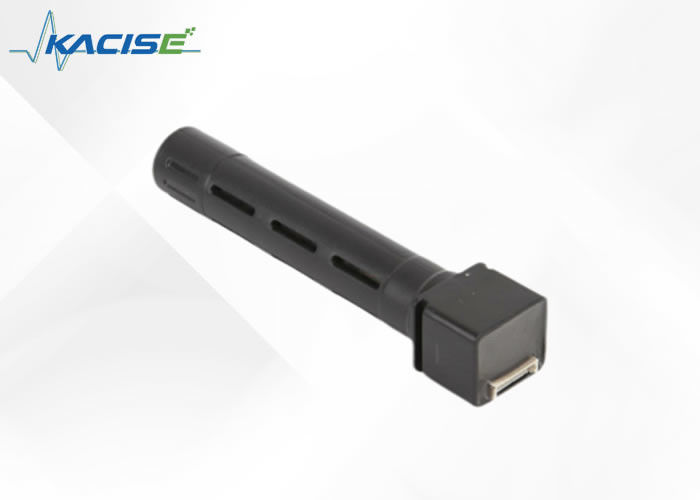

KSCH4 메탄 센서 설명서
소개
KSCH4는 NDIR 비분산 적외선 흡수 원리에 기반한 가스 탐지 모듈입니다. 분산 공기 입구를 채택합니다. KSCH4는 포러스 내부 빛 튜브와 카드 슬롯 외부에 가구를 사용하여,공기 공류 확산 속도의 특성을 보장하는 것뿐만 아니라, 그리고 강하고 내구성 있고 설치하기가 쉽습니다.
KSCH4는 수입된 광원과 듀얼 채널 검출기를 사용하며 매우 좋은 선택성, 산소 의존성, 긴 수명 특성을 가지고 있습니다.
KSCH4는 UART, IIC 디지털 출력 및 아날로그 출력 전압 (또는 PWM 주파수 출력 모드) 을 통해 클라이언트가 응용 프로그램을 선택하는 것을 용이하게합니다. KSCH4는 제로 캘리브레이션을 제공합니다.청정 공기의 캘리브레이션 및 감수성 상대적 제로 캘리브레이션 명령, 그리고 고객에게 수동 청정 공기 상대적 제로 캘리브레이션 MCDL 핀을 제공 하 고, 고객에게 사용에 편리 한 청정 외부 공기 자유 흐름 상대적 제로 캘리브레이션 센서 모듈.
특징
차원
적용
기술 사양
| 매개 변수 | 기술 지표 |
| 센서 타입 | 적외선 원리 |
| 측정 정확성 | ± (500PPM+5% 판독) |
| 측정 범위 | 0 ~ 50000PPM는 사용자 정의 할 수 있습니다. |
| 결의 | 100PPM |
| 반복 가능성 | 20.5% |
| 반응 시간 (T90) | <30년 |
| 캘리브레이션 | 표준 캘리브레이션 |
| 신호 출력 | 직렬 IIC PWM 아날로그 출력 (0.4-2V) |
| 전원 공급원 | 5VDC±5% |
| 전류 범위 | 150mA |
| 업무 환경 |
온도는 -20... + 50 °C 습도 0~95% RH, 응축이 없습니다. |
| 저장 환경 |
온도 -20... + 80 °C 습도 0~95% RH, 응축이 없습니다. |
설치
설치 설명서:
1전기 배선 도표에 따라 배선.
2전선이 올바르다는 것을 확인 한 후 현장 조건에 따라 설치하십시오.
3설치가 완료된 후, 지정된 전원 공급 범위에서 전력 테스트를 수행하십시오.
배선
| 터미널 정의 | |||
| 핀 | 기능 | 핀 | 기능 |
| 1 | 전원 공급자 양전자 | 1 | I2C-SCL |
| 2 | 전력 부정 전극 | 2 | I2C-SDA |
| 3 | 일련 포트 수신 | 3 | PWM/DA |
| 4 | 일련 포트 전송 | 4 | MCDL |
참고: MCDL - 캘리브레이션 기능 핀에 대한 청정 공기
주의 사항
