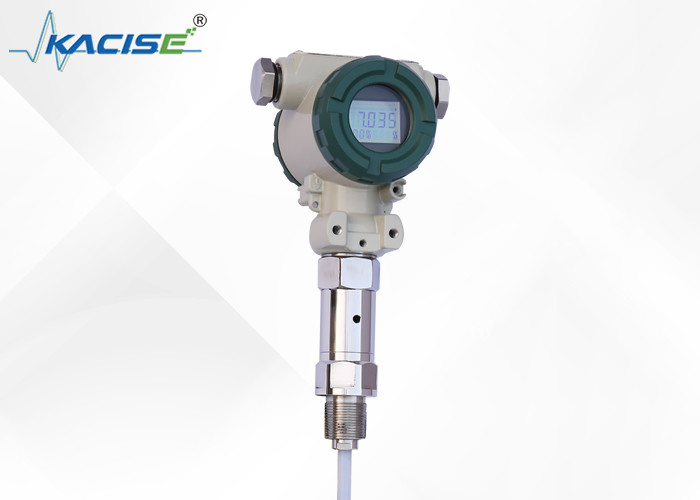

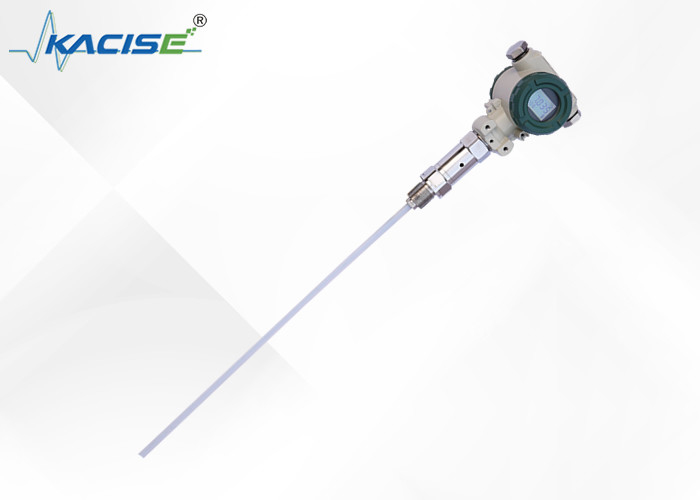

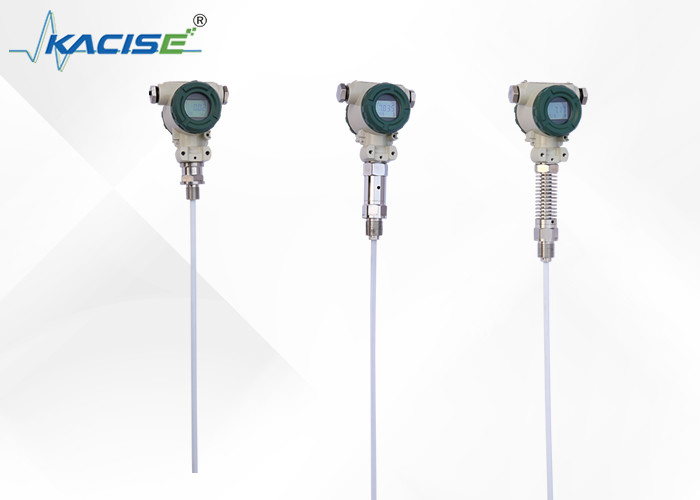

스테인리스 스틸 용량 레벨 센서 압력 범위 -0.1MPa ~ 32MPa

제품 설명:

KCF600 시리즈 용량 레벨 송신기는 높은 온도와 압력, 높은 부식, 쉬운 결정화,그리고 쉽게 꽂습니다.그것은 물, 산 및 알칼리 용액, 그리고 보일러의 물 수준을 측정하는 데 적합합니다.

이 레벨 송신기 는 움직일 수 있는 부분 이나 유연 한 부분 이 없으므로 매우 신뢰성 있고 충격 에 저항 합니다. 설치 가 쉽고 합리적 인 비용 으로 높은 정확성 을 제공합니다.다양한 상황, 그것은 전통적인 부동형, 입력형 및 차원 전송기의 차원 압력 유형을 대체 할 수 있습니다.

KCF600 레벨 송신기의 핵심 부품은 온도에 의해 정확하게 보상되고 선형성을 수정하는 고급 RF 용량 감지 회로를 사용합니다.이것은 출력이 표준화 된 전기 신호 (일반적으로 4 ~ 20mA) 를 보장합니다.시스템을 구성하려면 HART, CANBUS, 485 통신 프로토콜 중에서 선택할 수 있습니다.

송신기는 전체 범위를 다루는 자기 계정 기능이 있으며 사용자가 두 개의 키를 사용하여 "제로" 및 "범위" 자동 계정을 수행 할 수 있습니다.이 특징은 다양하고 복잡한 상황에 쉽게 적응 할 수 있습니다..

특징:

단순 하고 신뢰할 수 있는 구조

우리의 제품의 구조는 간단하고 이동성 또는 탄력적인 구성 요소를 포함하지 않습니다. 이 디자인은 높은 신뢰성과 최소한의 유지보수를 보장합니다.정기적인 중형 또는 작은 수리가 필요하지 않습니다..

신호 출력 다양성

다양한 시스템 구성을 용이하게 하기 위해, 우리의 제품은 고객이 선택할 수 있는 다양한 신호 출력 옵션을 제공합니다.

측정 정확성

우리의 제품은 높은 온도 및 고압 용기 측정에 적합합니다. 측정 데이터 측정 액체의 온도, 특이 중력,컨테이너의 모양, 또는 압력의 영향.

부식성 액체 측정

우리의 제품은 특히 산, 알칼리 및 다른 부식성 액체를 측정하는 데 적합합니다.

보호 기능

우리의 제품은 또한 과전류, 과전압, 전력 양극성으로부터 완벽한 보호를 제공합니다.

기술 매개 변수:

● 탐지 범위: 0.01~30m

●정확성: 레벨 02, 레벨 05

●압 범위: -0.1MPa~32MPa

● 탐사선 온도: -50~250 °C

●환경 온도: -20~60 °C

● 보관 온도: -55°C+125°C

●출력 신호: HART 통신/485/CAN 버스 통신과 함께 4~20mA,4 ~ 20mA

● 공급 전압: 12~28VDC (안전 장벽에서 공급되어야 합니다)

● 고정: 나사 장착 M20 × 15M27×2,

플랜지 장착 DN25,DN40,DN50.특별 사양이 맞춤화 될 수 있습니다.

●건조물: 316 스테인리스 스틸,1Gr18Ni19Tior 또는 PTFE

●장기 안정성: ≤0.2%FS/년

●온도 변동:≤0.02%FS/°C (0~70°C 범위)

●폭발 수준: 본질적으로 안전 ExiraIIC T6, 불투명 Ext II C T5

●보호:IP67

●내성적으로 안전한 매개 변수:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

난nsta알라tionandco미스si에ing

케이블 및 막대 레벨 송신기는 다양한 사이트 조건에 적응 할 수있는 다양한 고정 된 방법을 가지고 있습니다. 사이트가 M20 × 1과 같은 프로세스 시설을 제공 할 수 없을 때.5개의 여성 가닥 또는 플랜지, 당신은 세 가지 설치 방법을 선택할 수 있습니다 (벽에 장착, 수평 파이프 랙과 수직 파이프 랙, 당신이 현장 설치에 편리하게.(그림과 함께)

더 큰 이동성의 매체를 측정 할 때 사용자는 센서의 안정성의 역할을 할 수있는 센서가 격렬하게 흔들리는 것을 방지하기 위해 무게 고정 장치를 선택할 수 있습니다.무거운 물체는 무게를 추가 할 때 컨테이너 바닥에 넣어야합니다., 센서 와이어를 깨지 않도록.

현장 상태가 좋지 않을 때 사용자는 외부 신체 손상이나 측정 정확성에 영향을 미치지 않도록 센서를 보호하기 위해 센서 보호막을 사용해야합니다.

컨테이너가 금속이 아니라면 KCF600 막대기 레벨 송신기를 사용할 때 배선으로 연결된 송신기 장을 컨테이너 바닥에 놓아야 합니다.그렇지 않으면 측정이 정확하지 않습니다..

이 제품은 공장에서 캘리브레이션이 이루어졌습니다. 필드 조절을 위해 다음 방법을 사용할 수 있습니다.

A: 똑똑하다 시어c아웃 d에부그g미팅핫:

사이트-제로----- 액체의 수준이 가장 낮은 위치에 위치하고, 같은 시간 방출 후 8 초 동안 "Z" 키와 "S" 키를 누르고, 그 다음 "Z" 키를 클릭하면,출력 전류는 자동으로 4mA로 조정됩니다..

위치 - 가득 ------ 가장 높은 위치에 액체 수준, 같은 시간 풀린 후 8 초 동안 "Z" 키와 "S" 키를 누르고, 그 다음 "S" 키를 클릭하면,출력 전류는 자동으로 20mA로 조정됩니다..

B: A발송c아웃 deb부러진 채hod:

다음 한계에 있는 액체의 수준, 스크루드라이버 천천히 회전 "Z"포전티오미터를 사용하여, 4mA에 가까운 Ammeter 판독을 관찰

액체의 수준이 상단계에있을 때, 스크루드라이버로 천천히 회전 "S"포전티오미터를 사용 하 고 20mA에 가까운 Ammeter 판독을 관찰

그리고 0과 스펜이 정확히 4mA와 20mA가 될 때까지 2-3배 더 작동합니다. 조정 후, 송신기의 커버를 단단히 해야 합니다.

아니te:

1. 제품 인증과 설명서를 공급, 제품 번호, 기술적 매개 변수, 배선 도표, 제조 날짜, 실수를 피하기 위해 확인하십시오.

2. 설치는 제품 연결과 스레드 유형에 기초해야 합니다, 사이트 인터페이스가 제품 인터페이스와 일치하는지 확인합니다. 스레드 연결을 천천히 단단히,밀폐에 주의를 기울여, 토크는 송신기 하우스에 직접 추가될 수 없으며, 6자 송신기 인터페이스에만 추가될 수 있다.

3배선은 회사 지침에 엄격하게 따라야 합니다.

4이 제품은 정밀 에너지 변환 도구입니다. 해체, 충돌, 추락 및 하드 거부를 금지합니다.

5- 송신기 전원을 켜면 바로 작동하지만, 출력은 30분 동안 따뜻해지면 안정될 수 있습니다.

6비정상적인 사용, 전력 차단, 확인, 또는 우리의 기술 부서를 직접 연락합니다.7운송, 저장 원래 포장재를 복원하고 시원하고 건조하고 통풍 된 창고에 보관해야합니다.

8설치 과정에서는 센서 와이어의 피부가 깨지지 않도록 주의해야합니다.

9센서 와이어를 설치 할 때 수영장 벽에서 거리는 적어도 10cm 높아야합니다. 그렇지 않으면 측정이 정확하지 않을 것입니다.

10전체 PTFE 구조의 지상선과 막대 수준은 측정 매체로 진행되어야 합니다. 그렇지 않으면 측정은 정확하지 않을 것입니다.

11설치 장소는 효과적인 번개 보호 조치를 취해야합니다.

12이 시리즈의 모든 송신기의 장치는 4Ω 이하의 지상 저항을 가져야 한다.

13안전 장벽은 폭발 방지 인증되어야 합니다. 설치 요구 사항은 지침의 요구 사항을 따라야합니다.

14송신기가 "0" 구역에 사용 될 때 장벽에 가동 된 전력 트랜스포머는 GB3836.4-2000 NO. 8의 요구 사항을 충족해야합니다.1.

응용 프로그램:

유체 레벨 미터는 다음을 포함하여 광범위한 응용 분야에 적합합니다.

• 석유 및 가스 산업: Kacise 유체 레벨 미터는 탱크와 파이프 라인에서의 연료 수준을 측정하는 데 완벽한 솔루션입니다.용량 연료 수준 센서는 높은 정확도로 연료 수준의 변화를 감지 할 수 있습니다, 연료 소비를 모니터링하고 연료 도난을 방지하는 것이 더 쉬워집니다.
• 화학 산업: 유체 수준 측정기는 화학 원자로, 저장 탱크 및 파이프 라인에서 액체 수준을 측정하는 데 이상적입니다.습하게 된 PTFE 물질은 제품이 부식 및 가혹한 화학 물질의 손상에 높은 저항성을 보장합니다..
• 물 처리 산업: Kacise 유체 레벨 미터는 물 탑, 처리 시설 및 파이프 라인에서 물 수준을 측정하는 데 적합합니다.용량 수준 센서는 높은 정확도로 물 수준의 변화를 감지 할 수 있습니다., 수자원 소비를 모니터링하고 물 부족을 예방하는 것이 더 쉬워집니다.

유체 레벨 미터는 뛰어난 온도 변동과 장기 안정성을 가지고 있으며 시간이 지남에 따라 정확한 판독이 유지되도록합니다. 제품의 온도 변동은 ≤ 0입니다.02%FS/°C (온도 범위 0°70°C), 그리고 장기적인 안정성은 ≤0.2%FS/년입니다.

유체 레벨 미터는 압력 범위 -0.1MPa ~ 32MPa, 그것은 산업 응용의 광범위한 범위에서 사용하기에 적합합니다. 제품은 다양한 출력 신호와 함께 제공됩니다.4·20mA를 포함하여,4 ~ 20mA HART 통신/485/CAN 버스 통신

유체 레벨 미터는 2 개의 최소 주문량으로 카튼으로 구입할 수 있습니다. 제품은 5 일 이내에 배달되며 지불 조건은 100% 사전 지불을 요구합니다.

사용자 정의:

KCF6021-1-625mm 용량 유체 레벨 센서는 0.01 ~ 30 M 범위가 있으며 다양한 액체의 수준을 측정하는 데 사용할 수 있습니다. ≤0의 온도 변동이 있습니다.0~70°C의 범위에서 02%FS/°C, -20~60°C의 온도에서 작동할 수 있습니다.이 제품은 IP67 보호 등급을 가지고 있으며 혹독한 환경에서 사용할 수 있습니다.

지원 및 서비스:

유체 레벨 미터 제품 기술 지원 및 서비스에는 다음이 포함됩니다.

- 장치의 문제 또는 문제에 대한 문제 해결 지원

- 장치의 수리 및 유지보수 서비스

- 기술 문서 및 사용 설명서

- 펌웨어 및 소프트웨어 업데이트

- 장비 사용 및 유지 관리에 대한 교육 및 교육

- 보증 및 보증 후 지원

포장 및 운송:

유체 수준 측정기는 견고한 고리 박스에 포장되어 있으며, 배송 및 취급 중에 제품을 보호하기 위해 폼 삽입이 있습니다. 상자에는 제품 이름, 이미지 및 사양이 표시되어 있습니다.

운송:

유체 수준 측정기는 신속하고 안전한 배송을 보장하는 신뢰할 수 있는 택배 서비스를 통해 배송됩니다. 배송 상자에는 수신자의 주소, 추적 번호,기타 필요한 운송 정보.
