KWL801B 80GHz 레이더 레벨 송신기 100mA/20ms RF 펄스 전류를 사용하여 정확한 거리를 측정합니다.

KWL801B 80GHz 레이더 레벨 송신기 100mA/20ms RF 펄스 전류를 사용하여 정확한 거리를 측정합니다.

Place of Origin:

CHINA

브랜드 이름:

KACISE

인증:

CE

Model Number:

KWL801B

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
RF 펄스 전류:
100mA/20ms
측정 빈도:
80GHz
거리 측정 정확도:
±2mm
안테나 빔 폭:
±2.75°
취득 빈도:
≥200ms/ 구성 가능
제품 모델:
KWL801B
통신 프로토콜:
모드버스/ 텍스트 프로토콜
측정의 범위:
0.2~40m 0.18~30m 0.1~15/20m 0.06~3/5/10m
지불 및 배송 조건
Minimum Order Quantity
2
가격
130
Packaging Details
Carton
Payment Terms
100% payment in advance
제품 설명

제품 설명:

KWL801B-RS485 레이더 레벨 센서는 레벨 미터에 대한 국가 표준 DB50/T 826-2017에 명시된 표준 사양을 준수하도록 특별히 설계되었습니다.센서의 핵심 구성 요소는 완전히 밀폐 IP68 방수, 다양한 환경에서 사용하기에 적합하며 폭우와 다른 혹독한 환경 조건에 견딜 수 있음을 보장합니다.

이 제품의 주요 장점 중 하나는 장거리 기능입니다. 센서의 최대 측정 범위는 최대 40 미터까지 확장됩니다.큰 탱크 또는 용기의 수치를 측정하는 데 중요한 장점입니다.또한, 센서는 최소 6cm 미만의 맹점으로 사용자가 좁은 공간에서도 모니터링 중인 액체 또는 물질의 수준을 정확하게 측정 할 수 있습니다.

KWL801B-RS485 레이더 레벨 센서의 또 다른 핵심 특징은 높은 정확성입니다.그것은 시장에서 다른 센서와 비교했을 때 뛰어난 정확도를 달성합니다.이것은 제조업이나 화학 처리와 같은 정확성과 정확성이 중요한 산업에 이상적인 선택이됩니다.

이 센서는 또한 설치가 매우 쉽습니다. 고정된 브래킷이 탑재되어 탱크나 배에 쉽고 안전하게 설치할 수 있습니다.이것은 센서가 빠르고 효율적으로 설치 될 수 있도록 보장이는 기업들의 시간과 비용을 절약할 수 있습니다.

기술 사양:

모델 KWL801B-RS485
측정 빈도 80GHz
의사소통 RS485
취득 빈도 ≥200ms/ 구성 가능
작동 전류 12V/14mA
거리의 측정 정확성 ±2mm
통신 프로토콜 모드버스/ 텍스트 프로토콜
안테나 빔 너비 ±2.75°
공급 전압 9~24V
측정 범위

0.2~40m

0.18~30m

0.1~15/20m

00.06~3/5/10m

RF 펄스 전류 100mA/20ms
작업 습도 0~95%
가닥의 종류 G 가닥/ 맞춤형
작동 온도 -40~75°C
물 저항성 IP68
순중량 00.6kg





와이어링 지침



빨간 선 VCC (9~24V 전원 공급)
검은 선 GND
노란색 선 485-A
녹색 선 485-B

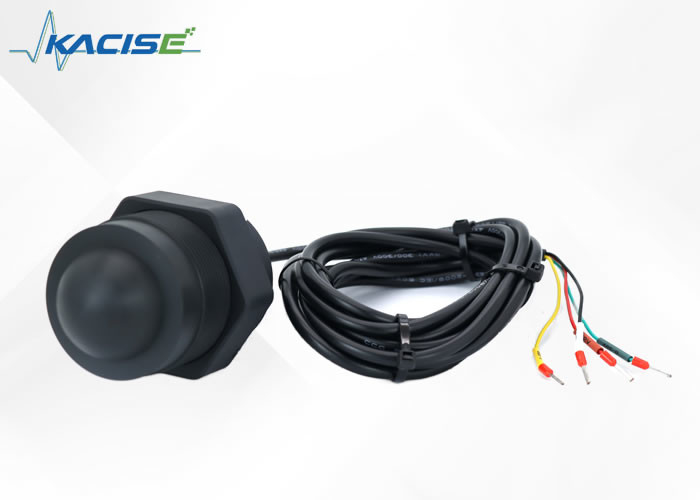

KWL801B 80GHz 레이더 레벨 송신기 100mA/20ms RF 펄스 전류를 사용하여 정확한 거리를 측정합니다. 0



차원:

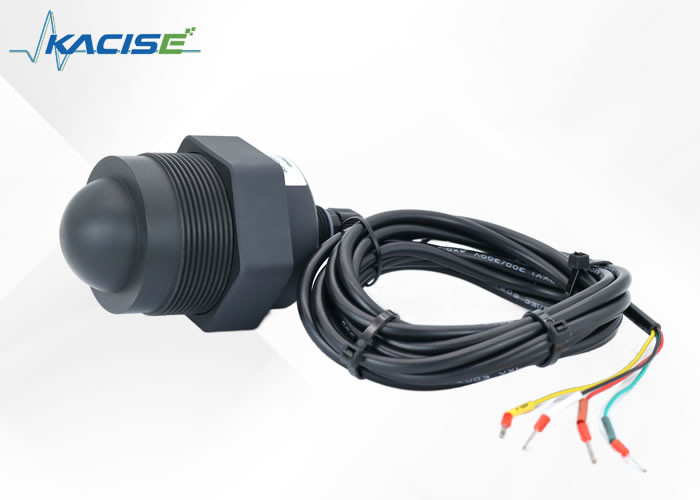

KWL801B 80GHz 레이더 레벨 송신기 100mA/20ms RF 펄스 전류를 사용하여 정확한 거리를 측정합니다. 1

설치:



(1) 센서가 중간 표면에 수직으로 있는지 확인합니다.

(2) 송신선 은 방해 물체 를 방사 하고 거짓 음향 을 발생 시키지 않도록 한다.

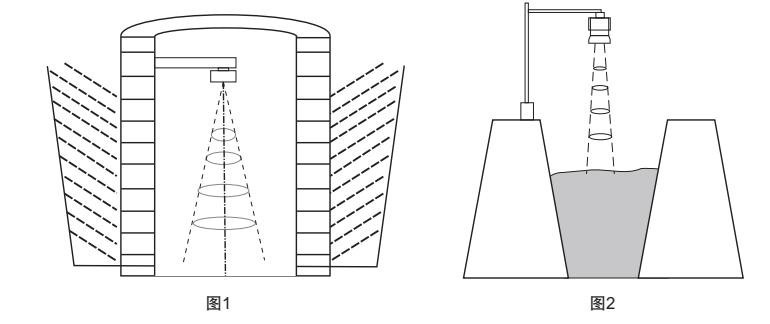

전형적인 노동 조건에 대해서는 다음을 참조하십시오.

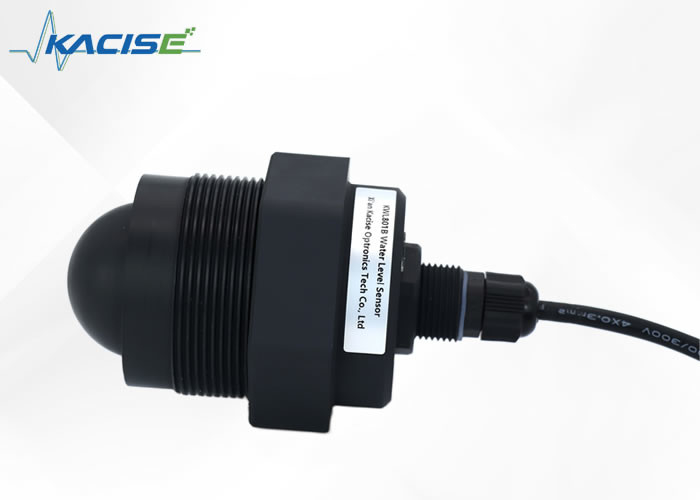

KWL801B 80GHz 레이더 레벨 송신기 100mA/20ms RF 펄스 전류를 사용하여 정확한 거리를 측정합니다. 2KWL801B 80GHz 레이더 레벨 송신기 100mA/20ms RF 펄스 전류를 사용하여 정확한 거리를 측정합니다. 3

응용 프로그램:

레이더 레벨 센서의 작동 원리는 시간 영역 반사 (TDR) 개념에 기반합니다.이 센서는 케이블이나 탐사선을 따라 이동하는 전자기 펄스를 방출하여 작동합니다., 빛의 속도로

전자기 파동이 모니터링 중인 측정 매체의 표면을 만나면 파동의 일부가 레이더 레벨 미터의 송신기에 반사됩니다.같은 길을 따라 여행펄스가 양쪽 방향으로 이동하는 데 걸리는 시간은 측정되고 송신기와 측정 매체의 표면 사이의 거리를 계산하는 데 사용됩니다.

펄스의 비행시간에 기초하여, 레이더 레벨 센서는 모니터링되는 레벨의 높이를 결정하고 계산할 수 있습니다.이 정보는 연결된 모니터링 또는 제어 시스템에 전송되어 특정 애플리케이션 요구 사항에 기초하여 분석 및 의사결정을 수행합니다..



지원 및 서비스:

레이더 레벨 송신기 제품은 최적의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 서비스 패키지로 제공됩니다.우리의 전문가 팀은 설치에 도움을 제공 할 수 있습니다, 구성 및 문제 해결. 우리는 또한 귀하의 장비가 최고의 기능을 유지하기 위해 정기적인 유지 보수 서비스를 제공합니다.우리는 당신이 당신의 레이더 레벨 송신기를 최대한 활용할 수 있도록 훈련 기회를 제공합니다.우리의 기술 지원 및 서비스에 대해 더 많은 것을 배우기 위해 저희에게 연락하십시오.



포장 및 운송:

제품 패키지:

  • 레이더 레벨 송신기는 거품으로 조심스럽게 싸여 있습니다.
  • 그 다음 단단 한 고판 상자 에 넣는다.
  • 상자에는 내구성 있는 포장 테이프가 붙어 있어 제품이 안전하게 도착할 수 있습니다.

운송:

  • 제품은 신뢰할 수 있는 택배 서비스를 통해 배송됩니다.
  • 고객들은 배송 진행 상황을 추적할 수 있는 추적 번호를 받게 됩니다.
  • 배송 시간은 목적지에 따라 달라질 수 있지만, 우리는 신속한 배송을 보장하기 위해 최선을 다합니다.
