레이더 레벨 송신기 RS485 통신 IP68 물 저항 0.1-15/20m 측정 범위

• 소개

1.1 제품 개요

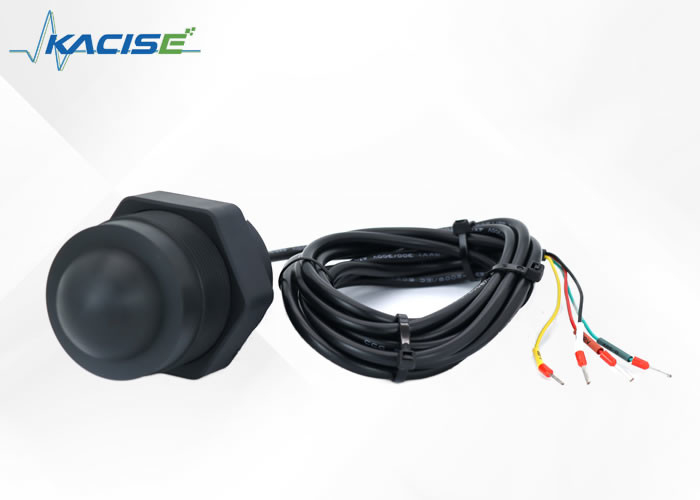

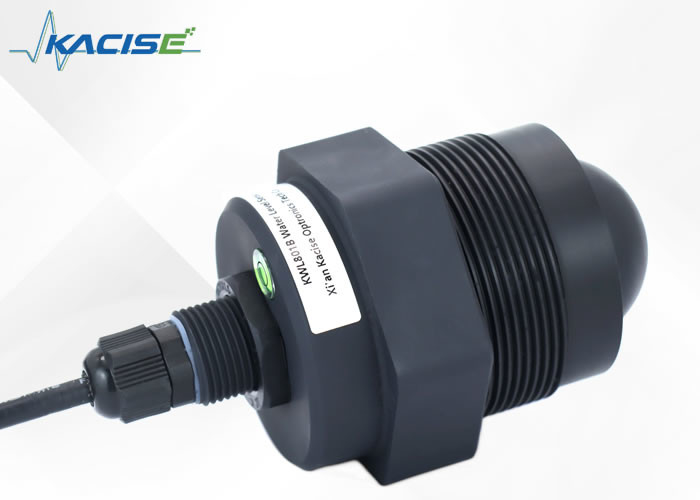

KWL801B-RS485 레이더 레벨 센서는 레벨 미터에 대한 국가 표준 DB50/T 826-2017에 명시된 표준 사양에 적합합니다.그것의 핵심 구성 요소는 완전히 밀폐 IP68 방수.

제품의 최대 측정 범위는 최대 40 미터까지 확장되며 최소 실명점은 6cm 미만입니다.

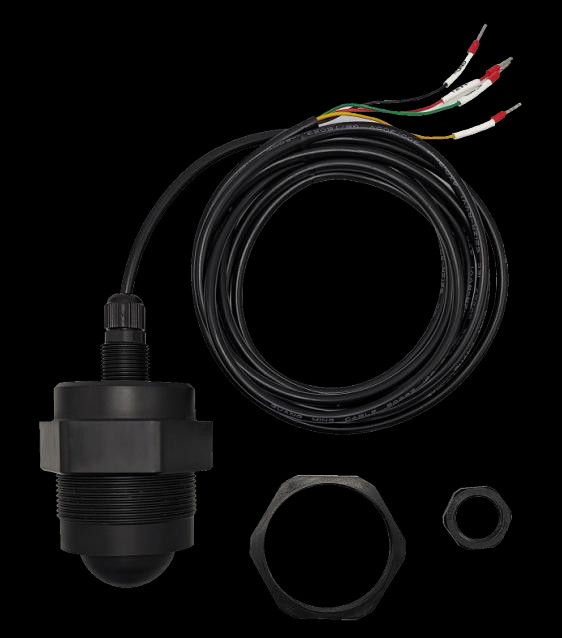

더 높은 주파수와 더 넓은 대역폭으로 인해 우수한 정확도를 달성합니다. 추가로 제품에 설치용 고정 브래킷이 포함되어 있습니다.

1.2 탐지 원리

레이더 레벨 센서는 시간 영역 반사 (TDR) 원리에 기반합니다. 전자기 펄스는 케이블 또는 탐사선을 따라 빛의 속도로 전파됩니다.측정 매체의 표면을 만나면, 레이더 레벨 미터의 펄스의 일부가 반사되어 같은 경로를 따라 펄스 송신기에 복귀 에코를 형성합니다.그리고 송신기와 측정 매체의 표면 사이의 거리는 펄스의 전파 시간과 직분비입니다., 따라서 레벨의 높이가 계산됩니다.

2.특징

• 자체 개발한 CMOS 밀리미터 파동 RF 칩을 기반으로
• 보다 컴팩트한 RF 아키텍처
• 더 높은 신호/음성 비율
• 더 작은 죽은 구역
• 5GHz 작업 대역폭
• 더 높은 측정 해상도와 측정 정확도
• 설치 환경의 간섭의 영향이 적다
• 더 편리한 설치 및
• 통합 된 평면 안테나 의 현대적 설계

• 기술 사양

4. 와이어링 지침

5- 차원

6설치 설명서

6.1 I설치 전 검사

(1) 센서를 포장 상자에서 꺼내서 사용 설명서에 따라 포장 목록을 주의 깊게 확인하고 장비 액세서리가 완성되었는지 확인하십시오.

(2) 제품 사용 설명서와 제품 인증서를 주의 깊게 읽으십시오.

(3) 기기의 외모에 손상이 있는지, 특히 주 장치가 손상되지 않았는지 확인합니다.주 유닛을 제대로 배치하여 넘어지지 않도록 조심하십시오..

6.2레이더레벨 센서 설치

6.2.1설치 전에 확인

센서를 설치하기 전에 아래와 같이 확인하십시오.

설치 현장에서 매체 위에 나무나 다른 잔해가 있는지 여부

장착 받침대가 수평으로 설치되어 있는지 여부

장착 받침대가 수평으로 설치 될 수 없는 경우, 센서가 수평 위치에 있는지 확인하기 위해 센서의 표면의 경사량에 따라 받침대를 조정해야 합니다.

6.2.2 설치

(1) 센서가 중간 표면에 수직으로 있는지 확인합니다.

(2) 송신선 은 방해 물체 를 방사 하고 거짓 음향 을 발생 시키지 않도록 한다.

전형적인 노동 조건에 대해서는 다음을 참조하십시오.

레이더 레벨 미터는 중형 표면에 수직으로 설치되어 있는지 확인합니다.

기울기는 수신 신호의 진폭을 약화시키고 정상적인 범위에 영향을 줄 것입니다.

주의:

센서를 고정해서 설치할 때 불안감을 피하고 주변 환경을 가능한 한 개방적으로 유지하십시오.

1센서와 매체 표면 사이의 거리는 센서 앞면 (안테나) 이 측정 매체에 세로되어 있는지 확인하기 위해 30cm 이상입니다.

2센서와 탱크 가장자리, 수영장 가장자리, 강 덤의 가장자리 및 수영장 가장자리 사이의 거리는 0.5 미터 이상입니다.

3모듈을 설치하기 위해 작은 변동과 함께 물 표면의 위치를 선택 (물 주입 포트, 출구 및 큰 변동과 함께 다른 물 표면에 설치하지 않도록 노력,수면 변동이 커질수록, 측정 정확도가 더 나빠질수록)
