| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | certificate of explosion-proof, CE |
| 모델 번호: | KSULR-100 |
| 최소 주문 수량: | 1pcs |
|---|---|
| 포장 세부 사항: | 각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다. |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 데이터 전송 속도: | 300bps~5.4Kbps | 동작 주파수: | CN470~510MHz EU863~870MHz US902~928MHz AS923~925MHz AU915~928MHz CT850MHz |
|---|---|---|---|
| 최대 전송 전력: | 19dBm | 최대 링크 비용: | 167dB |
| 최대 수신 감도: | -140dBm(SF=12) | 로라 안테나: | 외부 전방향 안테나 |
| 통신 인터페이스: | UART, SPI, I2C, GPIO, ADC, RS485 | 작동 온도: | -40°C+85°C |
| 작동 습도: | 10%~95%RH(비응결) | 전원공급기 모드: | DC 5~24V 입력 및 내장 배터리(옵션). |
| 배터리 용량: | 3.6V/19000mAH | 슬립 전류: | ≤6uA |
| 송전 전류: | ≤125mA | 수신 전류: | ≤ 16mA |
| 하이 라이트: | 125mA 데이터 획득 박스,다기능 센서 데이터 획득 박스 |
||

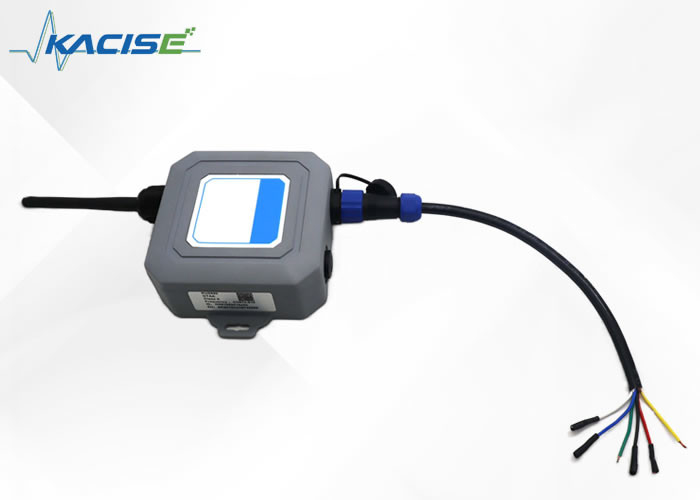

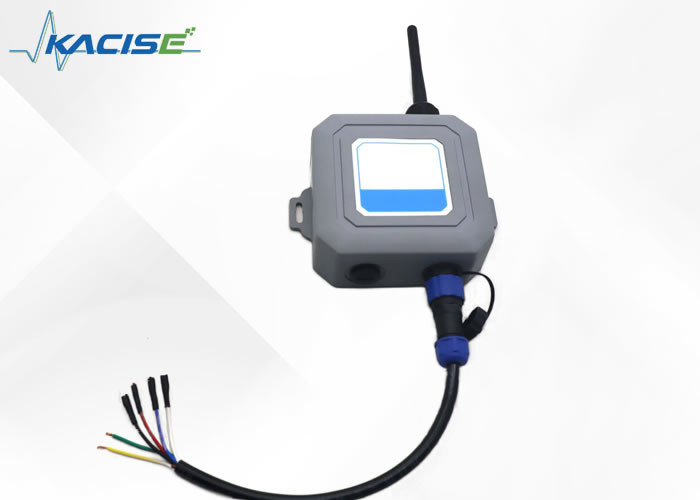

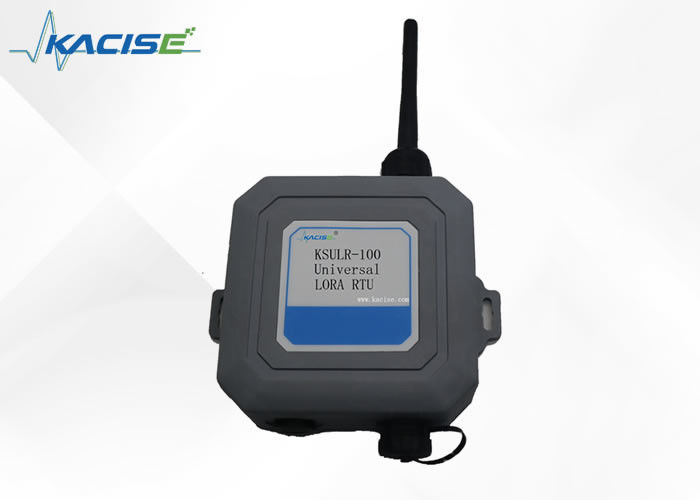

KSULR-100 유니버설 로라 RTU는 스마트 산업, 스마트 농업 및 스마트 커뮤니티를 위해 우리 회사가 출시 한 다기능 센서 데이터 획득 박스입니다.로라완 표준 프로토콜을 채택합니다., SPI, UART, ADC, GPIO, I2C 및 기타 통신 인터페이스 및 여러 입력 인터페이스가 있으며 구성은 유연합니다.LoRa iot 애플리케이션의 분열을 해결하는 가장 좋은 선택은 편리하고 빠르게 다른 센서를 연결하는 것입니다, 센서 도킹 주기와 연구 개발 비용을 줄이고 빠르게 센서의 네트워크와 규모를 실현합니다.내장된 무선 모듈은 네트워크를 사용하여 사용자에게 무선 장거리 및 저전력 데이터 전송을 제공합니다., 그리고 지능형 클라우드 플랫폼의 데이터 통계 분석을 실현하기 위해 실시간으로 클라우드 배경 관리 서버에 센서의 모든 상태 데이터를 전송합니다.
KSULR-100 범용 LORA RTU 시리즈는 설치 지점에서 다양한 센서의 값을 수집하는 데 사용됩니다.그리고 내장된 무선 전송 모듈을 통해 중앙 관리 플랫폼에 실시간 데이터를 업로드, 사용자가 지능형 중앙 집중식 관리, 간단한 설치 및 편리한 유지보수에 편리합니다.막대기 지붕그것은 도킹 공장, 창고, 농업 온실, 컴퓨터 방, 수리학 및 다른 시나리오 (예를 들어,수압 센서, 액체 레벨 센서, 액체 흐름 센서, 물 침수 센서, 온도 센서, 습도 센서, 빛 센서, PM25각도 센서, 바람 속도 센서 등), 통일 접근, 통일 데이터 수집 및 유연한 확장 능력을 달성합니다.
| 프로젝트 | 성능 지표 | |
| 무선 성능 | 데이터 전송 속도 | 300bps 5.4Kbps |
| 작동 주파수 | CN470~510MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| 최대 전송 전력 | 19dBm | |
| 최대 연결 예산 | 167dB | |
| 최대 수신 민감도 | -140dBm (SF=12) | |
| 로라 안테나 | 외부 전방향 안테나 | |
| 통신 인터페이스 | UART,SPI,I2C,GPIO,ADC,RS485 | |
| 작업 환경 | 작동 온도 | -40°C+85°C |
| 작동 습도 | 10%~95%RH (비 응축) | |
| 전원 공급 | 전원 공급 모드 | DC 5~24V 입력 및 내장 배터리 (선택) |
| 배터리 용량 | 3.6V/19000mAH | |
| 전력 | 잠자리 전류 | ≤6uA |
| 송전 전류 | ≤ 125mA | |
| 수신 전류 | ≤ 16mA | |
매개 변수는 공장 지침에 따라 요구에 따라 설정 될 수 있으며, 리디렉션 LoRaWAN 기지 스테이션을 받은 후 사용할 수 있습니다.
6.1KSULR-100 일반 로라 RTU 매개 변수 설정
KSULR-100 보편적인 LORA RTU는 USB-TTL 케이블 (자신 구매) 을 통해 설정 매개 변수에 연결됩니다.인수 상자의 뒷면에 부드러운 플러그를 제거 후 핀티저와 나사를 제거, 셸이 열리고 그림과 같이 연결됩니다 (RXD와 TXD는 USB-TTL 케이블의 RXD가 획득 상자의 TXD에 연결됩니다, TXD는 획득 상자의 RXD에 연결됩니다.그리고 TXD는 취득 상자의 RXD에 연결되어 있습니다VCC는 단축 캡을 가진 3V3로 단축되고 GND는 인수 상자의 GND에 연결됩니다.)
6.1.1 메인보드 485 기능을 활성화
open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion
6.1.2 센서 통신 인터페이스의 바우드 속도를 변경
UART>AT+UART1CFG 다음 상자에 클릭하고 9600>을 입력하고 8n1을 선택하십시오. 완료를 표시하기 위해 AT+UART1CFG 아래에 있는 OK를 클릭하십시오.
6.2센서 질의 매개 변수와 질의 시간을 설정
(팩토리는 30분마다 데이터를 수집하도록 기본 설정하고, 쿼리 빈도의 증가로 전력 소비가 증가합니다.)
AN201를 클릭> RS485을 클릭> AT+TRANS485MODE= 뒤집힌 삼각형을 클릭하여 투표를 선택> AT+TRANS485MODE= 설정 매개 변수를 클릭합니다.ok> AT+SAMPLEDATATIM=>를 클릭한 후 상자에 1800을 입력, ok> AT+REQDATA=의 뒤에 8을 입력합니다. > 8의 뒤에 0103010000030437을 입력합니다.> AT+REQDATA=를 클릭하여 매개 변수를 설정합니다.ok> AT+RESPONSETIM= AT+RESPONSETIM= (각 쿼리 동안 센서에 전원 공급 시간) 다음 박스에 입력 10000, 너무 짧으면 정확한 데이터를 얻지 못할 수 있습니다)> AT + 응답을 클릭하십시오 = 설정 매개 변수, 좋습니다> 왼쪽 아래쪽에 AT + 재부팅을 클릭하십시오.네트워크에 성공적으로 입력되었다는 것을 의미합니다., 그리고 데이터는 배경에서 볼 수 있습니다.
6.3 리디렉트 로라완 기지국
LoRaWAN 베이스 스테이션의 패킷이 지정된 LoRa 서버로 전송되기 위해서는 베이스 스테이션의 서버 주소를 구성해야 합니다.
크롬 브라우저를 열고 로라완 기지국 IP (192.168.10.99 이 예제에서), 다음 사용자 이름과 비밀번호를 입력 (이 예제에서 사용자 이름 = 게스트, 비밀번호 = 리멜링크), 그리고 아래와 같이 웹 구성 페이지를 입력합니다.
다음으로 LoRaWAN 서버 구성> 서버 주소를 클릭> IP를 입력 (lorawan.timeddd.com /b19>) > 좋습니다. 아래 그림에서 보여진 것처럼
6.4데이터를 보기 위해 백그라운드 로그인
로그인하세요 http://lorawan.timeddd.com/unit/ULogin.aspx
계좌 번호: 19240527
비밀번호: 관리자 @ 666666
로그인 후, 해당 ID 장치의 데이터 옵션을 클릭하여 해당 데이터를 볼 수 있습니다.
ID 위치는 그림에서 표시됩니다.
얻어진 데이터는 다음과 같습니다 (hexadecimal), 거리 단위는 6m 이하의 0.1mm, 범위 단위는 6m 이상의 mm이며 온도 단위는 °C입니다. 90 바이트는 액체 수준의 값입니다.그리고 11 바이트는 온도 값입니다이 경우 액체 레벨 값은 08E3, 단위는 mm, 온도 값은 001B입니다. 소수점으로 변환하면센서는 2275mm의 액체 수치를 측정하고 27°C의 온도를 측정합니다..
KSULR-100 유니버설 LORA RTU는 모두 485 출력이며, 인수 상자에 따라 센서의 레이블에 연결할 수 있습니다.
7.1설치
7.1.1 주의 사항
부적절한 설치 및 건설로 인한 장비 손상을 피하기 위해 다음의 예방 조치를 취하십시오.
7.1.2설치 도구를 준비
설치 도구는 장비 설치에 제공되지 않습니다. 실제 설치 환경에 따라 다음 설치 도구를 준비하십시오.
7.1.3장비 실내 설치
벽에 장착된 장치
먼저, 벽에 설치 위치에 평평한 다기능 상자를 배치, 그리고 설치 구멍을 표시 하 고 마커를 사용 합니다.타격 드릴 (8mm의 드릴 비트) 는 벽 표시 위치에 구멍을 뚫기 위해 사용됩니다., 그리고 고무 장갑은 다시 구멍에 넣습니다. 망치는 고무 장갑을 때리기 위해 사용됩니다. 그래서 고무 장갑은 설치 구멍에 있습니다. 마지막으로,사이즈가 있는 나사 벽에 다기능 상자를 고정하는 데 사용됩니다.
기둥 장착 방법
첫째, 고정 나사를 사용하여 다기능 상자의 뒷면에 뒷판을 고정하고, 둘째, 고리를 사용하여 다기능 상자의 뒷면에 있는 뒷판 구멍을 통과합니다.다시 올림에 올림을 묶어, 마지막으로 작은 스크루드라이버를 사용하여 고리를 단단히 잠그고 설치가 완료됩니다.
7.1.4야외 설비 설치
데이터 통신 형식의 설명
| 포트 | 위/아래 | 유해물 | 설명/평론 | ||
| 센서 타입 | 프레임 타입 | 데이터 형식 | |||
| 43 | 위쪽 | 0x04 | 0x01 | ADC |
3 바이트: 첫 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 0이고, 낮은 전압의 1이고, 낮은 7비트는 전압의 값입니다. 실제 값은 3.3V의 0x21과 같이 10로 나눌 필요가 있습니다.정상 전압, 3.1V, 저전압에 0x9F ADC 데이터의 2-3 바이트는 2 바이트를 차지하고 보고 값은 1000으로 나눌 수 있습니다. 예를 들어 3.3V에 0xce4 |
| 43 | 위쪽 | 0x04 | 0x02 | IIC |
N+1 바이트: 첫 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 0이고, 낮은 전압의 1이고, 낮은 7비트는 전압의 값입니다. 실제 값은 3.3V의 0x21과 같이 10로 나눌 필요가 있습니다.정상 전압, 3.1V, 저전압에 0x9F 2-N+1 바이트 IIC 데이터 N 바이트는 구성된 읽기 레지스터의 수와 같습니다 |
| 43 | 위쪽 | 0x04 | 0x03 | RS485 |
N+1 바이트 첫 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 0이고, 낮은 전압의 1이고, 낮은 7비트는 전압의 값입니다. 실제 값은 3.3V의 0x21과 같이 10로 나눌 필요가 있습니다.정상 전압, 3.1V, 저전압에 0x9F 2-N + 1 바이트 RS485 데이터는 센서에서 장치에 전송 된 데이터와 일치 |
| 43 | 위쪽 | 0x04 | 0x04 | 온도 |
3 바이트: 첫 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 0이고, 낮은 전압의 1이고, 낮은 7비트는 전압의 값입니다. 실제 값은 3.3V의 0x21과 같이 10로 나눌 필요가 있습니다.정상 전압, 3.1V, 저전압에 0x9F 2-3 바이트의 온도 데이터 두 바이트 중 가장 높은 비트, 0: 정상, 1: 경보; 가장 낮은 15 비트 서명 정수, 가장 높은 바이트 먼저, 실제 값은 100로 나눌 수 있습니다. (예를 들어, 97E6는 경보를 나타냅니다.온도는 61입니다..18 °C 또는 6FED는 경보가 없습니다. 온도는 -41.15 °C입니다.) |
7.2저장 및 운송
1, 제품은 -40 °C ~ + 80 °C에서 보관되어야하며, 상대 습도는 90% 이상이 아니며, 환기가 잘되고 건조하며, 부식 가스가 없는 창고입니다.
이 제품은 인증서와 사용 설명서와 함께 하나의 패키지에 포장됩니다. 운송 중에 강한 충돌은 엄격히 금지됩니다.
7.3보증 조건
사용자들은 지침을 엄격히 준수하고, 올바른 배선, 설치, 케이스 유지보수, 이 제품은 1 년 동안 무료 보증.
다음 사정은 보증에 포함되지 않습니다:
1회로 보드와 그 구성 요소를 분리합니다.
2. 번개 또는 강력한 전기가 시스템으로 들어가서 회로를 태워버립니다.
3전원 공급 전압이 한계값을 초과하면 회로판이 고장납니다.
4. 전기 상자 물 또는 다른 외체;
5잘못된 선택, 제품의 사용 범위를 초과;
6센서 또는 전체 기계의 특정 부분이 손상되거나 손상됩니다.
