| 전체 눈금: | 6가우스 | 스케일 팩터 변형: | 0.05% |
|---|---|---|---|
| 비선형성: | 00.1% | 소음 밀도: | 200μg/√Hz |
| g-SENSITITY: | 0.1°/s/g | 직렬 포트 통신: | TTL |
| 롤/피치 정확도(동적): | 1 deg (rms) | 대역폭(-3dB): | 180 |
| 하이 라이트: | 선박 모니터링 관성 측정 단위,비선형ITy 0.1% 관성 측정 단위,고밀도의 관성 측정 장치 |
||

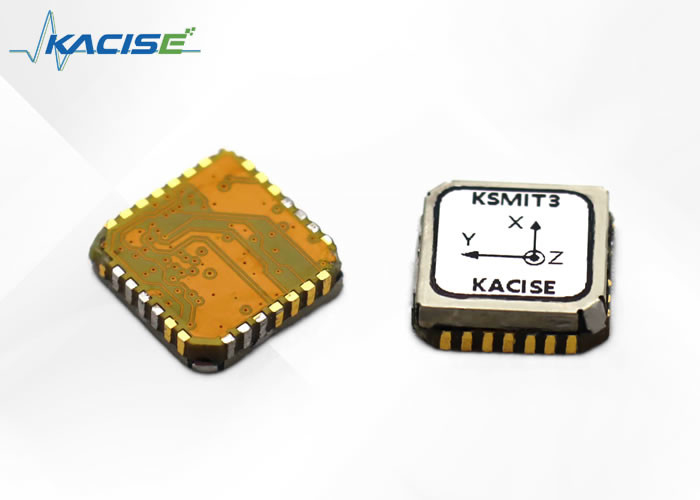

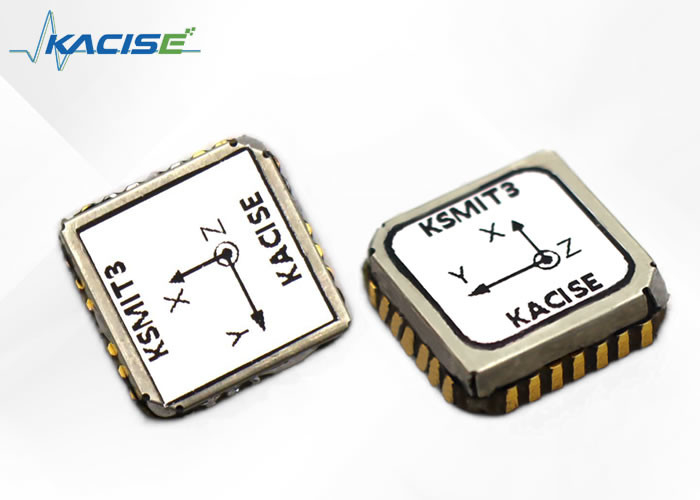

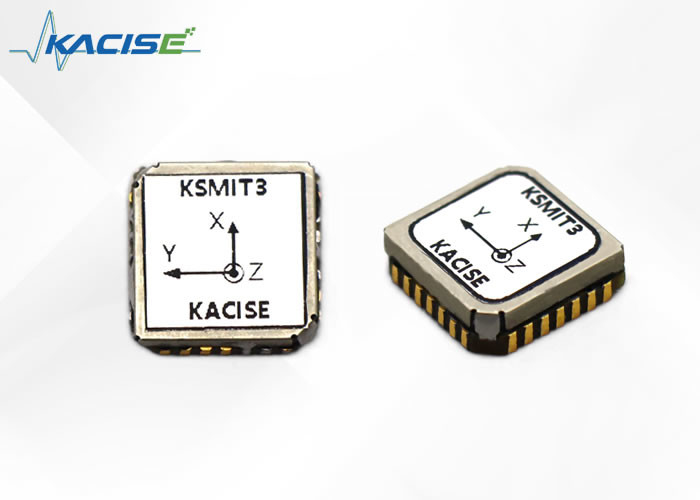

KSMIT3는 완전히 기능적인 자립 모듈로 제공되는 최첨단 태도 헤더 및 참조 시스템입니다.어떤 시스템에도 쉽게 통합할 수 있습니다..
이 혁신적인 시스템은 완전히 문서화 된 산업 표준 통신 프로토콜을 자랑합니다. 이는 데이터 메시지의 주파수, 출력 형식 및 데이터 측면에서 사용자 정의 할 수 있습니다.신호는 보드 위에서 처리됩니다.이 기능은 KSMIT3를 간단한 MCU 운영 환경에서 사용하기에 이상적입니다.
KSMIT3는 역학적 조건 하에서 1도 RMS의 뒤집기 및 피칭 정확성과 2도 RMS의 기울기 정확성을 갖춘 높은 정확성을 갖추고 있습니다. 그 출력은 매우 안정적입니다.모든 물체나 항해의 제어와 안정화에 사용하기에 완벽합니다.드론과 같이
● 12.1 x 12.1mm 모듈에서 완전 성능 AHRS
● 플립/피치 정확성 (동적) 1.0도
● 방향 정확성 2.0도
● 주 프로세서 에 대한 매우 낮은 요구
● 제품 전체 수명 주기에 대한 통일 인터페이스
● 낮은 전력 (45mW 3.0V)
● PLCC28 PCB (12.1 x 12.1 x 2.6 mm) 와 호환 됩니다.
| 항목 | 매개 변수 (유형적 값) | |
| 태도 정확성 | 윙 정확도 (동적) | 2도 (rms) |
| 롤/피치 정확도 (동적) | 1도 (rms) | |
| 가이로스코프 | 전체 규모 | ±2000°/s |
| 실행중의 편향 안정성 | 10°/h | |
| 비선형성 | 00.1% | |
| 스케일 요인 변동 | 00.05% | |
| g-SENSITITY | 0.1°/s/g | |
| 소음 밀도 | 00.01o/s/√Hz | |
| 대역폭 (-3dB) | 180Hz | |
| 가속계 | 전체 규모 | ±16g |
| 실행중의 편향 안정성 | 00.1mg | |
| 비선형성 | 00.5% | |
| 스케일 요인 변동 | 00.05% | |
| 소음 밀도 | 200μg/√Hz | |
| 대역폭 (-3dB) | 180 | |
| 마그네토미터 | 전체 규모 | 6가우스 |
| 비선형성 | 00.1% | |
| 결의 | 120ugauss | |
| 소음 (rms) | 50ugauss | |
| 인터페이스 | 공급 전압 | 3.3v DC |
| 일련 포트 통신 | TTL | |
| 출력 주파수 | 100hz@230400 바우드 속도 | |
KSMIT3는 오른손 좌표계를 사용하고 기본 센서 프레임은 그림 13에 표시된 것처럼 정의됩니다. 센서 프레임 기원의 더 정확한 위치를 위해,하드웨어 통합 설명서를 참조하십시오.출력 참조 좌표 체계와 함께 일반적으로 사용되는 데이터 출력 중 일부는 그림 1에 나열되어 있습니다.
그림 1 KSMIT3 모듈의 기본 센서 고정 좌표 시스템
그림 2:KSMIT3 모듈 다이어그램
바우드 속도는 115200bps, 230400bps, 그리고 460800bps이다. 데이터 비트 8, 정지 비트 1, 체크 비트 없다. 높은 바이트가 먼저, 낮은 바이트가 마지막이다. 데이터 업데이트 주파수 f=100Hz.기본 baud 속도는 230400bps입니다..
| 바이트 수 | 이름 | 바이트 타입 | 크다-카티온 | 범위 | 1IT | 설명 |
| 1~2 | 프레임 헤더 | U,2 | 0XAA 71 | |||
| 3 | 프레임 형식 번호 | 고정 값 3=0x03 | ||||
| 4 | 통신 프레임 길이 | 고정 값 100=0x64 | ||||
| 5~13 | 자이로 | S3*3 | 1e-4 | ±838.8608 | °/s | X/Y/Z 오른쪽/전면/위 |
| 14~22 | 엑스 | S3*3 | 1e-5 | ± 8388608 | g | X/Y/Z 오른쪽/전면/위 |
| 23~28 | 마그 | S3*2 | 1e-2 | ± 32768 | UT | X/Y/Z 오른쪽/전면/위 |
| 29~31 | Hbar | S1*3 | 1e-2 | ±8388608 | 마바르 | 바로미터 |
| 32 | 국기 | U,1 |
BIT1-마그네틱 유효 표시 1- 유효 BIT2-바로메트릭 유효 플래그 1- 유효 BIT3- GPS_exist GPS 정보 출력 또는 아니 0- GPS 정보가 없습니다. 1- GPS 정보 사용 가능 BIT4-GPS 정보 유효 플래그 1- 유효 BIT5-8 0 채우기 |
|||
| 33~40 | 시스템 예약 된 단어 | |||||
| 41~49 | GPS_Vele/N/U | S3*3 | 1e-4 | ±838.8608 | m/s | GPS 동쪽/북쪽/하늘 속도 |
| 50~60 | GPS_Lon/Lan | S2*4 | 1e-7 | ± 2147483648 | ° | GPS 길도/GPS 위도 |
| GPS_Hmsl | S1*3 | 1e-2 | ±8388608 | m | GPS AltITude | |
| 61~62 | GPS_헤드모트 | S1*2 | 1e-2 8 | ± 3276 | ° | GPS 방향 |
| 63 | GPS_상태 | U,1 |
BIT1~4-GPS 위치 위성 수 (최고 15개) BIT5 -GPS 위치 표시 1 유효 BIT6~8- GPS 위치 설정 유형 GPS_ Fixtype 0x00=정치되지 않습니다 0x01=죽은 계산만 0x02=2d 수정 0x03=3d-Fix 0x04=Gnss+죽은 수신자 결합 0x05=시간만 수정 |
|||
| 64~65 | GPS_Pdop | U,2 | 1e-2 | |||
| 66~71 | Ins_Att | S2*2 | 1e-2 | ± 32768 | ° | Ptich ±90° 롤 ±180° |
| S1*2 | 655.36 | ° | 굽기 ±180° | |||
| 72~80 | Vn | S3*3 | 1e-4 | ±838.8608 | m/s | Vel_E/N/U |
| 81~89 | 포스 | S2*4 | 1e-7 | ± 2147483648 | ° | 길이/비대 |
| S1*3 | 1e-2 | ±8388608 | m | AltITude | ||
| 92 | 모드와 시나리오 | U,1 |
BIT1~4- 작업 모드 Align=1; Ins=2; Ahrs=3; Vg=4 BIT5~8- 작업 시나리오 1=보드 ;2=실내; 3=보드 4= 고정 날개;5=로터 |
|||
| 93~96 | 기금 | 0 채우기 | ||||
| 97~98 | 온도 | S,2 | 1e-2 | ± 32768 | °C | |
| 99 | 카운트 | U,1 | ||||
| 100 | 체크 코드 | 체크 BIT 앞의 모든 문자 합 | ||||
그림3: KSMIT3 모듈의 핀 구성 (위쪽 보기)
| 수 | 이름 | 종류 | 설명 |
| 7 | VDDIO | 힘 | 디지털 공급 전압 |
| 8 | GND | ||
| 23 | UART_RX | UART 인터페이스 | 수신기 데이터 입력 |
| 24 | UART_TX | UART 인터페이스 | 송신기 데이터 출력 |
| 25 | GND | ||
| 18 | AUX_RX A | 보조 GNSS 인터페이스 | GNSS 모듈에서 수신기 데이터 입력 |
| 19 | UX_TX | 보조 GNSS 인터페이스 | GNSS 모듈에 전송자 데이터 출력 |
| 20 | SYNC_PPS | 보조 GNSS 인터페이스 | GNSS 모듈에서 입력되는 초당 펄스 |
이 제품은 켜면 기본값으로 "지속 출력" 상태로 설정되며, 매개 변수를 설정하려면 먼저 "제지 출력" 명령어를 보내야 합니다. 주의:사용자가 자동으로 연속 전송 상태로 전환하기 위해 전원을 켜고 다시 시작해야합니다..
1 정지 출력
출력을 중지하는 것은 전원 전원 상태의 기본 "지속 출력" 상태에서 "패라미터 설정" 상태로 전환하는 것입니다.
* PA 공간 GS01 공간 STOP 카레트 반환
답:
* PA 공간 GS01 공간 STOP 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 STOP 공간 1차 복귀 성공
2 작업 시나리오를 설정
제품은 다른 응용 시나리오에 따라 필터 매개 변수를 전환해야합니다. 작업 시나리오에는 자동차 장착, 실내 (스윙 테이블) 선박, 고정 날개 및 로터,전원 전원 전원 전원.
장면 스위칭은 실제 현장에 전원을 켜면 기본 "차 장면"을 스위칭하는 것입니다.
보내: * PA 공간 GS01 공간 SCENES 공간 1 카레트 반환
답:
* PA 공간 GS01 공간 SCENES 공간 1 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 SCENES 공간 1 공간 1 캐리지가 돌아왔다
참고: 하단에 표시된 문자는 자동차에 장착된 1개, 실내용 2개, 선박에 장착된 3개, 고정 날개 4개, 로터 옵션 5개입니다.
3 Baud 비율을 설정
전원을 켜기 위한 기본 바드 속도는 230400bps로 명령어를 보내서 스위치할 수 있습니다.
전송: * PA 공간 GS01 공간 BAUD 공간 1 캐리 재귀
답:
* PA 공간 GS01 공간 BAUD 공간 1 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 BAUD 공간 1 공간 1 캐리지가 돌아왔다
참고: 하부 표시 된 문자의 내용은 선택 사항인 1-115200bps, 2-230400bps 및 3-460800bps입니다.
4 공장 설정 복원
공장 설정을 복원하는 것은 작업 장면, 프레임 형식, baud 속도, 자기 경사 및 자기장 캘리브레이션을 기본 값으로 설정하는 것을 포함합니다.
보내: * PA 공간 GS01 공간 RESET 캐리지를 반환
답:
* PA 공간 GS01 공간 RESET 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 RESET 공간 1차대 복귀 성공
5 자기 기울기 각을 설정
기본 자기 기울기는 0이고, 양성 자기 북동쪽과 음성 자기 서쪽이 있습니다.
전송: * PA 공간 GS01 공간 MDEC 공간 +/- XX.XX 카레트 반환
답:
* PA 공간 GS01 공간 MDEC 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 MDEC 공간 1 캐리호 복귀 성공
참고: 자기 기울기 각도가 -2.5도라면, 밑줄 줄은 -02입니다.50; 자기 기울기 각도가 +1.5도라면, 밑줄 줄은 +01이다.50.
6 자기장 캘리브레이션
자기 센서의 작동에서 IT는 주변 전자기장의 간섭에 의해 영향을받을 수 있습니다.자기 센서에서 측정된 XYZ 축의 자기장 강도의 각기 다른 편차와 변형으로 이어질 수 있습니다.자기장 캘리브레이션은 주변 자기장 환경의 알고리즘 학습을 통해 부드럽고 단단한 자기 간섭을 보상합니다. 따라서,우리는 강렬하게 매 설치 후 및 자기장 환경의 변경 후 자기장 정정 실행되어야 하는 것을 권장합니다..
자기장 캘리브레이션을 수행 할 때 주변 방해 물질은 변하지 않아야합니다 (즉,제품 회전 과정과 제품의 상대적 위치캘리브레이션은 운영자가 휴대 전화, 자기 카드, 열쇠, 또는 자신의 몸에 전자기장에 영향을 줄 수있는 금속 또는 전력 장치가 없도록 요구합니다.
주의: 제한된 간섭 범위 내에서만 자기장 정정 작업이 보상 효과를 가질 수 있습니다.자기 센서의 범위는 대략 더하기 마이너스 1 가우스입니다, 북반구의 지자기장의 약 두 배입니다. 자기장 간섭 값이 더 이상 또는 마이너스 0.5 가우스를 초과하면 자기계수는 포화 상태에 도달 할 수 있습니다.이효과를 저해하는캘리브레이션이 실패하면 IT는 문제가 발생했다는 것을 나타냅니다.
2D 캘리브레이션
참고: 제품이 3D로 회전할 수 없을 때 2D 캘리브레이션을 사용할 수 있습니다. 제품의 실제 기울기 각도가 5도 미만일 것을 권장합니다.2D 캘리브레이션은 인터페이스 또는 일련 포트를 통해 명령을 발송하여 완료 할 수 있습니다..
1캘리브레이션 시작: 사용자 캘리브레이션 전에, 전송
보내: * PA 공간 GS01 공간 MCAL 공간 START 캐리거 반환
답:
* PA 공간 GS01 공간 MCAL 공간 START 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 MCAL 공간 START 공간 1차대 복귀 성공
2 중지 캘리브레이션: 2 회전 이상 수평 회전을 시작 하 고 완료 후 전송
보내: * PA 공간 GS01 공간 MCAL 공간 END 캐리호 반환
답:
* PA 공간 GS01 공간 MCAL 공간 0 카레트 반환 실패
*PA 공간 GS01 공간 MCAL 공간 1 공간 X: x.xx 공간 Y: y.yy 카레고 반환 성공
참고: 0.90-1의 캘리브레이션 결과를 반환하는 것은 좋은 캘리브레이션 결과를 나타내고, >1.1 또는 <0.9은 나쁜 캘리브레이션 결과를 나타냅니다.
3. 캘리브레이션 결과를 저장: 사용자 캘리브레이션 후, 캘리브레이션 결과를 기반으로 저장 여부를 결정합니다.
보내: * PA 공간 GS01 공간 MCAL 공간 SAVE 캐리 재귀
답:
* PA 공간 GS01 공간 MCAL 공간 SAVE 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 MCAL 공간 SAVE 공간 1차 복귀 성공
4명확한 캘리브레이션 결과: 캘리브레이션 후 사용자는 캘리브레이션 결과에 따라 클리어 여부를 결정합니다.
전송: * PA 공간 GS01 공간 MCAL 공간 CLEAR 캐리 재귀
답:
* PA 공간 GS01 공간 MCAL 공간 CLEAR 공간 0 카레트 반환 실패
* PA 공간 GS01 공간 MCAL 공간 CLEAR 공간 1차대 복귀 성공
