군사용 진동 센서 가속 측정 단위, 오차 값 K0/K1≤±3mg

군사용 진동 센서 가속 측정 단위, 오차 값 K0/K1≤±3mg

Place of Origin:

China (Mainland)

브랜드 이름:

Kacise

인증:

certificate of explosion-proof, CE

Model Number:

KSJB2

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
오차 값 K0/K1:
≤±3mg
범위:
±70g
저장 온도 범위:
-60~+120°C
무게:
≤80g
크기:
Ф25.4mm X30mm
소음:
5mV
작동 온도:
+85' C에 대한 -55' C
전원 공급:
12V-15V
지불 및 배송 조건
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
제품 설명

제품 설명:

KSJB2 시리즈 쿼츠 유연 가속도계는 광범위한 군사 응용 분야에서 관성 탐색을 위해 설계 된 예외적으로 정확한 센서이며 최대 100g까지 힘을 측정 할 수 있습니다.이 제품은 장기간 안정성이 뛰어나다는 점에서 높은 평가를 받고 있습니다., 반복성, 시작 성능, 다양한 환경에 적응성, 그리고 놀라운 신뢰성

그것은 정적 및 동적 테스트를 위해 모두 사용할 수 있으며 표준 진동 및 기울기 센서로도 사용됩니다.센서의 출력 전류는 적용 된 힘 또는 가속에 직접 비례합니다, 사용자들은 적절한 샘플링 저항을 선택하여 정밀 조정할 수 있습니다.내장 온도 센서는 필요에 따라 온도 변화의 영향을 최소화하기 위해 오프셋 값과 스케일 인자를 보상 할 수 있습니다..

이 센서의 응용 분야는 항공우주, 항공, 해군 작전, 무기 및 다양한 다른 분야에서 사용되는 고정도 군사 항법 시스템에서 관성 측정,그리고 정밀 기기 장비의 진동 격리 및 기울기 테스트.

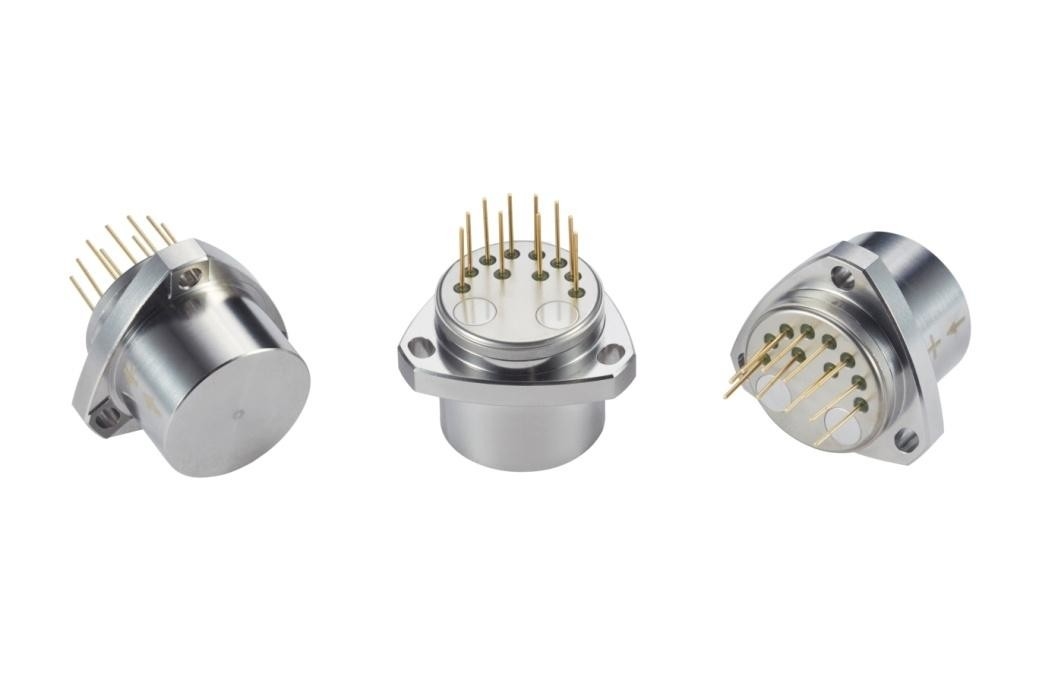

군사용 진동 센서 가속 측정 단위, 오차 값 K0/K1≤±3mg 0

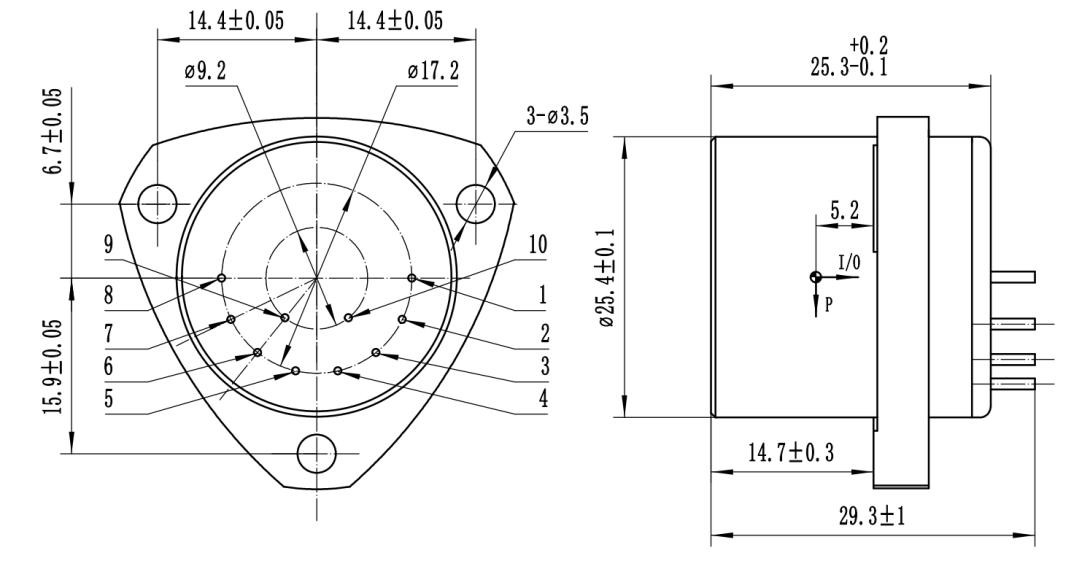

도표와 핀 정의:

군사용 진동 센서 가속 측정 단위, 오차 값 K0/K1≤±3mg 1

그림 I: 우주 가속도 측정기



핀의 일반적인 정의: 1, 신호 출력; 2. 빈; 3, -15V; 4, +15V; 5, 전원 공급 및 신호 지상; 6. 빈; 7. 빈; 8. 빈; 9, -9V 출력; 10, +9V 출력.

기술 매개 변수:

번호 매개 변수 KSJB2-01 KSJB2-02 KSJB2-03
1 적용 범위 ±70g ±70g ±70g
2 임계 값 5μg 5μg 5μg
3 오차 값 K0/K1 ≤±3mg ≤±3mg ≤±5mg
4 스케일 인수 K1 00.8~1.2mA/g 00.8~1.2mA/g 00.8~1.2mA/g
5 2차 비선형 계수 K2 ≤±10μg/g2 ≤±15μg/g2 ≤±20μg/g2
6 0g 4시간 단기 안정성 ≤ 10μg ≤15μg ≤ 20 μg
7 1g 4시간 단기 안정성 ≤ 10ppm ≤15ppm ≤ 20ppm
8 오차 값 합성 반복성 σK0(1σ, 한 달) ≤ 10μg ≤ 20 μg ≤ 30μg
9 스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) ≤15ppm ≤ 30ppm ≤50ppm
10 비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) ≤±10 μg/g2 ≤±20 μg/g2 ≤±30μg/g2
11 오차 값 온도 계수 ((온도 영역 전체의 평균 값) ≤±10 μg /°C ≤±30μg /°C ≤±50μg/°C
12 스케일 요인 온도 계수 (온도 영역 전체의 평균 값) ≤±20ppm /°C ≤±30ppm /°C ≤±50ppm /°C
13 소음 ( 샘플링 저항은 840Ω) ≤5mv ≤5mv ≤5mv
14 자연 빈도 400~800 Hz 400~800 Hz 400~800 Hz
15 대역폭 800~2500 Hz 800~2500 Hz 800~2500 Hz
16 무작위 진동 6g ((20-2000Hz) 6g ((20-2000Hz) 6g ((20-2000Hz)
17 파업 100g,8ms,1/2sin 100g,8ms,1/2sin 100g,8ms,1/2sin
18 작동 온도 범위 -55°C+85°C -55°C+85°C -55°C+85°C
19 저장 온도 범위 -60~+120°C -60~+120°C 60~+120°C
20 전원 공급 ±12~±15V ±12~±15V ±12~±15V
21 현재 소비 ≤±20mA ≤±20mA ≤±20mA
22 온도 센서 사용자 사용자 지정 사용자 사용자 지정 사용자 사용자 지정
23 차원 F25.4X30mm F25.4X30mm F25.4X30mm
24 무게 ≤ 80g ≤ 80g ≤ 80g

참고:



1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;



2온도 센서: AD590, pt1000, 18B20로 나뉘어



3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.



4사용자 설치 요구 사항에 따라, 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있습니다,다른 시험 요구 사항은 고객의 요구 사항에 따라 수행 할 수 있습니다..
