원래 장소: | 중국 (본토) |
브랜드 이름: | Kacise |
인증: | certificate of explosion-proof, CE |
모델 번호: | KSJB1 |
최소 주문 수량: | 1pcs |
---|---|
포장 세부 사항: | 각 장치에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
배달 시간: | 5-8 일로 일합니다 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 1주일에 1000개 부분 |
범위: | ±50g | 임계치: | 5μg |
---|---|---|---|
오차 값 K0/K1: | ≤±3mg | ||
하이 라이트: | 항공 우주 석영 가속도계,고 정밀 쿼츠 유연 가속 기,군사용 쿼츠 유연 가속기 |

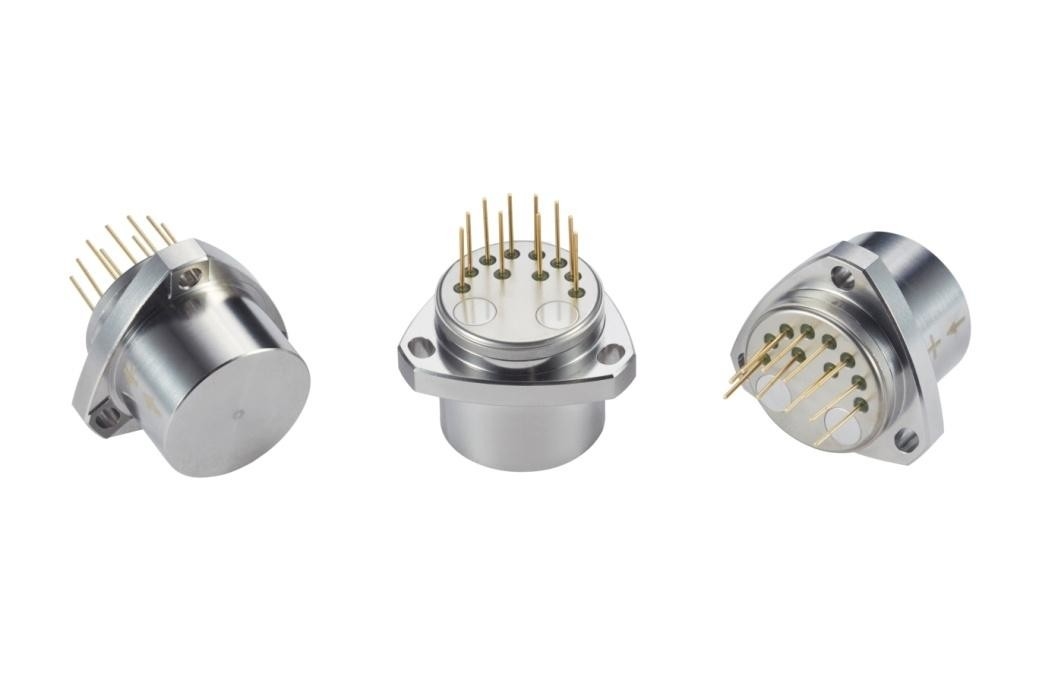

KSJB1 시리즈 쿼츠 유연 가속도계는 고 정밀 군사 관성 항법 등급 가속도계입니다. 제품은 우수한 장기 안정성, 반복성, 시작 성능,환경 적응력 및 높은 신뢰성그것은 정적 테스트와 동적 테스트를 위해 사용될 수 있으며 또한 표준 진동 센서와 기울기 센서입니다.
제품의 출력 전류는 힘 또는 가속과 선형이며 사용자는 높은 정밀 출력을 달성하기 위해 계산을 통해 적절한 샘플링 저항을 선택할 수 있습니다.그리고 사용자 요구 사항에 따라 온도 센서 내장 될 수 있습니다, 부분 값과 규모 인자를 보상하는 데 사용되는, 환경 온도의 영향을 줄입니다.
응용 프로그램: 항공우주, 항공, 선박, 무기 및 기타 분야에서 고 정밀성 관성 내비게이션 시스템의 관성 측정 및 진동 격리 테스트, 관성 측정 장치.
도표와 핀 정의:
그림 I: 우주 가속도 측정기
핀의 일반적인 정의: 1, 신호 출력; 2. 빈; 3, -15V; 4, +15V; 5, 전원 공급 및 신호 지상; 6. 빈; 7. 빈; 8. 빈; 9, -9V 출력; 10, +9V 출력.
장착 구멍은 U 모양입니다.
장착 구멍은 U 모양이고 핀은 8 핀입니다
바깥 차원은 정사각형입니다.
기술 매개 변수:
번호 | 매개 변수 | KSJB1-01 | KSJB1-02 | KSJB1-03 |
1 | 적용 범위 | ±50g | ±50g | ±50g |
2 | 임계 값 | 5μg | 5μg | 5μg |
3 | 오차값 K0/K1 | ≤±3mg | ≤±3mg | ≤±5mg |
4 | 스케일 인수 K1 | 10.05~1.30mA/g | 10.05~1.30mA/g | 10.05~1.30mA/g |
5 | 2차 비선형 계수 K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
6 | 0g 4시간 단기 안정성 | ≤ 10μg | ≤ 10μg | ≤15μg |
7 | 1g 4시간 단기 안정성 | ≤ 10ppm | ≤ 10ppm | ≤15ppm |
8 | 오차 값 합성 반복성 σK0(1σ, 한 달) | ≤ 10μg | ≤ 20 μg | ≤ 30μg |
9 | 스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) | ≤15ppm | ≤ 30ppm | ≤50ppm |
10 | 비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30μg/g2 |
11 | 오차 값 온도 계수 ((온도 영역 전체의 평균 값) | ≤±10 μg /°C | ≤±30μg /°C | ≤±50μg/°C |
12 | 스케일 요인 온도 계수 (온도 영역 전체의 평균 값) | ≤±10ppm /°C | ≤±30ppm /°C | ≤±50ppm /°C |
13 | 소음 ( 샘플링 저항은 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
14 | 자연 빈도 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
15 | 대역폭 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
16 | 무작위 진동 | 6g ((20-2000Hz) | 6g ((20-2000Hz) | 6g ((20-2000Hz) |
17 | 파업 | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
18 | 작동 온도 범위 | -55~+85°C | -55~+85°C | -55~+85°C |
19 | 저장 온도 범위 | -60~+120°C | -60~+120°C | -60~+120°C |
20 | 전원 공급 | ±12~±15V | ±12~±15V | ±12~±15V |
21 | 현재 소비 | ≤±20mA | ≤±20mA | ≤±20mA |
22 | 온도 센서 | 사용자 사용자 지정 | 사용자 사용자 지정 | 사용자 사용자 지정 |
23 | 차원 | F25.4X30mm | F25.4X30mm | F25.4X30mm |
24 | 무게 | ≤ 80g | ≤ 80g | ≤ 80g |
참고:
1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;
2온도 센서: AD590, pt1000, 18B20로 나뉘어
3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.
4사용자 설치 요구 사항에 따라, 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있습니다,다른 시험 요구 사항은 고객의 요구 사항에 따라 수행 할 수 있습니다..
