원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KSJB3

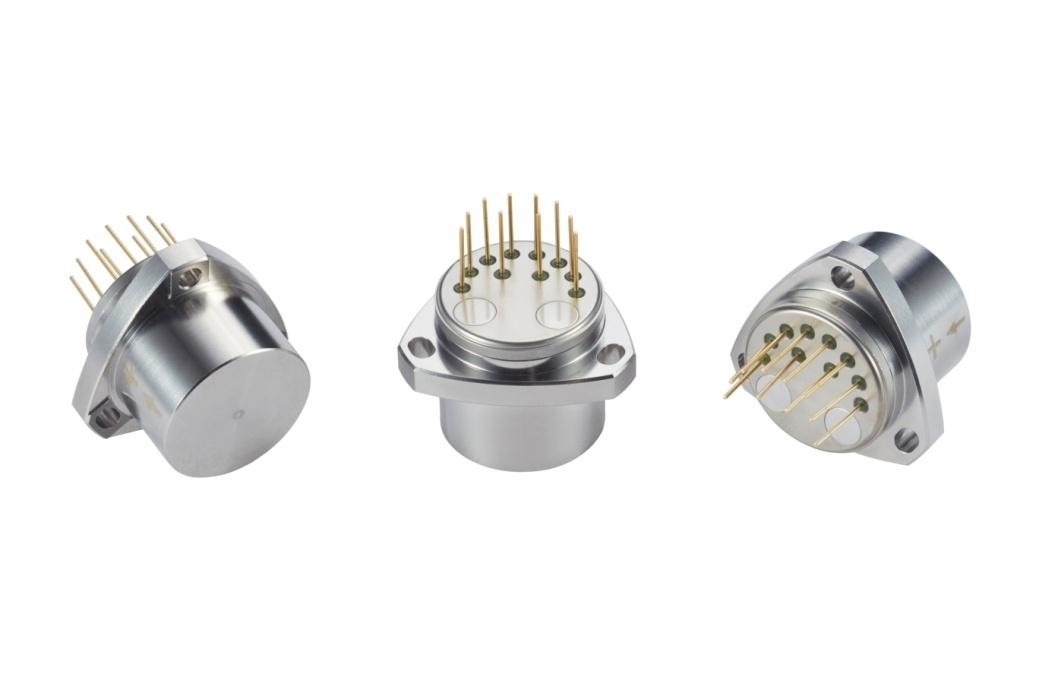

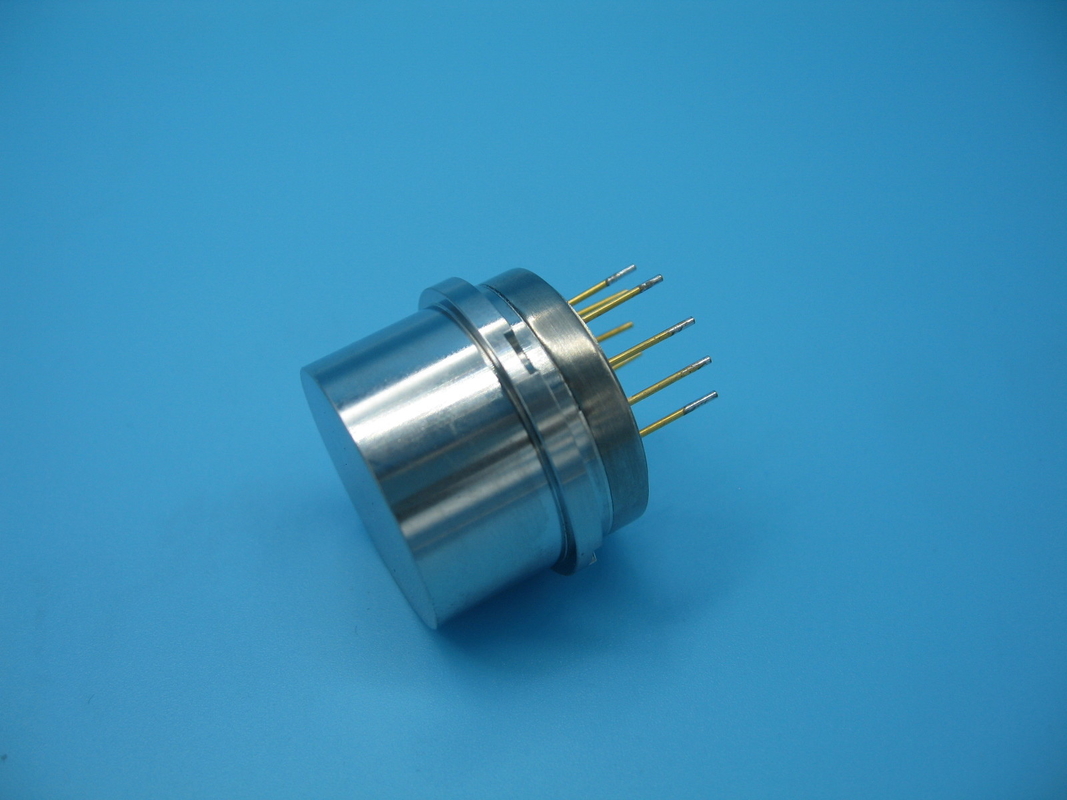

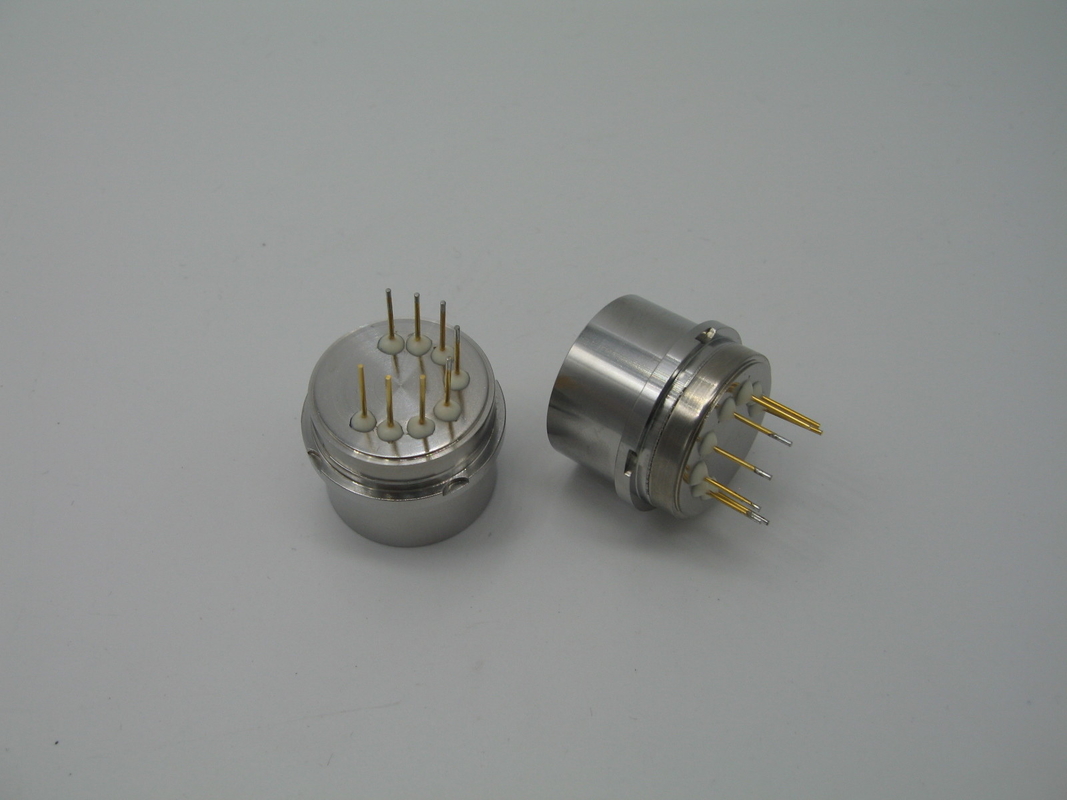

KSJB3 시리즈 쿼츠 유연 액셀로미터는 작고 고 정밀, 많은 수의 군사 관성 항법 레벨 액셀로미터, 제품은 우수한 장기 안정성, 반복성,시작 성능, 환경 적응력 및 높은 신뢰성 및 기타 특성, 정적 테스트에 사용할 수 있습니다. 동적 테스트에 사용할 수 있습니다.또한 표준 진동 센서와 기울기 센서입니다..
이 제품은 독특한 소형 디자인과 포장 과정을 채택하고, 출력 전류와 힘 또는 가속은 선형입니다.사용자는 계산을 통해 적절한 샘플링 저항을 선택할 수 있습니다., 높은 정밀 출력을 달성하기 위해. 내장 온도 센서는 사용자 필요에 따라 주변 온도의 영향을 줄이기 위해 오프셋 값과 스케일 인수를 보상하는 데 사용할 수 있습니다.
응용분야: 군사용 관성 항법 시스템의 관성 측정 및 항공, 항공, 선박의 정밀 기기 및 장비의 진동 격리 시험 및 기울기 시험무기 및 다른 분야.
1.사각형 플랜지 크기
핀 정의:
1, 신호 출력
2, 공기
3전력 -15V
4, 전력 +15V
5, 전력 및 신호 지상
6, 7, 8, 빈
9-9V 또는 pt1000
10, +9V 또는 pt1000
2.삼각형 플랜지 크기
3.반복된 삼각형 플랜지의 차원
4기술 매개 변수
| 번호 | 매개 변수 | KSJB3-01 | KSJB3-02 | KSJB3-03 |
| 1 | 적용 범위 | ±60g | ±60g | ±60g |
| 2 | 임계 값 | 5μg | 5μg | 5μg |
| 3 | 오차 값 K0/K1 | ≤±5mg | ≤±7mg | ≤±5mg |
| 4 | 스케일 인수 K1 | 10.0±0.2mA/g | 10.0±0.2mA/g | 0.6±0.2mA/g |
| 5 | 2차 비선형 계수 K2 | ≤±20μg/g2 | ≤±30μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4시간 단기 안정성 | ≤ 10μg | ≤ 20 μg | ≤ 20 μg |
| 7 | 1g 4시간 단기 안정성 | ≤ 10ppm | ≤ 20ppm | ≤ 20ppm |
| 8 | 오차 값 합성 반복성 σK0(1σ, 한 달) | ≤15μg | ≤50μg | ≤50μg |
| 9 | 스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) | ≤15ppm | ≤50ppm | ≤50ppm |
| 10 | 비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) | ≤±20 μg/g2 | ≤±30μg/g2 | ≤±30μg/g2 |
| 11 | 오차 값 온도 계수 ((온도 영역 전체의 평균 값) | ≤±15μg/°C | ≤±50μg/°C | ≤±50μg/°C |
| 12 | 스케일 요인 온도 계수 (온도 영역 전체의 평균 값) | ≤±15ppm /°C | ≤±80ppm /°C | ≤±50ppm /°C |
| 13 | 소음 ( 샘플링 저항은 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | 자연 빈도 | 350~800 Hz | 350~800 Hz | 350~800 Hz |
| 15 | 대역폭 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | 무작위 진동 | 10g ((20-2000Hz) | 10g ((20-2000Hz) | 10g ((20-2000Hz) |
| 17 | 파업 | 150g,40.5ms,1/2sin | 150g,40.5ms,1/2sin | 150g,40.5ms,1/2sin |
| 18 | 작동 온도 범위 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 저장 온도 범위 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 전원 공급 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 현재 소비 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 온도 센서 | 사용자 사용자 지정 | 사용자 사용자 지정 | 사용자 사용자 지정 |
| 23 | 차원 | F18.2X23mm | F18.2X23mm | F18.2X23mm |
| 24 | 무게 | ≤ 30g | ≤ 30g | ≤ 30g |
5참고:
1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;
2온도 센서: AD590, pt1000, 18B20로 나뉘어
3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.
4사용자 설치 요구 사항에 따라, 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있습니다,다른 시험 요구 사항은 고객의 요구 사항에 따라 수행 할 수 있습니다..
