| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | certificate of explosion-proof, CE |
| 모델 번호: | KSJB2 |
| 최소 주문 수량: | 1PCS |
|---|---|
| 포장 세부 사항: | 각 장치에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 범위: | ±70g | 임계치: | 5μg |
|---|---|---|---|
| 오차 값 K0/K1: | ≤±3mg |

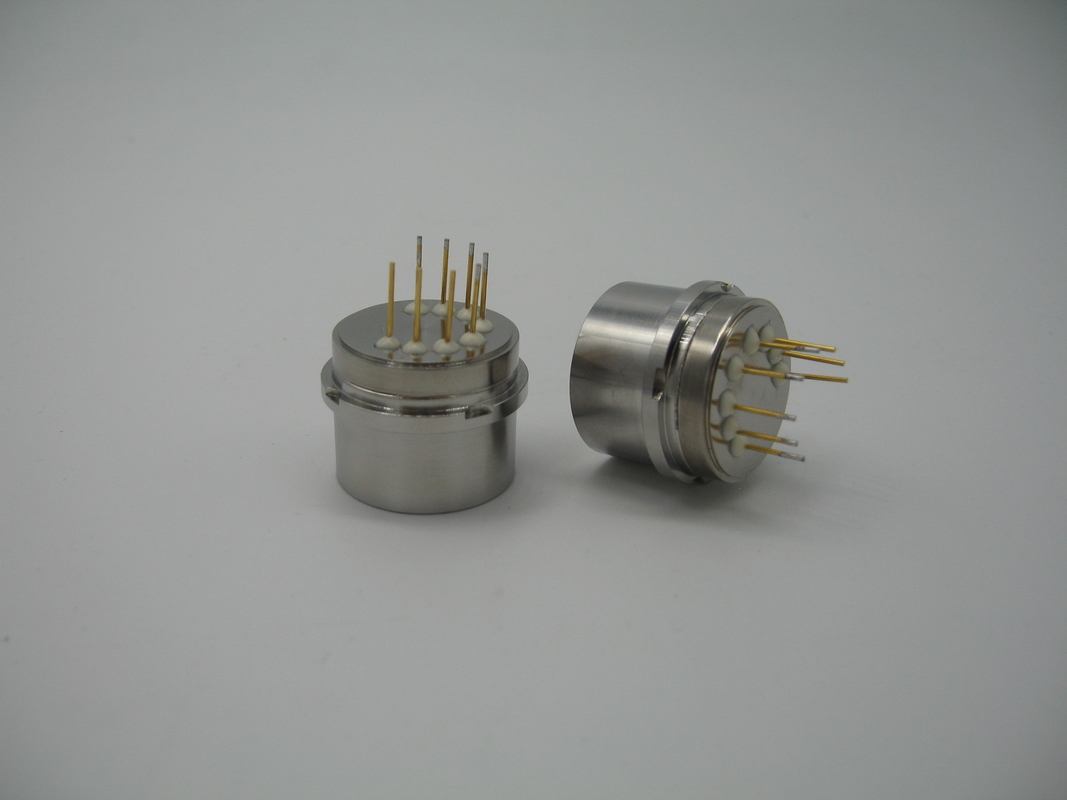

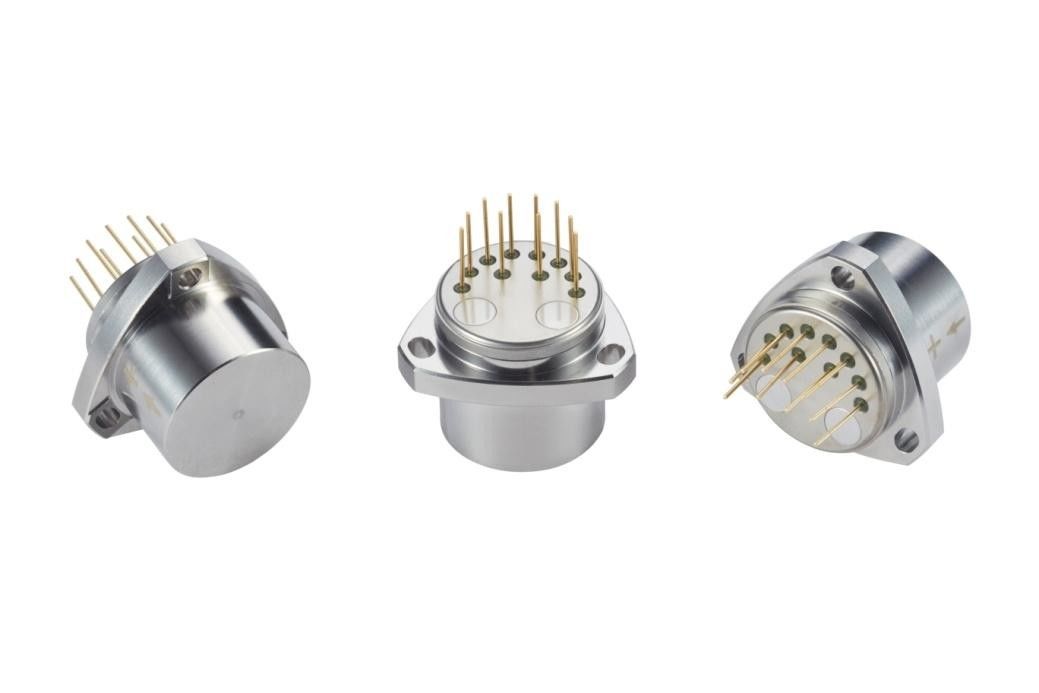

KSJB2 시리즈 쿼츠 유연 가속도계는 많은 수의 군사용 (최고 100g) 용으로 고정도, 관성 항법 레벨 가속도계입니다.제품은 장기적으로 안정성이 뛰어나다, 반복성, 시작 성능, 환경 적응성 및 높은 신뢰성 특성, 정적 테스트에 사용할 수 있습니다 동적 테스트에 사용할 수 있습니다,또한 표준 진동 센서와 기울기 센서입니다..
제품의 출력 전류는 수신된 힘이나 가속과 선형적으로 관계된다.그리고 사용자는 계산을 통해 적절한 샘플링 저항을 선택하여 높은 정밀 출력을 달성 할 수 있습니다.내장 온도 센서는 사용자 필요에 따라 주변 온도의 영향을 줄이기 위해 오프셋 값과 스케일 인자를 보상하는 데 사용할 수 있습니다.
응용 분야: 항공우주, 항공, 선박, 무기 및 기타 분야에서 군사 고정도 관성 탐사 시스템의 관성 측정진동 격리 시험 및 정밀 기기 장비 기울기 시험.
도표와 핀 정의:

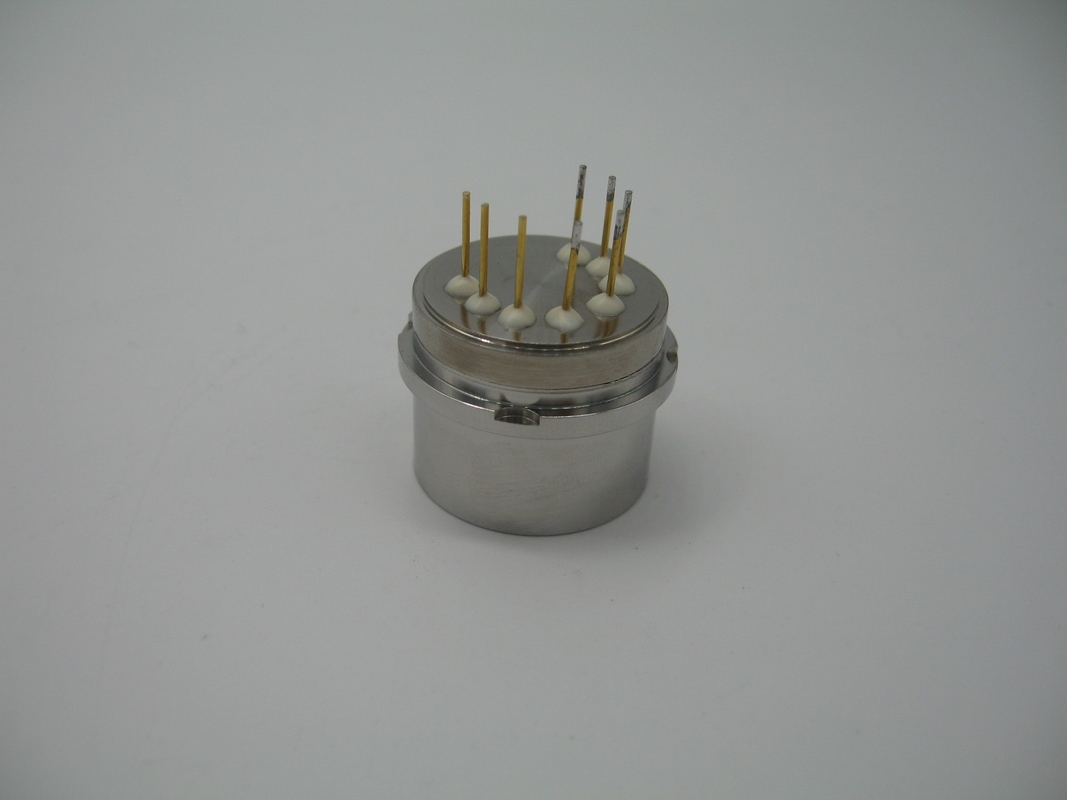

그림 I: 우주 가속도 측정기
핀의 일반적인 정의: 1, 신호 출력; 2. 빈; 3, -15V; 4, +15V; 5, 전원 공급 및 신호 지상; 6. 빈; 7. 빈; 8. 빈; 9, -9V 출력; 10, +9V 출력.
기술 매개 변수:
| 번호 | 매개 변수 | KSJB2-01 | KSJB2-02 | KSJB2-03 |
| 1 | 적용 범위 | ±70g | ±70g | ±70g |
| 2 | 임계 값 | 5μg | 5μg | 5μg |
| 3 | 오차 값 K0/K1 | ≤±3mg | ≤±3mg | ≤±5mg |
| 4 | 스케일 인수 K1 | 00.8~1.2mA/g | 00.8~1.2mA/g | 00.8~1.2mA/g |
| 5 | 2차 비선형 계수 K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4시간 단기 안정성 | ≤ 10μg | ≤15μg | ≤ 20 μg |
| 7 | 1g 4시간 단기 안정성 | ≤ 10ppm | ≤15ppm | ≤ 20ppm |
| 8 | 오차 값 합성 반복성 σK0(1σ, 한 달) | ≤ 10μg | ≤ 20 μg | ≤ 30μg |
| 9 | 스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) | ≤15ppm | ≤ 30ppm | ≤50ppm |
| 10 | 비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30μg/g2 |
| 11 | 오차 값 온도 계수 ((온도 영역 전체의 평균 값) | ≤±10 μg /°C | ≤±30μg /°C | ≤±50μg/°C |
| 12 | 스케일 요인 온도 계수 (온도 영역 전체의 평균 값) | ≤±20ppm /°C | ≤±30ppm /°C | ≤±50ppm /°C |
| 13 | 소음 ( 샘플링 저항은 840Ω) | ≤5mv | ≤5mv | ≤5mv |
| 14 | 자연 빈도 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 대역폭 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | 무작위 진동 | 6g ((20-2000Hz) | 6g ((20-2000Hz) | 6g ((20-2000Hz) |
| 17 | 파업 | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 작동 온도 범위 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 저장 온도 범위 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 전원 공급 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 현재 소비 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 온도 센서 | 사용자 사용자 지정 | 사용자 사용자 지정 | 사용자 사용자 지정 |
| 23 | 차원 | F25.4X30mm | F25.4X30mm | F25.4X30mm |
| 24 | 무게 | ≤ 80g | ≤ 80g | ≤ 80g |
참고:
1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;
2온도 센서: AD590, pt1000, 18B20로 나뉘어
3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.
4사용자 설치 요구 사항에 따라, 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있습니다,다른 시험 요구 사항은 고객의 요구 사항에 따라 수행 할 수 있습니다..
