4-20mA 출력 초음파 도플러 흐름 미터 다채널 센서 연결 및 IP68 보호

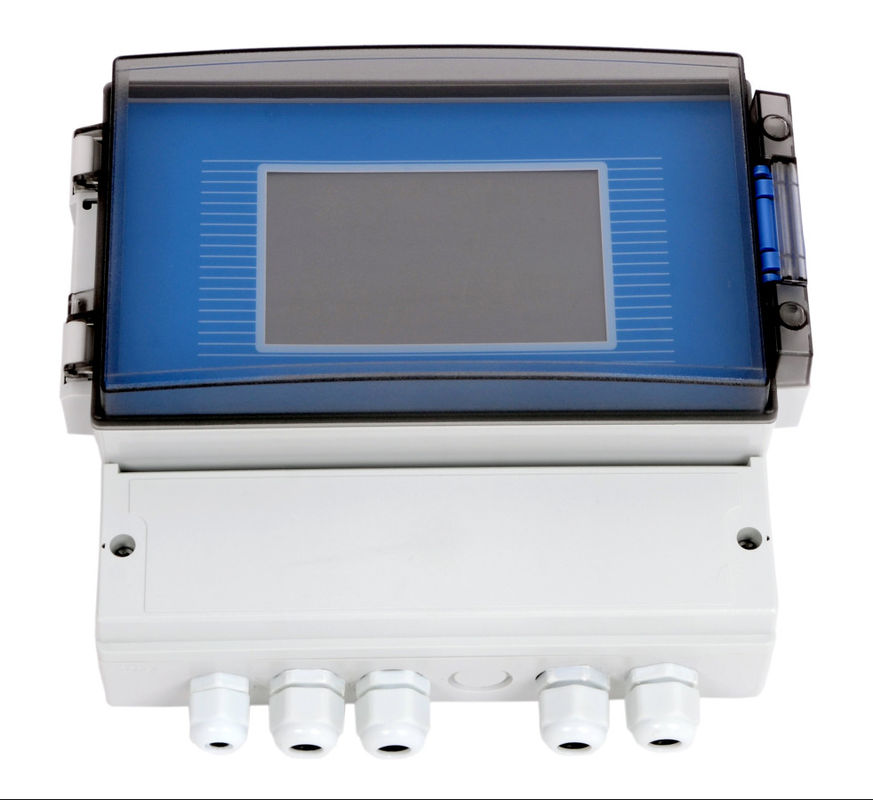

온라인 디스플레이 호스트는 단일 또는 다중 도플러 유량계에 연결할 수 있으며 수질 센서에 연결할 수 있으며 측정 값 표시, 기록 데이터 기록, 이미지 그리기, 매개 변수 설정, 출력 통신 전류, 외부 RS485 통신 및 릴레이 출력 제어에 사용됩니다.

1. 유량, 속도 및 수위의 온라인 표시
2. 수질 매개변수를 맞춤 설정할 수 있습니다.
3. AC 및 DC 전원 공급 장치 지원
4. 4-20mA 전류 지원
5. 다중 채널 센서 연결
6. 표준 케이스, 벽 장착형 또는 DIN35 레일 장착형

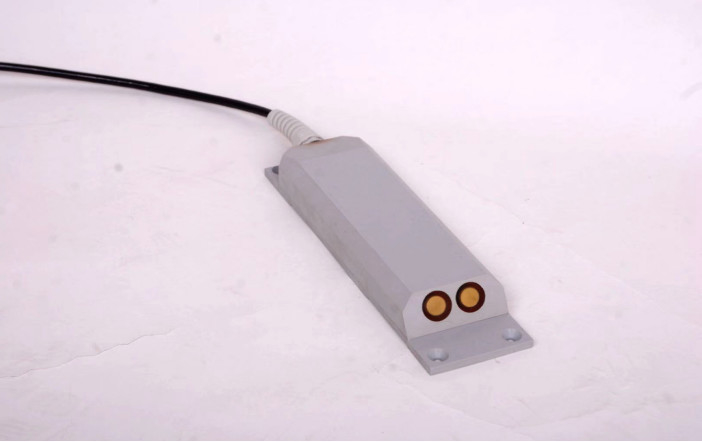

초음파 도플러 효과 원리에 따라 유량을 측정하는 제품으로, 압력 센서를 통해 수위와 온도를 측정할 수 있다. 쉘은 효과적으로 방수 및 밀봉할 수 있는 PVC 플라스틱을 채택합니다.

• Modbus 통신 프로토콜과 RS485 버스는 휴대용 컴퓨터와 통신하는 데 사용됩니다.
• 수중 센서 장치는 설치가 쉽습니다. 금속 베이스 고정 장치로 설치가 쉽습니다.
• 모든 장비는 전자 설계, 넓은 전압 전원 공급 장치, 낮은 전력 소비, 기계 부품 없음을 채택합니다. 정확한 측정 및 안정성, 높은 신뢰성 및 강력한 간섭 방지라는 장점이 있습니다.
• 다양한 응용 분야. 순수부터 황하수까지 다양한 수질환경에 적용 가능합니다.

도플러 유량계 원리: 초음파 소스와 관찰자가 상대 운동을 할 때 관찰자가 수신하는 주파수는 초음파 소스의 주파수와 다릅니다. 따라서 초음파 변환기에 대해 물과 함께 움직이는 작은 입자와 기포도 변환기의 수신 주파수를 변경하고 물 속의 현탁액의 운동 속도가 증가함에 따라 증가합니다. 이에 따라 도플러 주파수 편이를 측정하고, 도플러 전류계 지점에서 물의 유속을 측정한다. 여기에 채널의 단면적을 곱하여 흐름 정보를 얻습니다.

도플러 유량 측정은 수중에서 소리가 전파되는 속도를 이용하며, 수중에서 소리가 전파되는 속도는 수온과 밀접한 관련이 있기 때문에 장치에는 온도 측정을 위한 온도 센서가 내장되어 있으며, 이후 음속을 보정합니다.

레벨 깊이 측정은 압력 센서를 사용하여 유속 센서 위치와 액체 레벨 사이의 거리를 측정합니다.

• 측정 유형: 포인트 속도, 액체 레벨, 온도, 유량
• 보호 등급: IP68
• 측정 방법: 온라인
• 측정원리 : 음향도플러법, 속도면적법
• 전원 공급 장치: 배터리, 태양 에너지, 주 전원
• 출력 신호: Modbus RS485
• 출력 신호 내용: 점 속도, 순간 유량, 누적 유량, 수위, 온도
• 출력신호(외부전원) : 4~20mA
• 4~20mA 출력 신호 내용: 순간 흐름
• 액체 pH 요구 사항: pH 6~8
• 액체 압력 요구 사항: 자연 환경에서 1 표준 대기압
• 연속 작동 전력 소비:12V*65mA=12V*0.065A≒0.8W
