원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KLD800 시리즈

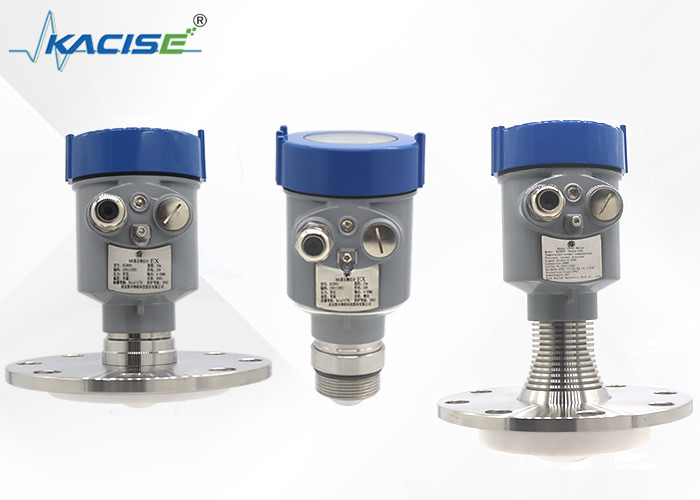

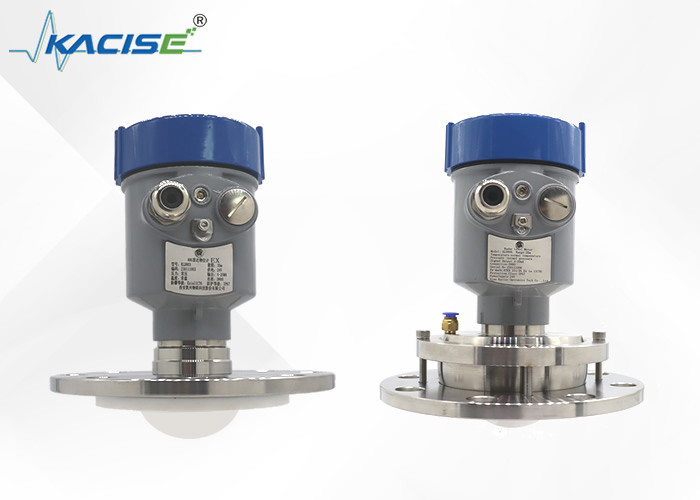

액체를 위한 KLD800 일련 FM CW 80GHz 비접촉 내부식 렌즈 안테나 레이더 준위 전송기와 단단합니다
도입
80GHz 주파수 변조 레이더 준위 전송기는 또한 더 높은 주파수 레이더 레벨 게이지인 주파수 변조 지속파 (FMCW) 레이더 준위 전송기로 불립니다. 그것의 주요 장점은 더 작은 방사 각도, 더 집중된 에너지, 더 강한 에코 신호, 더 강한 침해와 더 높은 측정 정확도입니다. 그것은 다양한 행사에 적용될 수 있고, 다른 레이더 제품 보다 더 안정적입니다.
그것은 열악한 조건에 효과적입니다. 그것이 유독한 매체 또는 부식 매질인지고 그것이 고체, 액체, 뒤스티 또는 슬러리 매체인지, 그것은 측정될 수 있습니다.
특징
1. 더 소형 구조와 더 높은 신호대잡음비와 더 작은 맹점.
2. 더 높은 측정 해상도와 측정 정확도.
3. 나애로트 3' 안테나 빔은 굽고, 설치 환경에서 간섭이 기구에 대한 더 적은 영향을 가질 것이고, 설치가 더 편리합니다.
4. 파장이 더 짧고, 단단한 표면 위의 더 좋은 반사 특성을 가져서 목표로 하는데 특별한 보편적 플랜지를 사용하기 위한 어떤 필요성이 없습니다.
5. 안정적인 성능과 장수. 그것은 다양한 환경과 근무 조건에 적응할 수 있고, 강한 부식 저항성과 대항 간섭 능력을 가지고 있고, 다양한 가혹한 근무 조건에서 일할 수 있습니다.
6. 정확하고 안전하고 에너지 절약형입니다 : 레이더 레벨 게이지에서 사용된 물질의 화학적이고 역학적 성질은 사실상 안정적이고 물질이 재활용될 수 있으며, 그것이 극단적으로 환경적으로 우호적입니다.
7. 유지보수가 필요없고 대단히 믿을 만합니다 : 전자 레인지는 거의 간섭에 면역되어 있고, 직접적으로 측정 매체와 연락하지 않고 따라서 그들이 진공 측정, 액위 측정 또는 소재 레벨 측정, 기타 등등과 같은 거의 모든 이유에서 사용될 수 있습니다. 고급 자재의 사용에 기인하게, 그것은 극단적으로 복잡한 화학과 육체 조건에 오래가고 정확한, 믿을 만한, 장기 안정적 아날로그 또는 디지털 레벨 신호를 제공할 수 있습니다.
| Ｋ LD801 | 매체 : 유동적이고 비부식성입니다 |
| 측정 범위 : 0.05m~10/20/30/60/100m | |
| 프로세스 접속 : G112A / 112NPT 스레드 / 플랜지 ≥ DN40 | |
| 프로세스 온도 : -40~80C | |
| 프로세스 압력 : - 0.1~0.3 MPa | |
| 안테나 크기 : 32 밀리미터 렌즈 안테나 | |
| 안테나 소재 : PTFE | |
| 정확도 : ±2mm | |
| 보호 클래스 : IP67 | |
| 중심 주파수 : 80GHz | |
| 각에 착수하세요 : 3' | |
| 전원 공급기 : 2가닥 도선 /DC24V | |
| 사선용 system/DC12~24V | |
| 사선용 system/AC220V | |
| 케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강 | |
| 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 | |
| 4선식 : 4...20mA/ RS485 모드 버스 | |
| KLD802 | 매체 : 비부식성 액체, 조금 부식성 액체 |
| 측정 범위 : 0.1m~10/20/30/60/100m | |
| 프로세스 접속 : 플랜지 ≥ DN80 | |
| 프로세스 온도 : -40~110C | |
| 프로세스 압력 : - 0.1~1.6MPa | |
| 안테나 크기 : 32 밀리미터 렌즈 안테나 | |
| 안테나 소재 : PTFE | |
| 정확도 : ±2mm (35m 이하 범위) | |
| ±5mm (35m과 100m 사이에 있으세요) | |
| 보호 클래스 : IP67 | |
| 중심 주파수 : 80GHz | |
| 각에 착수하세요 : 3' | |
| 전원 공급기 : 2가닥 도선 /DC24V | |
| 사선용 /DC12~24V | |
| 사선용 /AC220V | |
| 케이스에 넣는 것 : 알루미늄 / 스테인레스 강 | |
| 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 | |
| 사선용 / 4...20mA/ RS485 모드 버스 | |
| KLD803 | 매체 : 강한 부식성 액체, 스팀, 거품 |
| 측정 범위 : 0.1m~10/20/30/60/100m | |
| 프로세스 접속 : 플랜지 ≥ DN50 | |
| 프로세스 온도 : -40~130C | |
| 프로세스 압력 : - 0.1~2.5MPa | |
| 안테나 크기 : (플랜지 사이즈에 따르면) 34 밀리미터 렌즈 안테나 | |
| 안테나 소재 : PTFE | |
| 정확도 : ±2mm (35m 이하 범위) | |
| ±5mm (35m과 100m 사이에 있으세요) | |
| 보호 클래스 : IP67 | |
| 중심 주파수 : 80GHz | |
| 각에 착수하세요 : 3' | |
| 전원 공급기 : 2가닥 도선 /DC24V | |
| 사선용 /DC12~24V | |
| 사선용 /AC220V | |
| 케이스에 넣는 것 : 알루미늄 / 스테인레스 강 | |
| 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 | |
| 사선용 4...20mA/ RS485 모드 버스 | |
| KLD804 | 매체 : 강한 부식성 액체, 스팀, 거품 |
| 측정 범위 : 0.1m~10/20/30/60/100m | |
| 프로세스 접속 : 플랜지 ≥ DN50 | |
| 프로세스 온도 : -40~130C | |
| 프로세스 압력 : - 0.1~1.0MPa | |
| 안테나 크기 : 76 밀리미터 렌즈 안테나 | |
| 안테나 소재 : PTFE | |
| 정확도 : ±2mm | |
| 보호 클래스 : IP67 | |
| 중심 주파수 : 80GHz | |
| 각에 착수하세요 : 2' | |
| 전원 공급기 : 2가닥 도선 /DC24V | |
| 사선용 /DC12~24V | |
| 사선용 /AC220V | |
| 케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강 | |
| 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 | |
| 사선용 4...20mA/ RS485 모드 버스 | |
| KLD805 | 매체 : 강한 부식성 액체, 스팀, 거품, |
| 고온. 그리고 고압 | |
| 측정 범위 : 0.1m~10/20/30/60/100m | |
| 프로세스 접속 : 플랜지 ≥ DN80 | |
| 프로세스 온도 : -40~200C | |
| 프로세스 압력 : - 0.1~2.5MPa | |
| 안테나 크기 : (플랜지 사이즈에 따르면) 76 밀리미터 렌즈 안테나 | |
| 안테나 소재 : PTFE / 전체적 충진 | |
| 정확도 : ±2mm | |
| 보호 클래스 : IP67 | |
| 중심 주파수 : 80GHz | |
| 각에 착수하세요 : 3' | |
| 전원 공급기 : 2가닥 도선 /DC24V | |
| 사선용 /DC12~24V | |
| 사선용 /AC220V | |
| 케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강 | |
| 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 | |
| 사선용 4...20mA/ RS485 모드 버스 | |
| KLD806 | 매체 : 고체, 저장 용기, 프로세스 컨테이너, |
| 강한 재 애플리케이션 | |
| 측정 범위 : 0.3m~10/20/30/60/100m | |
| 프로세스 접속 : 플랜지 ≥ DN100 | |
| 프로세스 온도 : -40~110C | |
| 프로세스 압력 : - 0.1~0.3MPa | |
| 안테나 크기 : 76 밀리미터 렌즈 안테나 (선택적인 세정) | |
| 안테나 소재 : PTFE | |
| 정확도 : ±5mm | |
| 보호 클래스 : IP67 | |
| 중심 주파수 : 80GHz | |
| 각에 착수하세요 : 3' | |
| 전원 공급기 : 2가닥 도선 /DC24V | |
| 사선용 /DC12~24V | |
| 사선용 /AC220V | |
| 케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강 | |
| 신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜 | |
| 사선용 4...20mA/ RS485 모드 버스 |

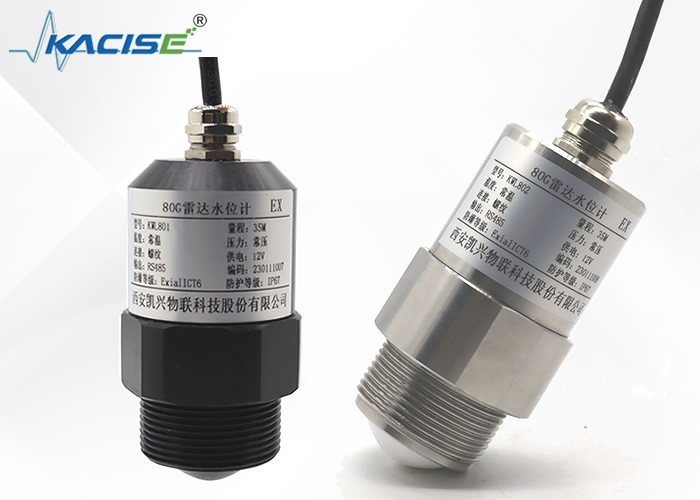

KWL800 수위 감지부
| 트랜스미트 주파수 | 76GHz~81GHz |
| 측정 범위 | 0.1 Ｍ ~ 65m |
| 측정 정확도 | ±1mm |
| 빔 각 | 6' |
| 전력 공급 범위 | 9~36 VDC |
| 통신 방식 | RS485 |
| 작동 온도 | -40~85C |
| 쉘 소재 | PP |
| 안테나 유형 | 렌즈 안테나 |
| 권고 케이블 | 7*0.3mm2 |
| 보호 | IP68 |
| 설치 방법 | 브라켓 |
설치 방법
스레드 설치 (KLD801)
플랜지 설치
플랜지 설치, 기구와 탱크 사이의 최단거리를 사용할 때
벽은 200 밀리미터여야 합니다.
① 표면 기준면
② 선박 센터 또는 대칭축
호이스팅 설치
