| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 인증: | CE |
| 모델 번호: | KLD803 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 통 |
| 배달 시간: | 3-8 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한달에 1000PCS |
| 매체: | 강한 부식성 액체, 스팀, 거품 | 측정 범위: | 0.1m~10/20/30/60/100m |
|---|---|---|---|
| 프로세스 접속: | 플랜지 ≥ DN50 | 프로세스 온도: | -40~130C |
| 프로세스 압력: | - 0.1~2.5MPa | 안테나 크기: | 34 밀리미터 렌즈 안테나 |
| 안테나 소재: | PTFE | 정확도: | 아래 35m (범위 35m-100m을 위한 5mm)를 위한 ±2mm |
| 보호 클래스: | IP67 | 중심 주파수: | 80GHz |
| 입사각: | 3' | 전원 공급기: | DC24V / AC220V |
| 케이스: | 알루미늄/스테인리스 | 신호 출력: | 4...20mA/HART protocol/RS485 |
| 하이 라이트: | PTFE 부식 방지 레이더 레벨 게이지,작은 맹점 레이더 준위 전송기,IP67 레이더 레벨 게이지 |
||

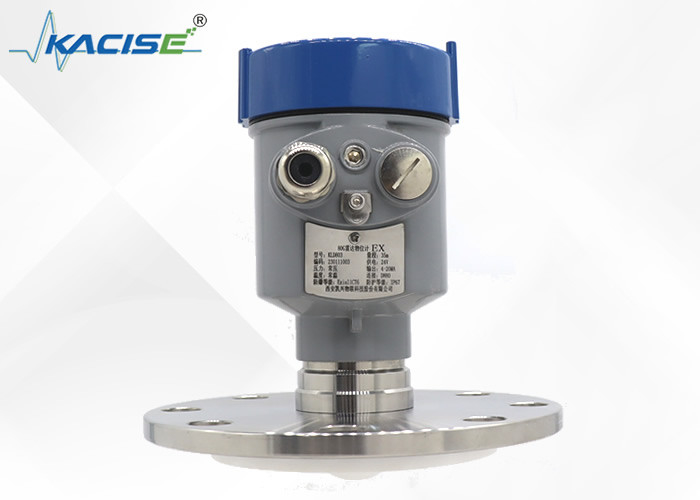

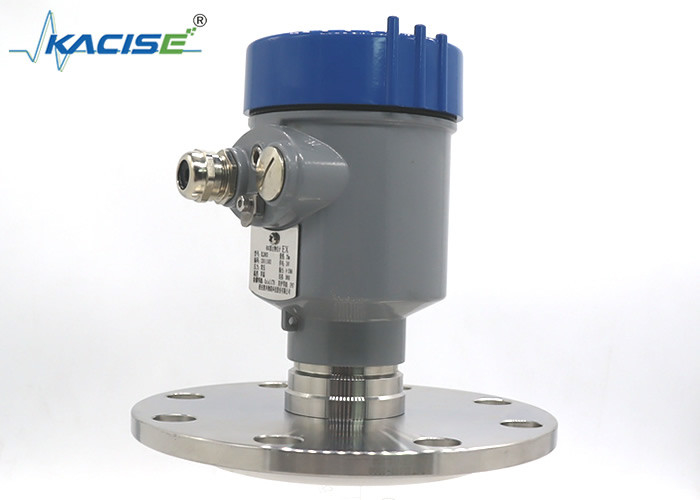

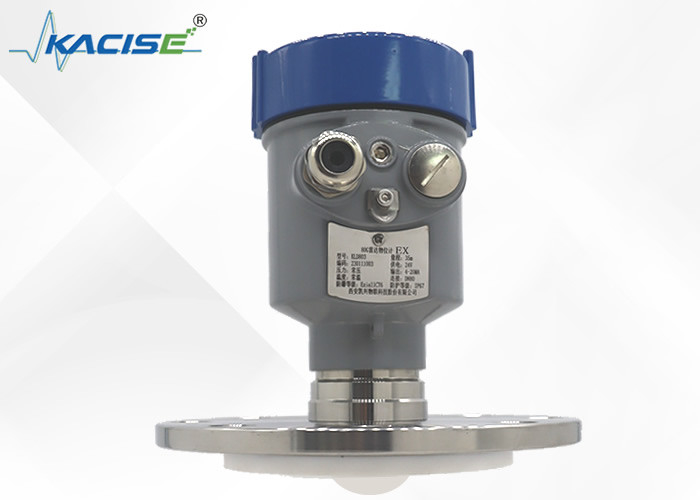

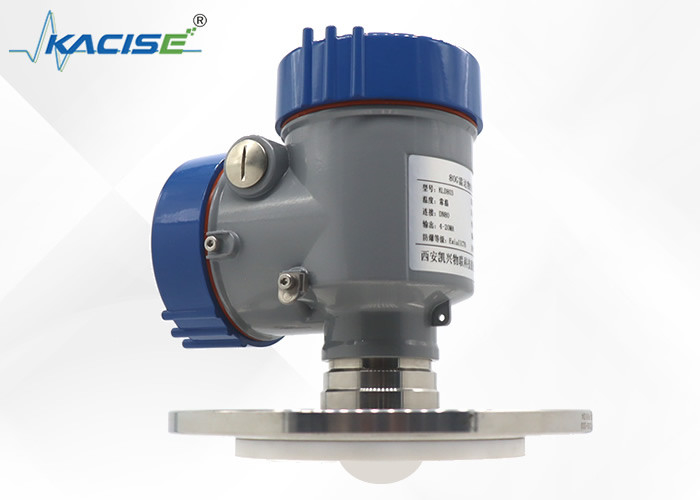

작은 맹점과 KLD803 PTFE 부식 방지 레이더 레벨 게이지
도입
KLD800 일련 레이더 레벨 게이지는 더 큰 거리 측정과 80G FM CW 레이더 레벨 측정 기구입니다. 안테나는 더욱 최적화되고 새로운 빠른 마이크로프로세서가 신호 분석과 기구가 고온과 고압과 같은 환경적 고체들의 측정을 위해 사용될 수 있도록, 더 높은 금리로 가공처리하는 것 수행할 수 있습니다.
특징
1. 연속적이고 정확한 측정
레이더 레벨 게이지의 측정 특성 때문에, 그것은 환경에 의해 영향을 받지 않을 것이고, 다양한 적용을 가지고 있습니다. 그것은 비콘택 측정이고, 매체의 표면과 연락하지 않고, 정확하게 그리고 빨리 다른 미디어를 측정할 수 있습니다. 탐침은 거의 온도, 압력, 가스, 기타 등등에 의해 영향을 받지 않습니다.
2. 그것은 간섭 반향을 억누르는 기능을 가지고 있습니다
간섭 반향은 관절에 의해 발생되었고 레이더 레벨 게이지의 빔 범위 이내에 피딩되거나 배출하는 소음이 자동적으로 내부 퍼지논리제어에 의해 억눌릴 수 있습니다.
3. 정확하고 안전한 에너지 절약
레이더 레벨 게이지는 진공이고 기압 하에 측정할 수 있고 그것이 정확하고 안전합니다. 다양한 행사에 적용할 수 있는 어떠한 제한도 없을 수 있습니다. 레이더 레벨 게이지에서 사용된 물질의 화학적이고 역학적 성질은 사실상 안정적이고 물질이 재활용될 수 있으며, 그것이 극단적으로 환경적으로 우호적입니다.
4. 어떤 유지와 강한 운용성
측정 매체와의 거의 방해받지 않는, 어떤 직접 접촉, 그것이 진공 측정, 액위 측정 또는 소재 레벨 측정, 기타 등등과 같은 거의 모든 종류의 이유에서 사용될 수 있습니다. 고급 자재의 사용에 기인하게, 그것은 극단적으로 복잡한 화학과 육체 조건에 오래가고 정확한, 수술 가능한, 장기 안정적 아날로그 또는 디지털 레벨 신호를 제공할 수 있습니다.
5. 손쉬운 유지보수와 단순 작동
레이더 레벨 게이지는 장애 경고와 자기 진단 기능을 가지고 있습니다. 작동 디스플레이 모듈에 의해 자극된 오류 코드에 따라 결점을 분석하고, 제시간에 결점을 결정하고 유지와 보정을 더 편리하고 정확하게 하고, 기구의 정상 작동을 보증하면서, 그것을 제거하세요.
6. 애플리케이션의 넓은 범위가 전체 미디어를 거의 측정할 수 있습니다
탱크 본체의 형태로부터, 레이더 레벨 게이지는 유동적인 수준의 구형 탱크, 수평 탱크, 원통형 탱크, 원통 콘 탱크, 기타 등등을 측정할 수 있습니다 ; 탱크 기능으로부터, 그것은 유동적인 수준의 저장 탱크와 버퍼 탱크를 측정할 수 있습니다. 액위를 측정하기 위한 마이크로파 관과 바이패스 관 ; 측정된 매체로부터, 그것은 액체, 입자, 슬러리, 기타 등등을 측정할 수 있습니다.
| 매체 | 강한 부식성 액체, 스팀, 거품 |
| 측정 범위 | 0.1m~10/20/30/60/100m |
| 프로세스 접속 | 플랜지 ≥ DN50 |
| 프로세스 온도 | -40~130C |
| 프로세스 압력 | - 0.1~2.5MPa |
| 안테나 크기 | 34 밀리미터 렌즈 안테나 |
| 안테나 소재 | PTFE |
| 정확도 | ±2mm (35m 이하 범위) ±5mm (35m과 100m 사이에 있으세요) |
| 보호 클래스 | IP67 |
| 중심 주파수 | 80GHz |
| 입사각 | 3' |
| 전원 공급기 | 2가닥 도선 /DC24V |
| 사선용 /DC12~24V | |
| 사선용 /AC220V | |
| 케이스 | 알루미늄 / 스테인레스 강 |
| 신호 출력 | 2가닥 도선 : 4...20mA/HART 프로토콜 |
| 사선용 : 4...20mA/ RS485 모드 버스 |
제품 치수
밀리미터에 유닛 :
설치 방법
플랜지 설치
플랜지 설치, 기구와 탱크 사이의 최단거리를 사용할 때
벽은 200 밀리미터여야 합니다.
① 표면 기준면
② 선박 센터 또는 대칭축
호이스팅 설치
레이더 파는 전자파의 특수 형식입니다. 레이더 레벨 게이지는 소재 레벨을 발견하기 위해 전자파의 전문 공연을 사용합니다. 공간 스팀과 먼지와 같은 간섭 원인들을 관통할 수 있고, 장애물과 마주칠 때 전자파는 쉽게 반영됩니다. 측정된 매체의 더 좋은 전도성 또는 그 더 크 에코 신호의 유전체 끊임없이 계속되는, 더 좋은 반사 효과.
더 높게 레이더의 주파수는 흔들립니다, 더 작게 그 시작이 구울수록, 에너지 (자속 또는 단위 영역 당 전계 강도)과 파도의 더 작은 희석과 레이더 레벨 게이지의 더 좋은 측정 효과가 더 큽니다.
있어야 하는 문제는 설치에서 유의했습니다
(1) 액상 물질을 측정할 때, 센서의 주축은 매체의 표면과 직각입니다 ; 고체 재료를 측정할 때, 고체 매체가 스택 각을 가지고 있기 때문에 센서는 특정한 각에서 기울여져야 합니다.
(2) 잘못된 반영을 피하기 위한 공급부를 회피하세요.
(3) 센서는 아치형 탱크의 중심에 설치되 (그렇지 않았다면 센서에 의해 받아들인 가짜에코가 강화될 것입니다) 지도 또한, 위치가 탱크의 반지름의 1/2여야 하는 것이 탱크 벽에 설치된 매우 가깝고 설치.
(4) 강한 에디 전류와 곳에서 설치하기를 회피하세요. 예를 들면 다음 감동시키거나 강한 화학 반응, 기타 등등 때문에, 그것은 측정을 위해 도파관 또는 바이패스 관을 사용한다고 추천받습니다.
(5) 만약 센서가 튜브에 설치되면, 안테나가 튜브로부터 돌출하여야만 합니다. 혼 안테나는 어댑터로부터 10 밀리미터 적어도 튀어나옵니다. 로드 안테나는 100 또는 250 밀리미터까지 길이를 인수합니다. 250 밀리미터의 지름을 인수하세요. 접속 배관의 지름을 증가시키는 방법은 접속 배관에 의해 발생된 간섭 반향을 감소시키기 위해 채택될 수 있습니다.
