기계 장비 고장 발생은 대부분 기계적 마모로 인해 발생, 마모 입자가 마모 상태에 대한 정보의 많은 양의 존재,모니터링을 통해 마모 상태 또는 마모 형태로 발생한 판단을 판단할 수 있습니다.손상될 때, 윤활유에 있는 금속 입자의 수가 급격히 증가합니다.검출된 금속 입자의 누적 총 수에 따라, 주요 지표를 제공 할 수 있습니다: 결함이 있는지, 언제 닫아야하는지, 또한 중차 손상을 방지하기 위해 오랫동안 실행 할 수 있습니다.절단 시간 간격을 줄여, 그래서 중단으로 인한 손실은 최소화됩니다.

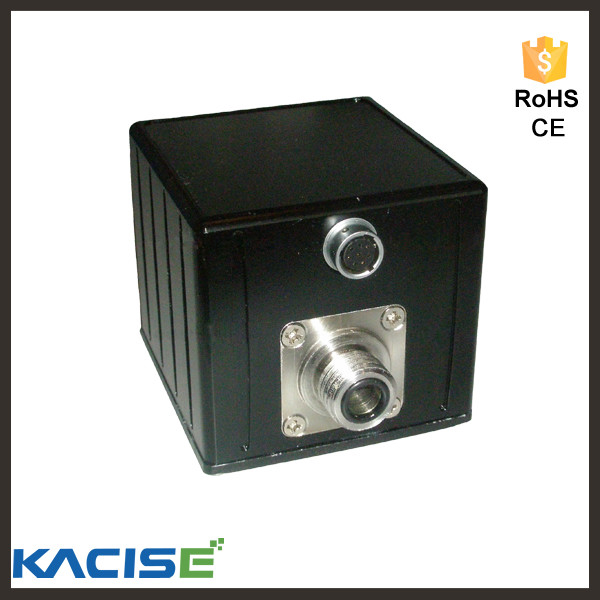

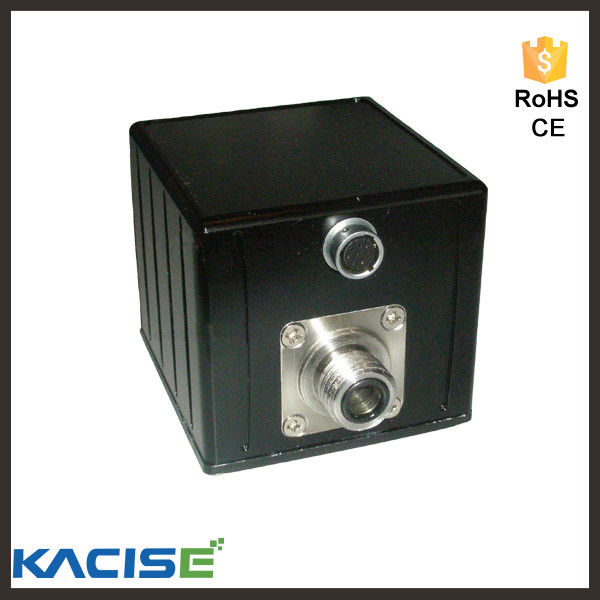

메탈 CHECK 센서는 석유 파이프 라인 내의 석유 입자의 실시간 모니터링 시스템이며, 시스템에서 감지된 금속 입자의 100%를 모니터링 소프트웨어와 결합하여,금속 CHECK 석유 파이프 라인은 금속 입자를 착용 할 수 있습니다, 그리고 트렌드 분석에 의해 시간 단위 당 입자 수. 금속 체크 산업, 해양 및 항공우주에서 널리 사용되었습니다.센서는 금속 입자의 윤활 시스템의 숫자를 감지하기 위해 전자기 인덕션을 사용합니다, 데이터에 의해 결정 된 베어링 또는 기어박스 손상 정도. 센서는 필터 앞에 설치되어야 합니다, 반환 라인 위치의 가장 낮은 지점. 각각의 금속 입자를 감지입자 센서 자동으로 집계, 그리고 정기적으로 입자의 총 수를 탐지하기 위해 이 시간대를 위치 전송합니다.
|
스펙. |
|||||
|
센서 지름 |
분자 |
분류 |
최대 측정 속도 |
||
|
철 |
금속 |
||||
|
8mm |
125μm |
450μm |
≥0.5 L/min |
65 1/s |
|
|
전원 공급 |
|||||
|
힘 |
12VDC~33VDC @5W (최대) (300mA @24VDC) |
||||
|
오일 압력 |
≤20bar (300psi) |
||||
|
오일 온도 |
-40°C ~ 85°C |
||||
|
환경 온도 |
-40°C ~ 70°C |
||||
|
중간 |
수압유 및 윤활유; 합성유 및 광유 등 |
||||
|
출력 신호 |
|||||
|
통신 방식 |
RS485 반 듀플렉스 |
||||
|
격리 전압 |
5kV |
||||
|
데이터 전송 |
시간 내에 입자의 누적 수를 보내는 시간 |
||||
- 설치가 쉽다
- 견고한 디자인
- 전체 흐름 설계
- 움직이는 부품이 없습니다.
- 온라인 실시간 탐지
- 5KV 고전압 격리 신호 선
- 모니터링 데이터의 직관적 결과
- 최대 1km까지의 전송 거리
- 철금속과 비철금속 입자의 100% 검출
|

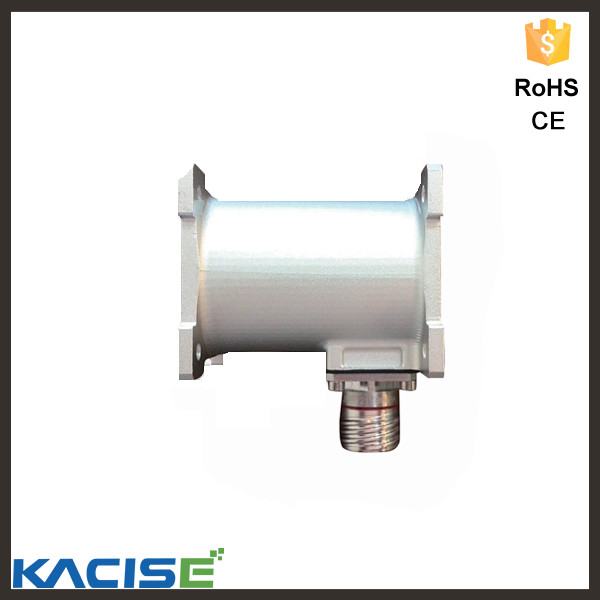

매개 변수 |
|
|
무게 |
< 4kg |
|
직경 |
38mm |
|
분자 |
철 400μm,비철 1000μm |
|
분류 속도 |
≥38 L/min |
|
최대 흐름량 |
≤ 1000 L/min |
|
오일 압력 |
≤20bar ((2MPa) |
|
오일 온도 |
-20°C ~ 85°C |
|
환경 온도 |
-30°C ~ 55°C |
|
전원 공급 |
18VDC~33 VDC @5W ((최대) (300 mA @ 24 VDC) |
|
의사소통 |
RS422풀 듀플렉스 |
|
중간 |
수압 및 윤활유, 합성유 및 광유 등 |
- 전체 흐름 설계
- 신뢰성 있는 구조 설계
- 설치 가 쉬우며, 움직이는 부품 이 없습니다.
- 전송 거리는 1000m까지
- 온라인, 금속 입자의 실시간 탐지
- 신호 선 허용 5KV 고 격리 전압
- 철금속과 비철금속 입자의 100% 검출
- 다양한 입자 크기의 입자의 다채널 탐지
|

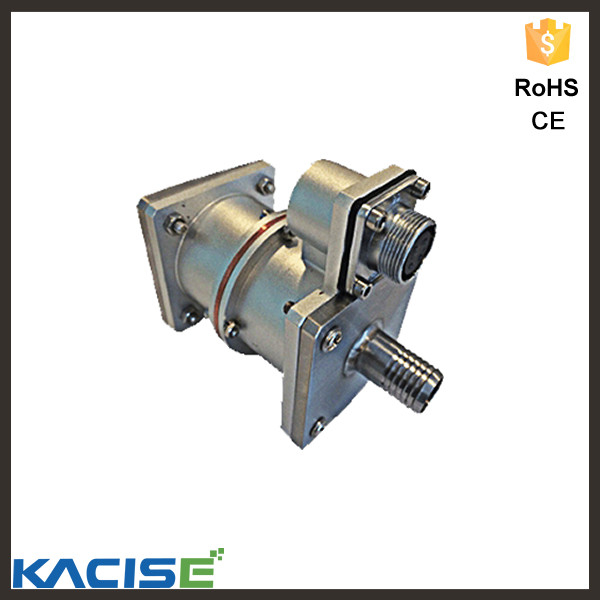

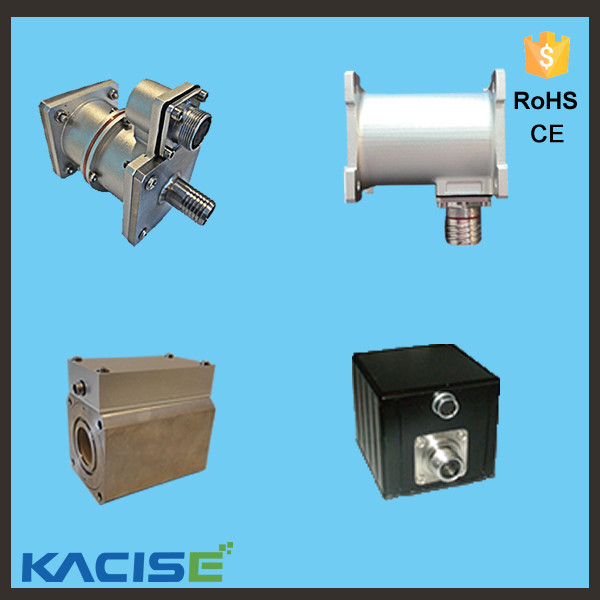

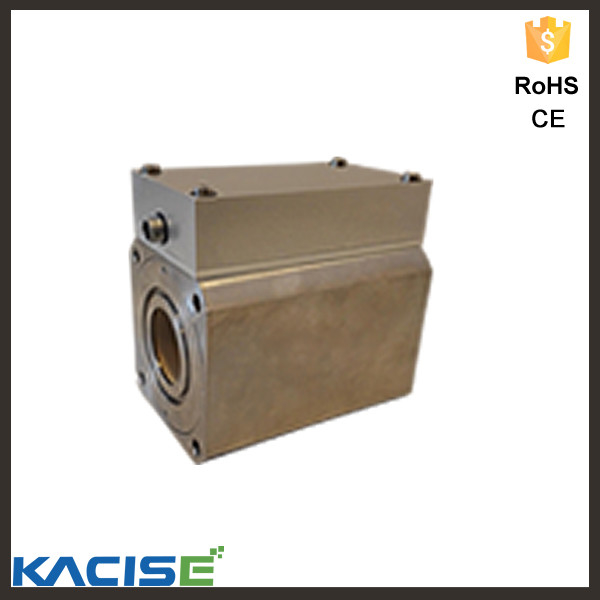

매개 변수 테이블 |
|||||
|
모델 |
DCR-8 |
DCR-12 |
DCR-14 |
DCR-18 |
DCR-38 |
|
공동 경로 |
8mm |
12mm |
14mm |
18mm |
38mm |
|
분 철자자기 지름 |
100μm |
125μm |
175μm |
200μm |
350μm |
|
분 철자기성 물질 지름 |
400μm |
500μm |
550μm |
600μm |
1000μm |
|
최대 잔해량 |
100 1/s |
100 1/s |
100 1/s |
100 1/s |
100 1/s |
|
분류 속도 |
>0.4L/min |
>0.6L/min |
>2L/min |
>6L/min |
>12L/min |
|
최대 흐름량 |
<4L/min |
<70L/min |
< 320L/min |
<880L/min |
<1000L/min |
|
압력 |
3MPa |
||||
|
오일 온도 |
< 190°C |
||||
|
환경 온도 |
< 55°C |
||||
|
습도 |
<85% |
||||
|
전원 공급 |
18~36 VDC |
||||
|
최대 시작 전류 |
<1A |
||||
|
작동 전류 |
<0.25A |
||||
|
힘 격리 전압 |
1500VDC |
||||
|
의사소통 프로토콜 |
CAN20, 485, 422 |
||||
|
의사소통 격리 전압 |
2500 VDC |
||||
|
보드율 |
500k ((CAN2.0), 115.2k ((485/422) bps |
||||
|
드라이브 노드 |
32 |
||||
- 전체 흐름 실시간 모니터링
- 장애의 다양성 모니터링
- 크기가 작고 무게가 가볍고 설치가 쉽다
- 데이터 전송 신뢰성, 거리는 최대 1000m
- 자동 저장, 그래픽 디스플레이 모니터링 터미널 데이터
- 감도 범위에서, 100% 철자기 및 비 철자기 금속 입자를 감지
