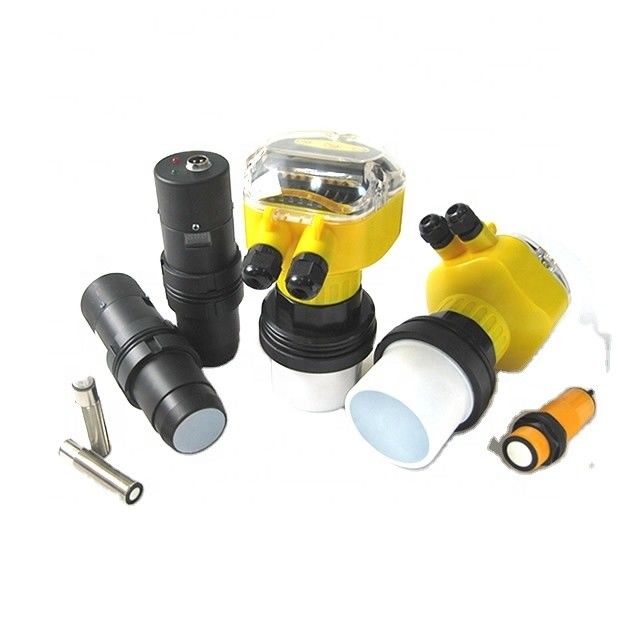

RS485 4-20mA 초음파 센서 거리 및 레벨 측정용 10m 범위

감지 범위

최소 100m, 최대 1000mm

사용할 수 없는 지역

30...70mm

표준 타겟 플레이트

100mm x 100mm

변환기 주파수

약 255kHz(맞춤 설정 가능)

응답 지연

약 125ms(사용자 정의 가능)

녹색 LED

전원 켜기

LED 노란색

솔리드: 평가 범위의 객체

LED 노란색

깜박임: 프로그램 기능

LED 레드

솔리드: "결함"

LED 레드

깜박임: 프로그램 기능, 물체가 감지되지 않음

작동 전압 U_비

15 ... 30V DC, 리플 10%SS

무부하 공급 전류 I₀

20mA 이하

출력 유형

1개의 아날로그 출력 0~10V, 0~5V, 4~20mA(선택 가능)

해결

최대 0.4mm, 감지 범위

편차

전체 범위 값의 ± 1%

반복 정확도

전체 범위 값의 ± 0.5%

부하 임피던스

> 1k옴

온도 영향

전체 범위 값의 ± 1.5%

주변 온도

-25 ~ 70°C(-13 ~ 158°F)

보관온도

-40 ~ 85°C(-40 ~ 185°F)

연결 유형

장치 커넥터 M12 x 1, 4핀

보호등급

IP67

감지 범위

160 ... 2000mm

조정 범위

160 ... 2000mm

사용할 수 없는 지역

0 ... 80mm

표준 타겟 플레이트

100mm x 100mm

변환기 주파수

약 112kHz

응답 지연

대략. 195ms

LED 블루

전원 켜짐

LED 노란색

스위칭 상태 표시

깜박임: 프로그램 기능 개체가 감지되었습니다.

LED 레드

빨간색으로 계속 켜져 있음: 오류

빨간색, 깜박임: 프로그램 기능, 물체가 감지되지 않음

작동 전압 U_비

10 ... 30V DC, 리플 10%SS

무부하 공급 전류 I₀

20mA 이하

출력 유형

아날로그 출력 1개

해결

평가 범위 [mm]/4000, 단≥0.35mm

편차

≤ 전체 범위 값의 0.2%

반복 정확도

전체 범위 값의 0.1% 이하

부하 임피던스

0…500옴

온도 영향

전체 범위 값의 2% 이하

주변 온도

-25…70°C(248…343K)

보관온도

-40...85°C(233...358K)

연결

장치 커넥터 M12 x 1, 4핀

보호등급

IP67

재료 하우징

황동, 니켈 도금

변환기

에폭시 수지/중공 유리구 혼합물,

폼 폴리우레탄, 커버 PBT

범위

0.05~0.5m,0.1~1m,0.2~3m,0.3~5m,0.5~6m

해결

3mm 또는 0.1%(더 큰 것)

응답 시간

< 200ms

표시하다

LED(옵션)

방출 각도

20°

아날로그 출력

4~20mA/500Ω 로딩

스위치 출력

릴레이 DC 30V/ 5A , PNP/NPN(옵션)

RS232/485

MODBUS 프로토콜 또는 맞춤형 프로토콜(옵션)

전원공급장치

표준 24VDC(±15%)

주변 온도

-20~+60°C

보호 등급

IP65(IP66 선택 가능)

설치

M56*2
