원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
GXPS140

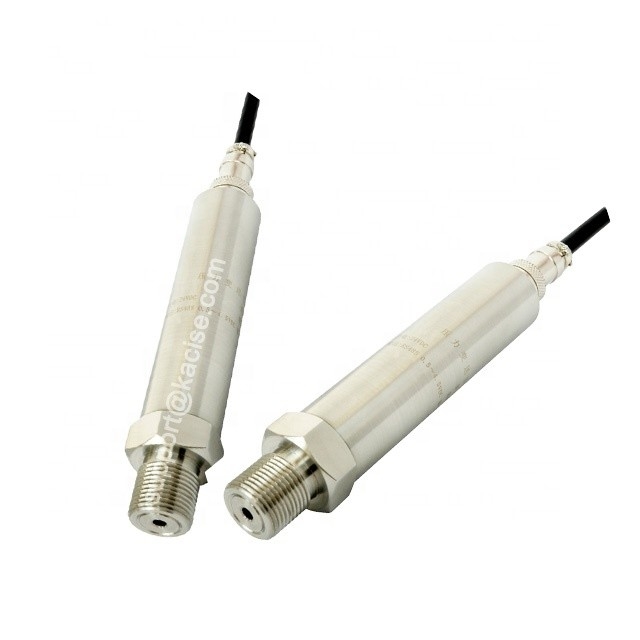

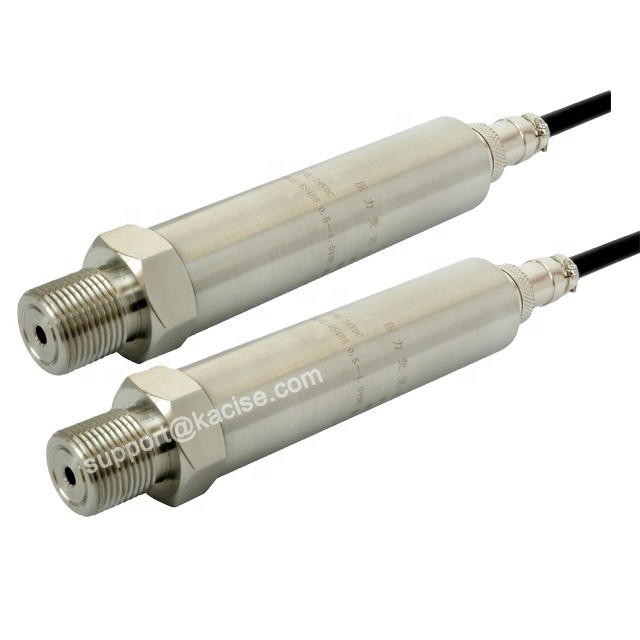

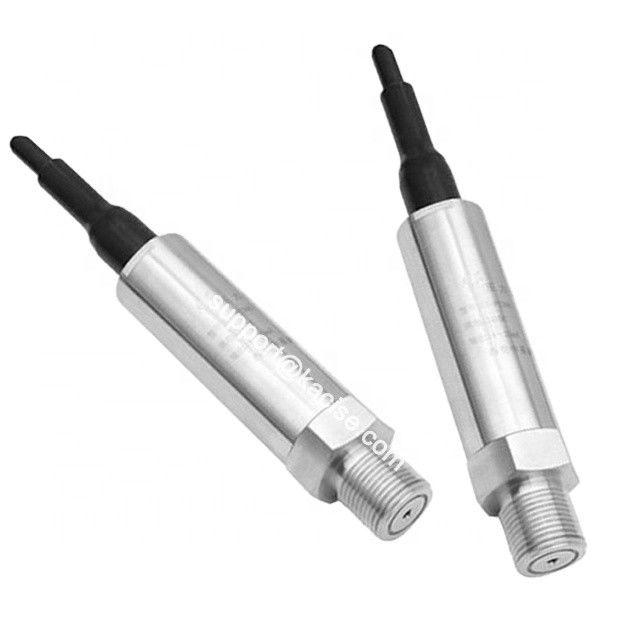

GXPS140 우수한 장기 안정성 미세 구조 압력 변환기
1. 매개변수
| 명세서 | GXPS140 | |||||
|---|---|---|---|---|---|---|
| 측정 매체 | 실리콘, 스테인레스 스틸, 유리, 절연 접착제 또는 가스가 포함된 비부식성 액체 | |||||
| 범위 | 0~1kpa…60mpa | |||||
| 정확성 | ±0.1%FS | ±0.2%FS, | ±0.5%FS(표준) | |||
| 압력 과부하 | ≥150%FS | |||||
| 입력/출력 임피던스 | 1kΩ~6kΩ | |||||
| 안정 | 0.2%FS/년(일반) | |||||
| 풀 스케일 출력 | 80mvdc±10mvdc | |||||
| 영점 출력 | ≤±2mvdc | |||||
| 전원공급장치 | 1.5madc, 5madc 또는 9VDC | |||||
| E-커넥션 | 잠금 구조 및 기타 | |||||
| 온도 계수 | ±0.03%FS/°C(표준) | |||||
| 보상된 온도 범위 | 0~60°C | -25~50°C | 25~125°C | 25~175°C | ||
| 작동 온도 범위 | -40°C~200°C | |||||
| 프로세스 연결 | 가스노즐 외 | |||||
| 하우징 재료 | 1Cr18Ni9Ti | |||||
2. 특징
3. 개요
공기 역학 연구
엔진 실험
풍동실험
유체역학
GXPS140 마이크로 압력 변환기는 마이크로 가공 기술을 사용하여 압전 감지 요소를 통합하고 섬세한 마이크로 패키지를 사용합니다. 변환기의 직경은 Φ3mm ~ Φ12mm이고, 길이는 25mm를 넘지 않습니다. 크기와 치수는 고객의 특별한 요구를 충족하도록 설계될 수 있습니다. 장점은 다음과 같습니다: 미세 형상, 높은 출력, 높은 온도, 탁월한 동적 및 정적 특성, 안정적인 안정성. 응용 분야: 공기 역학 연구, 항공기 및 엔진 실험, 풍동 실험, 유체 역학 및 수압 실험, 수력 터빈 및 수중 병기 실험, 생물 의학 응용, 화학 및 핵 폭발 충격파 등.
4. 연결
| 연결 | 와이어의 색상 |
|---|---|
| 파워+ | 빨간색 |
| 전력–1 | 노란색 |
| 전력–2 | 하얀색 |
| 시그널+ | 파란색 |
| 신호- | 녹색 |
5. 크기
6. 가이드
| GXPS140 | 마이크로 압력 변환기 | ||||||
| 범위 | [X~X] KPa/Mpa | ||||||
| 색인 | 압력의 종류 | ||||||
| G | 계량기 | ||||||
| 에이 | 순수한 | ||||||
| 색인 | 정확성 | ||||||
| 에이 | ±0.1%FS | ||||||
| 비 | ±0.2%FS | ||||||
| 기음 | ±0.5%FS | ||||||
| 색인 | 보상된 온도 범위 | ||||||
| T1 | (0°C~70°C)상온 | ||||||
| T2 | (25°C~150°C)중간 | ||||||
| T3 | (25°C~175°C)높음 | ||||||
| 색인 | 프로세스 연결 | ||||||
| P6 | 가스 노즐 | ||||||
| PZ | 맞춤형 | ||||||
| 색인 | E-커넥션 | ||||||
| C4 | 잠금 구조 | ||||||
| 체코 | 맞춤형 | ||||||
| GXPS140 | [0~2]MPa | G | 비 | T1 | PZ | C4 | 전형적인 |
