원래 장소: | 사안시, 중국 |
브랜드 이름: | GX |
모델 번호: | GXPS140 |
가격: | $350.00 - $800.00/pieces |
---|---|
포장 세부 사항: | 1개 pc / 박스, 많은 boxes/ 통, 또는 고객용이 이용 가능합니다. |
공급 능력: | 1000개 부분 / 부분마다 분기 |
공항: | 상하이 또는 다릅니다 |
---|

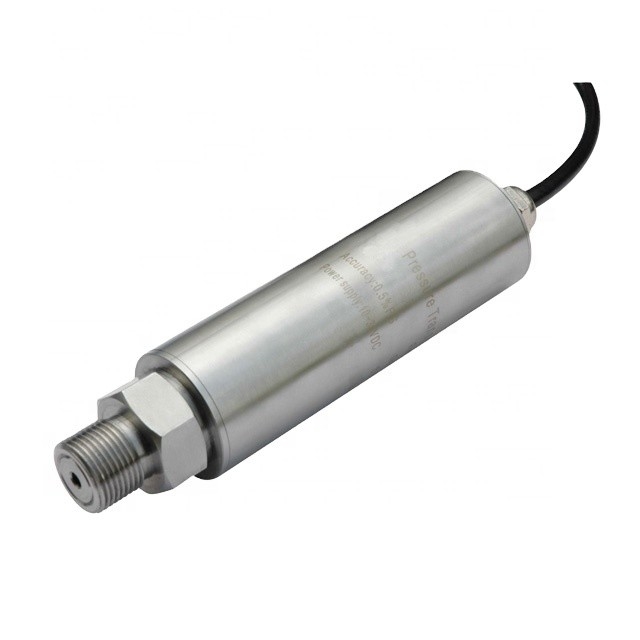

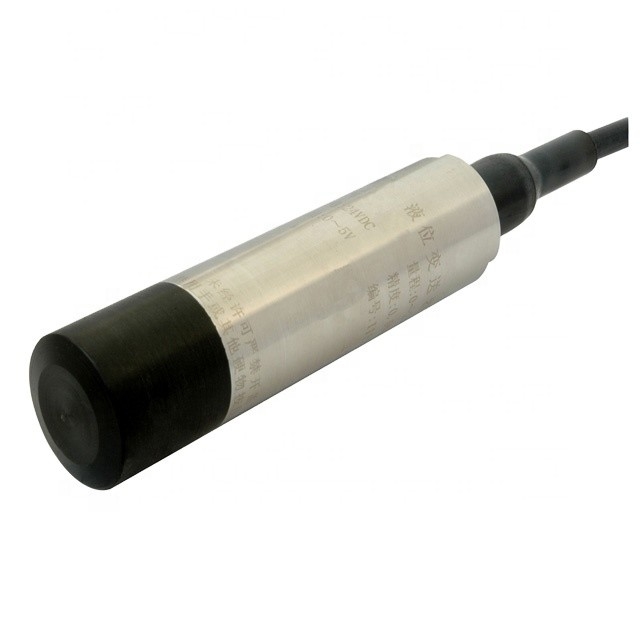

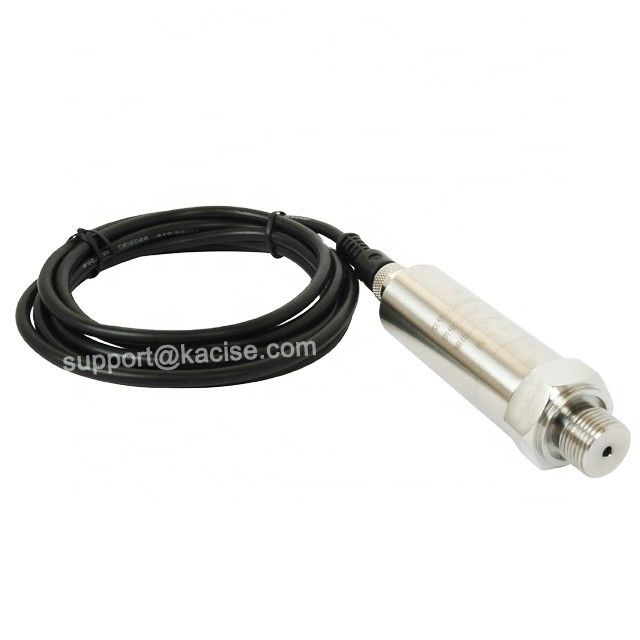

자체 개발된 MEMS 마이크로 피에조 레시스티브 압력 변환기
1매개 변수
사양 | GXPS140 | |||||
측정 매개체 | 실리콘, 스테인레스 스틸, 유리, 단열 접착제 또는 기체를 포함하는 부식성 액체 | |||||
범위 | 0~1kpa......60mpa | |||||
정확성 | ±0.1%FS | ±0.2%FS, | ±0.5%FS (기반) | |||
압력 과부하 | ≥150%FS | |||||
입력/출력 임피던스 | 1kΩ~6kΩ | |||||
안정성 | 0.2% FS/년 (유례) | |||||
전체 규모 출력 | 80mvdc±10mvdc | |||||
0점 출력 | ≤±2mvdc | |||||
전원 공급 | 1.5madc,5madc 또는 9VDC | |||||
전자 연결 | 잠금 구조 및 기타 | |||||
온도 계수 | ±0.03%FS/°C (보통) | |||||
보상 온도 범위 | 0~60°C | -25~50°C | 25~125°C | 25~175°C | ||
작동 온도 범위 | -40°C~200°C | |||||
프로세스 연결 | 가스 노즐 및 기타 | |||||
주택 재료 | 1Cr18Ni9Ti |
2특징
자발적으로 개발된 MEMS 마이크로 피에조레시스티브 압력 실리콘 칩
마이크로 구조, 작은 부피, 가벼운 무게
우수한 장기 안정성
넓은 측정 범위
강력한 출력 신호 및 방해 방지 기능
우수한 정적 및 동적 성능
3윤곽
공기 역학 연구
엔진 실험
바람터널 실험
유체역학
WYG4 마이크로 압력 변압기는 피에조레시스 민감한 요소를 통합하기 위해 마이크로 기계 기술을 사용하고 섬세한 마이크로 패키지를 사용합니다. 변압기의 지름은 Φ3mm ~ Φ12mm입니다.길이는 25mm를 넘지 않습니다.크기와 차원은 고객의 특별한 요구를 충족하도록 설계 될 수 있습니다. 우월성은: 마이크로 모양, 높은 출력, 높은 온도, 우수한 동적 및 정적 특성, 신뢰할 수있는 안정성.응용 분야: 공기 역학 연구, 항공기와 엔진 실험, 풍선 터널 실험, 유체 역학 및 수압 실험, 수류 터빈 및 수중 탄약 실험, 생의학 응용,화학 및 핵 폭발 충격 파동 등.
4연결
연결 | 선의 색상 |
전력+ | 빨간색 |
전력 1 | 노란색 |
전력2 | 흰색 |
신호 + | 파란색 |
신호 | 녹색 |
5크기
6가이드
GSPS140 | 마이크로 압력 변환기 | ||||||
| 범위 | [X~X] KPa/Mpa | |||||
| 지수 | 압력 종류 | |||||
G | 가이드 | ||||||
A | 절대 | ||||||
| 지수 | 정확성 | |||||
A | ±0.1%FS | ||||||
B | ±0.2%FS | ||||||
C | ±0.5%FS | ||||||
| 지수 | 보상 온도 범위 | |||||
T1 | (0°C~70°C) 정상 온도 | ||||||
T2 | (25°C~150°C) 중간 | ||||||
T3 | (25°C~175°C) 높은 | ||||||
| 지수 | 프로세스 연결 | |||||
P6 | 가스 노즐 | ||||||
PZ | 맞춤형 | ||||||
| 지수 | 전자 연결 | |||||
C4 | 잠금 구조 | ||||||
CZ | 맞춤형 | ||||||
GXPS140 | [0~2]MPa | G | B | T1 | PZ | C4 | 전형적 |
