원래 장소: | 중국 |
브랜드 이름: | KACISE |
인증: | CE,ISO9001 |
모델 번호: | KLD804 |
최소 주문 수량: | 1 PC |
---|---|
가격: | 230-830 |
포장 세부 사항: | 카톤 박스 |
배달 시간: | 5 일로 일합니다 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램, 페이팔 |
공급 능력: | 10000PCS/month |
매체: | 고체, 저장 용기, 프로세스 컨테이너, 강한 재 적용 | 측정 범위: | 0.3m~10/20/30/60/100m |
---|---|---|---|
프로세스 접속: | 플랜지 ≥ DN100 | 프로세스 온도: | -40~110C |
프로세스 압력: | - 0.1~0.3MPa | 안테나 크기: | 76 밀리미터 렌즈 안테나 (선택적인 세정) |
안테나 소재: | PTFE | 정확도: | ±5mm |
보호 클래스: | IP67 | 중심 주파수: | 80GHz |
입사각: | 3' | 전원 공급기: | 2가닥 도선 /DC24V 사선용 /DC12~24V 사선용 /AC220V |
케이스: | 알루미늄 / 플라스틱 / 스테인레스 강 | 신호 출력: | 2가닥 도선 /4...20mA/HART 프로토콜 사선용 4...20mA/ RS485 모드 버스 |
하이 라이트: | 76 밀리미터 렌즈 안테나 레이더 레벨 게이지,80G 레이더 탱크 게이지,단단한 강한 황사 레이더 레벨 게이지 |

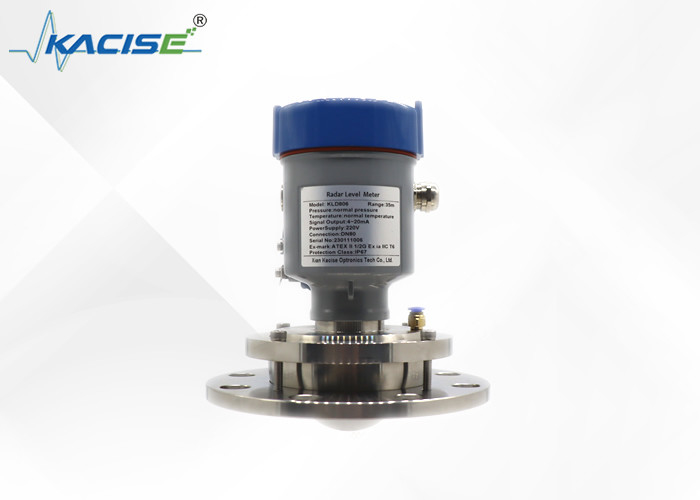

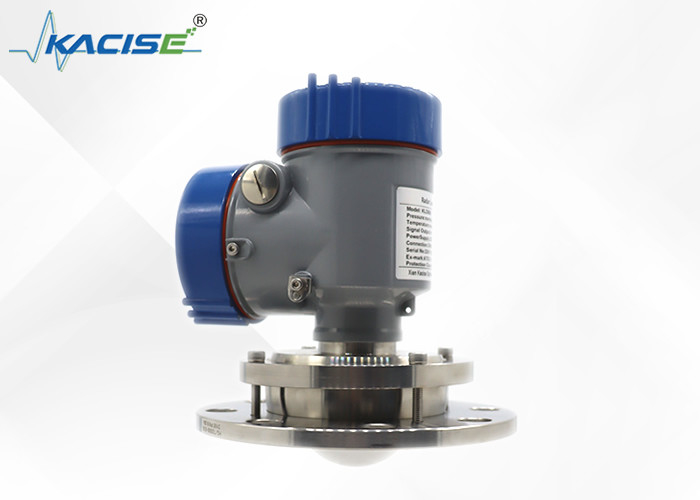

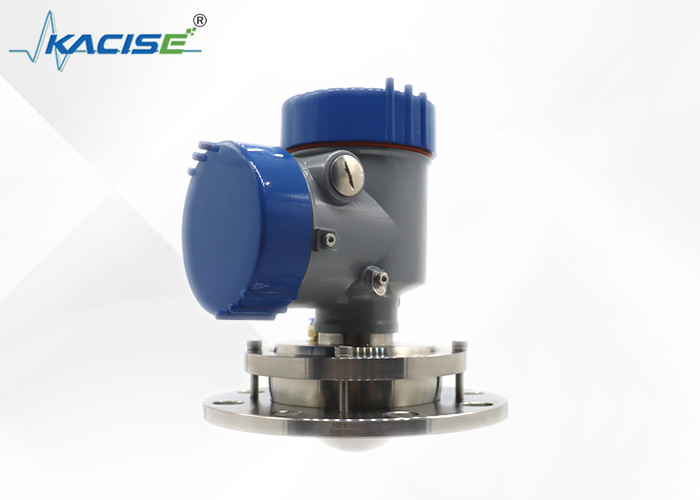

KLD806 80G 레이더 레벨 게이지 단단한 강한 황사 적용 76 밀리미터 렌즈 안테나
계측 원리
LKD800 일련 레이더 레벨 게이지의 실행 시간은 전자 부품에 의해 레벨 신호로 변환될 수 있습니다. 특별한 시간 확장방법은 매우 짧은 시간에 안정적이고 정확한 측정을 보증할 수 있습니다. 그것은 매우 저 에너지와 극단적으로 짧은 마이크로파 펄스를 전함으로써 안테나 시스템으로 전해지고 받아들입니다. 근무 조건이 복잡하고 가짜에코가 있을지라도 LKD800 일련 레이더 레벨 게이지는 정확하게 소재 레벨의 반향을 분석할 수 있습니다.
엔터
안테나는 전자 회로에 반영된 마이크로파 펄스를 받고, 그것을 전하고 마이크로프로세서가 물질의 표면적으로 극소 펄스에 의해 발생된 반향을 확인하기 위해 신호를 처리합니다. 정확한 에코 신호 식별은 지능적 소프트웨어에 의해 완료되고 정확도가 밀리미터 수준을 이를 수 있습니다. 재료 표면으로부터의 거리 D 펄스의 시간 여행 T에 비례합니다 :
D=C×T/2
C가 광속인 곳
빈 탱크의 거리 E가 알려지기 때문에, 수준 L는 다음과 같습니다 :
L=E-D
출력
그것은 비어 있는 탱크 높이 E (= 영점), 가득 찬 탱크 높이 F (= 전체 눈금을) 입력함으로써 설정되고 약간의 응용 매개 변수와 응용 매개 변수가 자동적으로 측정 환경에 악기를 적응시킬 것입니다. 4-20mA 출력에 해당합니다.
적용 매체 :
LKD800 일련 레이더 레벨 게이지는 그 수준의 액체의 비접촉 연속적인 측정에 적합하고, 슬러리와 과립 물질입니다. 그것은 큰 온도와 압력 변화와 이유와 불활성 가스와 휘발 이 존재에 적합합니다.
그것은 마이크로파 펄스의 측정 방법을 채택하고, 산업상 주파수 밴드 범위에서 정상적으로 일할 수 있습니다. 빔 에너지는 낮고 그것이 신체와 환경으로 해를 입히는 것 없이 다양한 금속과 비금속 용기 또는 파이프에 설치될 수 있습니다.
특징
밀리미터는 레이더를 흔듭니다, 측정 정확도가 ±2mm과 더까지 도달할 수 있습니다
최소 측정은 사각지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 근무 조건의 측정을 충족시킵니다.
다양한 렌즈 안테나, 더 작은 입사각, 더 강한 더 집중된 에너지
에코 신호와 똑같은 인더스트리얼 하에 다른 레이더 상품 보다 더 높은 신뢰성
그리고 채광 조건.
그것은 더 강한 침해를 가지고 있고, 접착의 경우에 정상적으로 사용될 수 있습니다고
농축.
동적 신호 영역은 크고 저유전 상수 값의 측정입니다
매체는 더 안정적입니다.
다수 측정 모드, 빠른 측정 방식으로 레이더 응답
기술 명세서와 모델 선택
모델 | KLD806 |
매체 | 고체, 저장 용기, 프로세스 컨테이너, 강한 재 적용 |
측정 범위 | 0.3m~10/20/30/60/100m |
프로세스 접속 | 플랜지 ≥ DN100 |
프로세스 온도 |
-40~110C |
프로세스 압력 | - 0.1~0.3MPa |
안테나 크기 | 76 밀리미터 렌즈 안테나 |
안테나 소재 | PTFE |
정확도 | ±5mm |
보호 클래스 | IP67 |
중심 주파수 | 80GHz |
입사각 | 3' |
전원 공급기 | 2가닥 도선 /DC24V / 사선용 /DC12~24V / 사선용 /AC220V |
케이스 |
알루미늄 / 플라스틱 / 스테인레스 강 |
신호 출력 | 2가닥 도선 /4...20mA/HART 프로토콜 사선용 / 4...20mA/ RS485 모드 버스 |
