원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD803

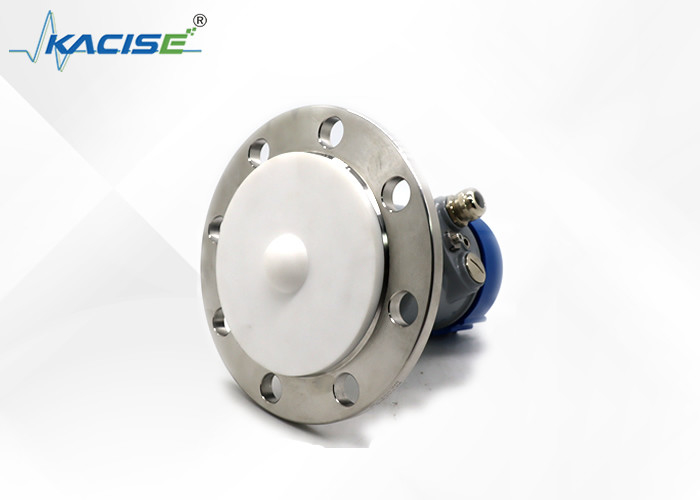

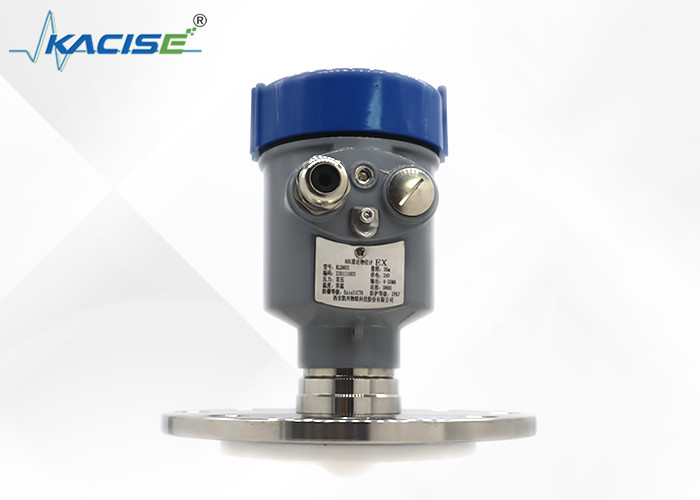

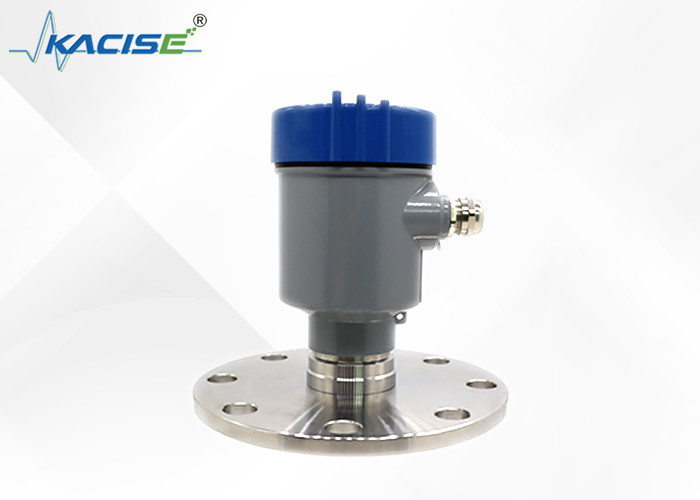

강한 부식성 액체, 스팀, 거품을 위한 80G PTFE 34 밀리미터 렌즈 안테나 레이더 레벨 게이지
원리
KLD800 일련 80G 레이더 레벨 게이지는 주파수 변조 지속파 (FMCW) 기술력을 채택합니다. 안테나는 고주파 FM 레이더 신호를 내보내고 레이더 신호의 주파수가 선형으로 증가합니다. 송신된 레이더 신호는 측정된 매체에 의해 반영된 후 똑같은 안테나에 의해 받아들입니다. 동시에, 송신된 신호 주파수와 용인된 신호 주파수 사이의 주파수 차는 측정 거리에 비례합니다. 수집된 주파수 차 신호는 반사된 에코의 스펙트럼을 획득하기 위해 고속 푸리에 변환 (FFT)를 받고 측정될 목표에 대한 거리가 이것을 기반으로 산정됩니다.
특징
밀리미터는 레이더를 흔들고, 측정 정확도가 ±2mm까지 도달할 수 있고, 최소 측정이 사각지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 근무 조건의 측정을 충족시킵니다.
다양한 렌즈 안테나, 더 작은 입사각, 더 집중된 에너지, 더 강한 에코 신호와 똑같은 산업적이고 채광 조건 하에 다른 레이더 제품 보다 더 높은 신뢰성.
그것은 더 강한 침해를 가지고 있고, 접착과 농축의 경우에 정상적으로 사용될 수 있습니다.
동적 신호 영역은 더 크게 있고 저유전 상수 값 매체의 측정이 더 안정적입니다.
다수 측정 모드, 빠른 측정 방식으로 레이더 응답
제품 치수
설치 접속도 :
작업 원칙
레이더 안테나는 시험된 매체의 표면에 도달할 때 뒤로 반영될 좁은 마이크로파 펄스를 전송하고, 그리고 나서 안테나 시스템에 의해 다시 받았습니다. 신호는 전기회로로 전송되고 그리고 나서 레벨 신호로 변환될 것입니다. 전자 레인지의 전송 속도가 그렇게 빠른 것처럼 거의 0가 매체의 표면에 대한 마이크로파 전송이 시험을 받았고, 그리고 나서 회고한을 위해 사용한 시간입니다.
기술 명세서와 모델 선택
| 모델 | KLD803 |
| 매체 | 강한 부식성 액체, 스팀, 거품 |
| 측정 범위 | 0.1m~10/20/30/60/100m |
| 프로세스 접속 | 플랜지 ≥ DN50 |
| 프로세스 온도 |
-40~130C |
| 프로세스 압력 | - 0.1~2.5 MPa |
| 안테나 크기 | (플랜지 사이즈에 따르면) 34 밀리미터 렌즈 안테나 |
| 안테나 소재 | PTFE |
| 정확도 | ±1mm (35m 이하 범위) ±5mm (35m과 100m 사이에 있으세요) |
| 보호 클래스 | P67 |
| 중심 주파수 | 80GHz |
| 입사각 | 3' |
| 전원 공급기 | 2가닥 도선 /DC24V / 사선용 /DC12~24V / 사선용 /AC220V |
| 케이스 | 알루미늄 / 스테인레스 강 |
| 신호 출력 | 2가닥 도선 /4...20mA/HART 프로토콜 사선용 / 4...20mA/ RS485 모드 버스 |
설치 조건
기구를 설치할 때, 소재 유입구 위에 그것을 설치하기를 회피하세요 그리고, 교반 패들, 기타 등등과 같은 신호에 영향을 미치는 다양한 물체를 회피하려고 하세요.
연결
| 렌즈 안테나 직경 |
Φ32mm 렌즈 안테나 |
Φ42mm 렌즈 안테나 |
Φ76mm 렌즈 안테나 |
Φ74.7mm 에어 퍼지 (air purge)과 렌즈 안테나 |
| 빔 각 | 7' | 6' | 3' | 3' |
