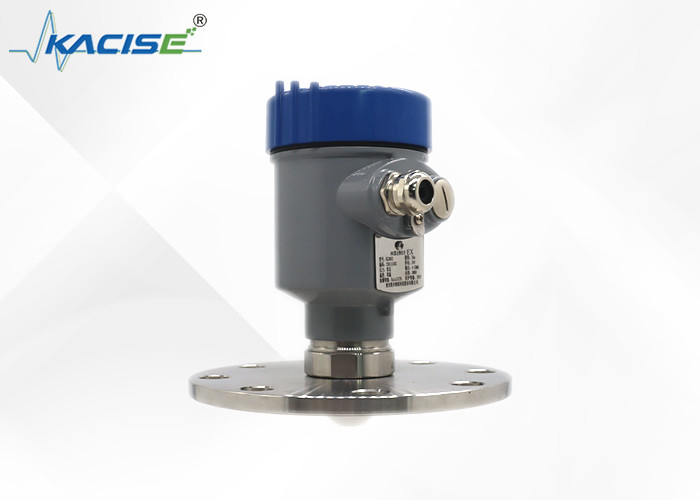

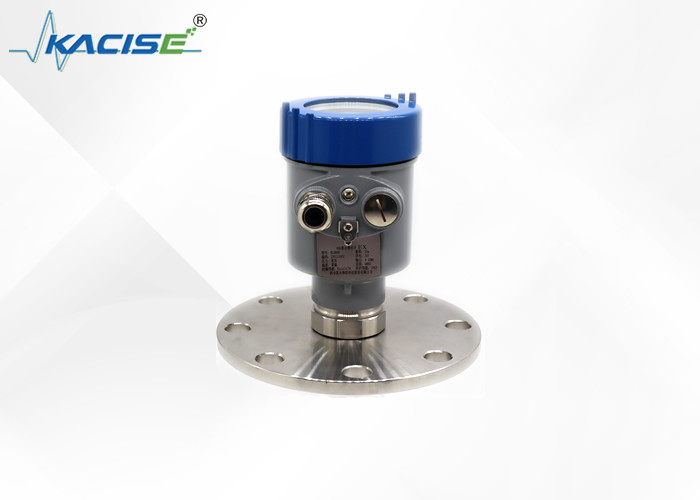

IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802

32 밀리미터 렌즈 안테나 액체 준위 게이지

부식성 액체 레이더 레벨 게이지

IP67 레이더 유형 레벨 게이지

원래 장소:

중국

브랜드 이름:

KACISE

인증:

모델 번호:

KLD802

저희와 연락

인용 을 요청 하십시오

IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802

제품 세부 정보

중간:

비부식성 액체, 조금 부식성 액체

측정 범위:

0.1m~10/20/30/60/100m

프로세스 연결:

플랜지 ≥ DN80

공정 온도:

-40~110C

프로세스 압력:

- 0.1~1.6MPa

안테나 크기:

32 밀리미터 렌즈 안테나

안테나 소재:

PTFE

정확성:

±1mm (35m 이하 정렬시키세요) 、±5mm (35m과 100m 사이에 있으세요)

보호 등급:

IP67

중심 주파수:

80GHz

입사각:

전원공급장치:

DC24V/DC12~24V /AC220V

포장:

알루미늄 / 플라스틱 / 스테인레스 강

신호 출력:

4...20mA/HART protocol/RS485 모드 버스

강조하다:

32 밀리미터 렌즈 안테나 액체 준위 게이지

부식성 액체 레이더 레벨 게이지

IP67 레이더 유형 레벨 게이지

지불 및 배송 조건

최소 주문 수량

1pcs

포장 세부 사항

각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다.

배달 시간

5-8 작업 일수

지불 조건

L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram

공급 능력

1000개 부분 / 부분마다 교섭할 수 있는 주

316 스테인리스 스틸 용량 레벨 센서 IP67 보호 및 열악한 환경에 대한 HART 통신

가장 좋은 가격 을 구하라

FMCW 기술이 적용된 고온 및 부식성 탱크용 80GHz 레이더 레벨 게이지

가장 좋은 가격 을 구하라

KLD806 80GHz 주파수 플랜지 장착 및 시멘트 사일로용 PTFE 안테나를 갖춘 80G FM 레이더 레벨 센서

가장 좋은 가격 을 구하라

액체 레벨 모니터링을 위한 비접촉 측정 및 IP67 보호 기능을 갖춘 26GHz 주파수 레이더 레벨 미터

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

약간 부식성 액체용 80G 레이더 레벨 게이지 KLD802

소개

KLD800 시리즈 80G 레이더 레벨 게이지는 FMCW(주파수 변조 연속파) 기술을 채택합니다. 안테나는 고주파 FM 레이더 신호를 방출하며 레이더 신호의 주파수는 선형적으로 증가합니다. 전송된 레이더 신호는 측정 매체에 의해 반사된 후 동일한 안테나에 의해 수신됩니다. 동시에 송신 신호 주파수와 수신 신호 주파수 간의 주파수 차이는 측정된 거리에 비례합니다. 수집된 주파수차 신호는 FFT(고속 푸리에 변환)를 거쳐 반사 에코의 스펙트럼을 얻고, 이를 기반으로 측정 대상까지의 거리를 계산합니다.

특징

밀리미터파 레이더의 측정 정확도는 최대 ±2mm에 달하며 최소 측정 사각지대는 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정을 만족시킵니다.
동일한 산업 및 광산 조건에서 다른 레이더 제품보다 다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호 및 더 높은 신뢰성을 제공합니다.
침투력이 강해 접착, 응축 등의 경우에도 정상적으로 사용할 수 있습니다.
동적 신호 범위가 더 크고 유전 상수가 낮은 매체의 측정이 더 안정적입니다.
다중 측정 모드, 빠른 측정 모드에서 레이더 응답

명세서

KLD802

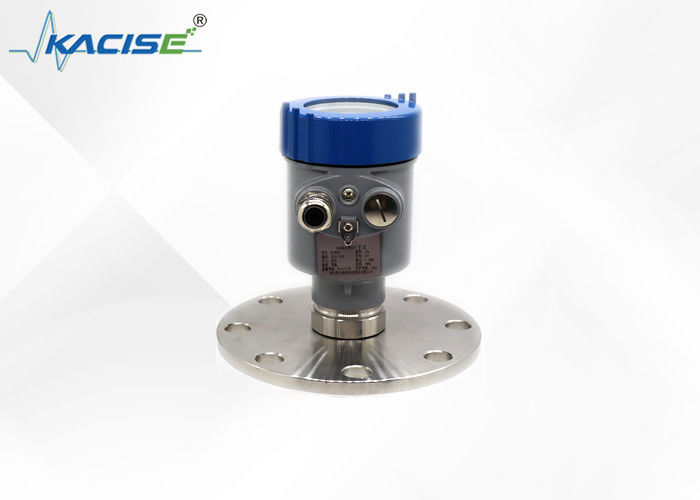

IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 0

매체: 비부식성 액체, 약간 부식성 액체
측정 범위: 0.1m~10/20/30/60/100m
공정 연결: 플랜지 ≥ DN80
공정 온도: -40~110℃
공정 압력: -0.1~1.6MPa

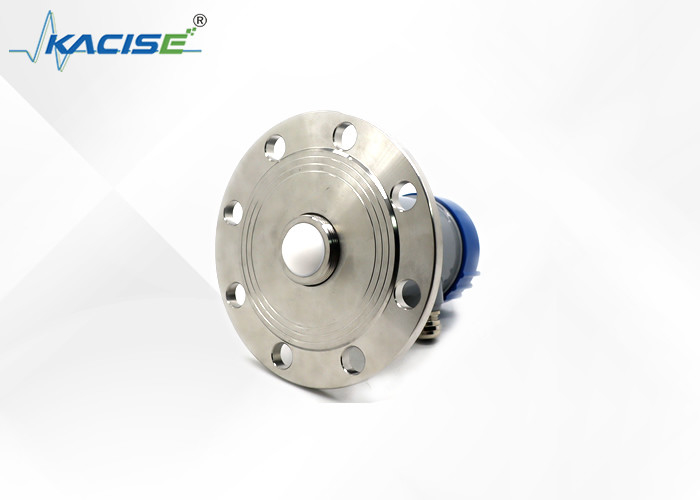

안테나 크기: 32mm 렌즈 안테나
안테나 재질: PTFE
정확도: ±1mm(35m 미만 범위)
±5mm(35m~100m 범위)
보호 등급: IP67
중심 주파수: 80GHz
발사 각도: 3°
전원 공급 장치: 2선식/DC24V
4선식 /DC12~24V
4선식/AC220V
케이싱: 알루미늄/스테인레스 스틸
신호 출력: 2선 /4...20mA/HART 프로토콜
4선식 / 4...20mA/ RS485 Modbus

설치

1.플랜지 설치
플랜지 설치를 사용할 경우 장비와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.

기준면
혈관 중심 또는 대칭축

IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 1

2. 게양 설치
IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 3

설치 요구 사항

기기 설치 시 재료 투입구 위에 설치하는 것을 피하고, 교반 패들 등 신호에 영향을 미치는 다양한 물체를 피하십시오.
IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 5

매우 복잡한 작업 조건에서는 설치 지점을 중심으로 반경 20cm의 영역에 장애물이 없으면 기기가 정상적으로 작동할 수 있습니다.

설치 연결 다이어그램:
최대 설치 스풀 높이 Hmax는 설치 스풀 직경 D와 제품 발사 각도의 크기에 따라 달라집니다.
설치 연결이 너무 길면 레이더 성능에 영향을 미칩니다.
IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 9

치수

케이싱 차원
단위: mm:
IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 10

생산

IP67 80GHz 레이더 레벨 게이저 가 32mm 렌즈 안테나 가 약간 부식성 액체 KLD802 11
Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 제공업체이자 제조업체로 간주합니다. 우리는 OEM 고객에게 최대의 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것:
범위에는 맞춤형 쉘 버전/색상, 스레드 유형(G-Thread/NPT 스레드), 맞춤형 소프트웨어, 인쇄물, 매뉴얼 및 카탈로그가 포함됩니다. 귀하의 측면에 설치하는 데 관심이 있다면 레이더 모듈을 확실히 사용할 수 있습니다.
