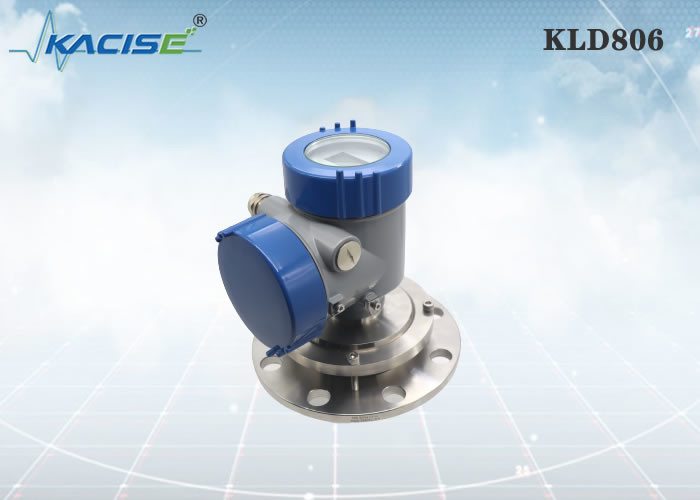

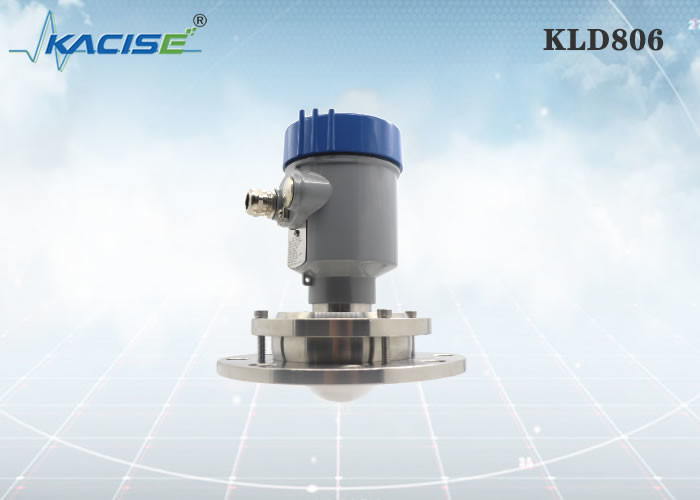

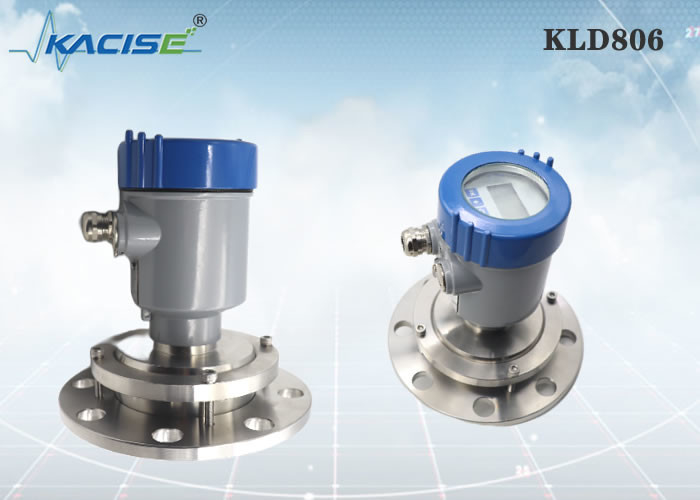

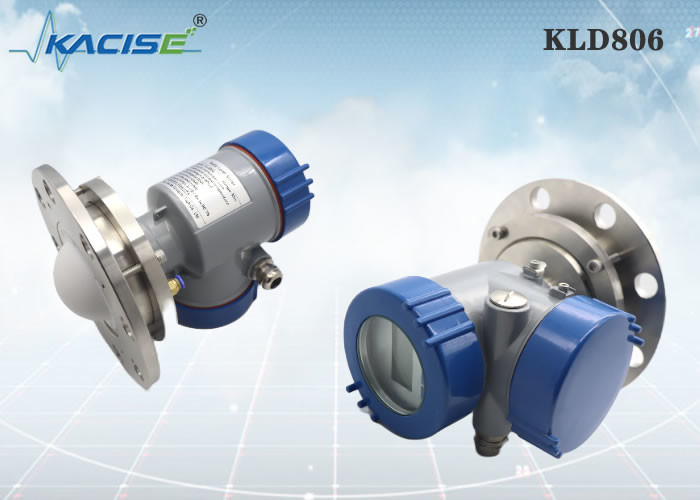

KLD806 80GHz 레이더 레벨 센서, PTFE 안테나와 IP67 보호

실로 레이더 레벨 측정은 펄스 생성기와 곡물 통 채용 센서를 사용하여 실로에 존재하는 고체 수준을 결정합니다. 펄스는 접촉 케이블 또는 막대 아래로 전송됩니다.그 다음은 공기에서 곡물로 이동에 의해 표시되는 다이렉트릭의 변화에 직면했을 때 돌아옵니다..

1. 고체 입자, 화학 액체 탱크, 오일 탱크 및 공정 용기 수준을 측정합니다.
2. 레이더 레벨 미터는 전자기파를 기반으로 작동합니다. 그래서 최대 120m 측정 범위가 있을 수 있습니다.
3. 다른 유형의 레벨 미터와 비교하면 80G 레이더 레벨 미터는 다양한 종류의 석유, 화학 액체, 고분자 및 다른 많은 매체를 측정 할 수 있습니다.
4. 80G 레이더 레벨 미터는 열악한 작업 조건에서 작동 할 수 있습니다. 그것은 온도, 압력 및 습도에 영향을 받지 않습니다. PTFE 뿔과 함께, 그것은 심지어 산성 액체와 같은 부식 상태에서 작동 할 수 있습니다..
5. 고객 또한 플랜지, 스레드, 브래킷과 같은 다른 연결 방법을 선택할 수 있습니다.

KLD806

매개체: 고체, 저장 용기, 공정 용기 강한 먼지 적용 측정 범위: 0.3m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN100 공정 온도: -40~110°C 공정 압력: -0.1~0.3MPa 안테나 크기: 76mm 렌즈 안테나 (청정 옵션) 안테나 재료: PTFE 정확도: ±5mm 보호급: IP67 중앙 주파수: 80GHz 발사 각: 3° 전원 공급 장치: 두 개의 유선 /DC24V 4선 /DC12~24V 4선 /AC220V 케이싱: 알루미늄/플라스틱/무연강 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 4...20mA/ RS485 모드버스

플랜지 설치를 사용할 경우 기기와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.

1 데이터 평면

2 용기 중심 또는 대칭 축

장비를 설치 할 때, 재료 입구 위에 설치하는 것을 피하고, 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.

극도로 복잡한 작업 조건에서 장치는 설치 지점에 중심이 된 20cm 반지름의 지역에서 장애물이 없으면 정상적으로 작동 할 수 있습니다.

최대 설치 스풀 높이 Hmax는 설치 스풀 지름 D와 제품 발사 각의 크기에 달려 있습니다.

너무 긴 설치 연결은 레이더 성능에 영향을 줄 것입니다.

mm의 단위:

Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 공급자 및 제조업체로 간주합니다. 우리는 OEM 고객을 위해 최대 유연성과 비용 최적화된 제안을 제공합니다.

• 제품군에는 사용자 정의 셸 버전 / 색상, 스레드 유형 ((G- 스레드 / NPT 스레드), 사용자 정의 소프트웨어, 인쇄물, 설명서 및 카탈로그가 포함됩니다.
• 만약 당신이 당신의 옆에 설치에 관심이 있다면, 레이더 모듈은 확실히 사용할 수 있습니다.
