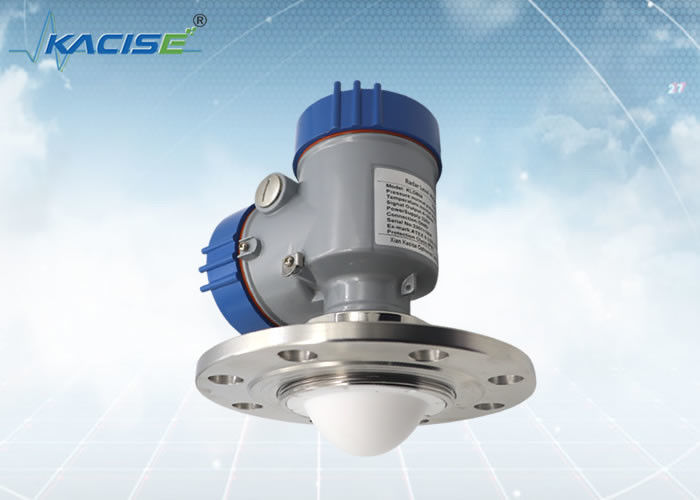

KLD804 무선 레이더 레벨 송신기 4G GPRS 로라 전송으로 80GHz 주파수를 사용하여 강한 부식 액체를 사용합니다

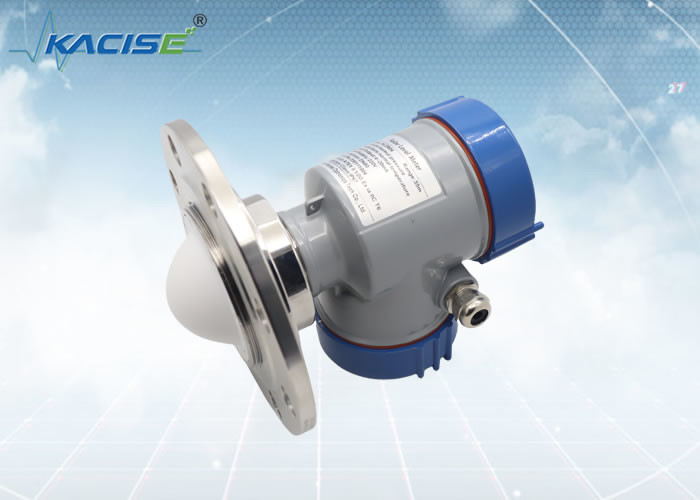

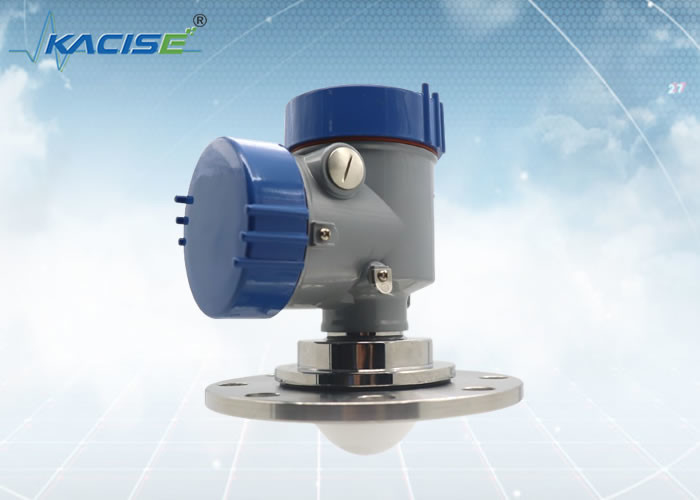

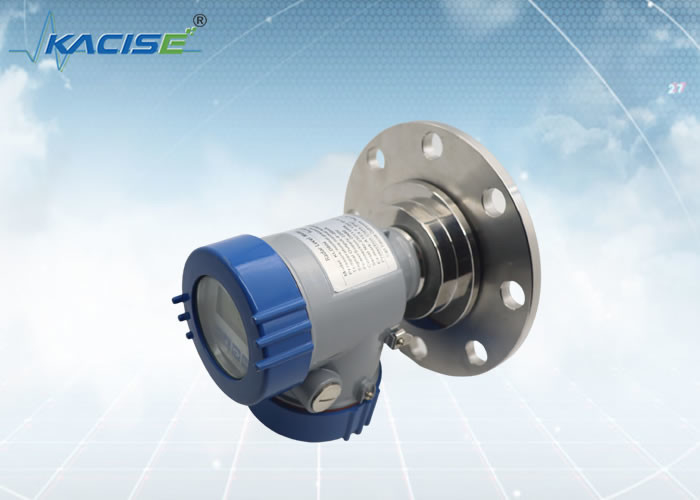

KLD804 80G FM 레이더 레벨 센서

소개
산업 자동화 제어 과정에서 재료 수준은 중요한 매개변수입니다. 물질 수준을 측정하는 방법에는 여러 가지가 있습니다. 다양한 작업 조건 및 매체의 경우 정압 유형, 플로트 유형, 헤비 해머 유형, 초음파 및 기타 일반적인 재료 레벨 측정 방법과 같은 다양한 측정 원리를 가진 재료 레벨 게이지를 측정에 사용할 수 있습니다. 기기에는 고유한 특성과 적용 범위가 있습니다. 레이더 레벨 게이지는 고급 레이더 펄스파 측정 기술을 사용하여 특히 교반, 고온, 대형 증기, 강한 먼지, 강한 중간 부식, 쉬운 흉터 및 기타 가혹한 측정 조건이 있는 탱크에서 탁월한 성능을 발휘합니다. 우수한 성능을 보여주고 산업 자동화 생산에서 중요한 역할을 합니다.

무선 레이더 시스템 솔루션:
석유화학, 석탄, 시멘트, 야금 및 기타 산업의 생산 과정에서 저장 중 액체의 안전을 보장하기 위해 저장 탱크 내 압력, 액체 수위, 온도, 습도 및 액체 표면의 가스 농도 등을 실시간으로 모니터링합니다. 저장 탱크에 저장된 액체의 관련 매개 변수를 수집하여 원격 제어 센터에 전송하는 방법과 비상 시 응급 조치를 시작하는 방법은 항상 관리 인력을 괴롭혔습니다. 전통적인 저장 탱크 모니터링은 주로 근무 직원의 정기 검사에 의존합니다. 인건비가 비싸고 인적 요소가 많이 남아 안전 위험이 발생합니다. 433MHZ 무선 주파수를 기반으로 GPRS 이동통신의 무선 데이터 전송 솔루션을 기반으로 저장탱크의 압력, 액체 수위, 온도, 습도, 액체 표면의 가스 농도 등 사용자가 관심을 두는 매개 변수를 실시간 원격 모니터링하고, 긴급 상황 발생 시 해당 비상 시설을 활성화합니다.

특징
20km 이내의 무선 네트워킹을 실현할 수 있습니다.
통합 433M 무선 고주파 레이더는 업계에서 가장 진보된 433M 무선 무선 주파수 전송 기술을 채택합니다. 최대 전송 거리는 20Km이며, 태양광 패널이나 220V 전원을 통해 전원이 공급됩니다. 현장 배선 등 복잡한 공정이 생략됩니다. 레이더는 RS485 디지털 신호를 출력하고 Modbus 버스 프로토콜을 채택하여 100개 장치 내에서 무선 네트워킹을 실현합니다. 무선 전송 부분은 LoRa 원격 모뎀 기술을 채택하여 간섭 방지 능력이 뛰어나고 전류 소모를 최소화할 수 있습니다. 고감도 및 회로 설계로 인해 링크 예산이 업계 최고의 수준에 도달하여 장거리 전송 및 높은 신뢰성 요구 사항이 있는 애플리케이션에 가장 적합한 선택이 됩니다. 전통적인 GPRS 전송 방법과 비교하여 비용이 크게 절감됩니다. 이동 통신 네트워크의 제한을 받지 않고 신뢰성과 간섭 방지 능력이 크게 향상됩니다.

케이싱 차원
단위: mm:

설치 방법

플랜지 설치
플랜지 설치를 사용할 경우 장비와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.

• 기준면
• 혈관 중심 또는 대칭축

호이스팅 설치

메모: 설치 시 진동, 강한 전자파 간섭 및 하중을 피하십시오.

GPRS 무선 원격 전송 기술 솔루션:
GPRS는 이동통신의 GPRS 네트워크를 기반으로 하는 새로운 유형의 인터넷 통신 패킷 데이터 베어링 서비스로, 갑작스럽거나 빈번하고 소량의 데이터 전송에 적합합니다. GPRS 패킷 스위칭 기술은 실시간 온라인, 용량에 따른 과금, 빠른 로그인, 고속 전송, 무료 스위칭 등의 장점을 갖고 있다. 인터넷 접속의 관점에서 볼 때 중앙 사이트와 하위 스테이션은 모두 인터넷의 터미널입니다. 소위 GPRS 모듈은 변전소의 DTU 부분입니다.
옵션 1: 중앙 서버는 공용 네트워크의 고정 IP 주소를 사용하고 GPRS-DTU는 IP 주소를 통해 인터넷 호스트에 직접 액세스합니다. 해결 방법 2: 중앙 서버는 ADSL 및 기타 동적 공용 네트워크 IP + 동적 도메인 이름 분석 소프트웨어를 사용합니다. GPRS-DTU는 DNS를 통해 중앙 서버의 IP 주소를 확인하여 양방향 통신을 완료합니다. 구성 3: 중앙 서버는 ADSL+ 등의 동적 공용 네트워크 IP를 사용합니다.IP 분석 서버 소프트웨어 + GSM MODEM 및 GPRS-DTU는 전화 접속하여 레이더 데이터 정보를 IP 분석 서버로 전송하며, IP 분석 서버는 해당 정보를 통해 호스트 IP 주소를 반환하여 양방향 UDP 통신을 완료합니다. 계획 4: 센터는 GPRS-DTU 또는 GPRS 모뎀을 채택하고 전체 네트워크는 모바일 APN 사설망 고정 IP를 채택합니다.

Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 제공업체이자 제조업체로 간주합니다. 우리는 OEM 고객에게 최대의 유연성과 비용 최적화된 제안을 제공합니다.

우리가 제공할 수 있는 것:

• 범위에는 맞춤형 쉘 버전/색상, 스레드 유형(G-Thread/NPT 스레드), 맞춤형 소프트웨어, 인쇄물, 매뉴얼 및 카탈로그가 포함됩니다. 귀하의 측면에 설치하는 데 관심이 있다면 레이더 모듈을 확실히 사용할 수 있습니다.
