원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD806

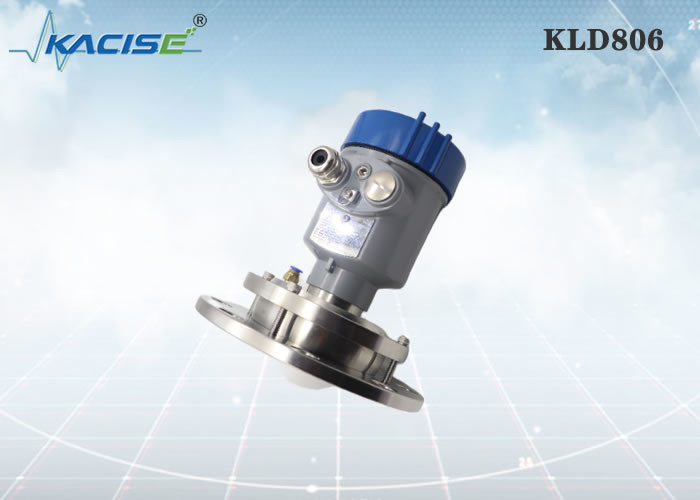

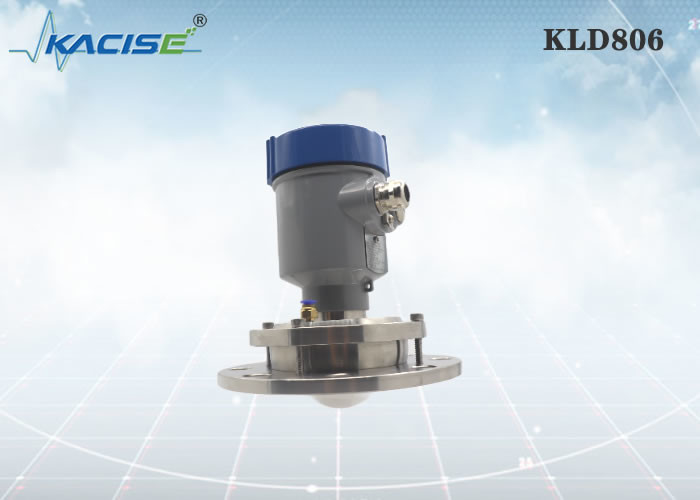

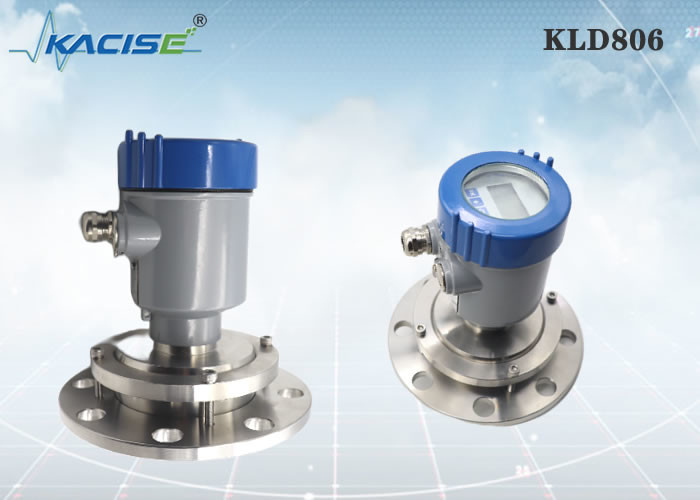

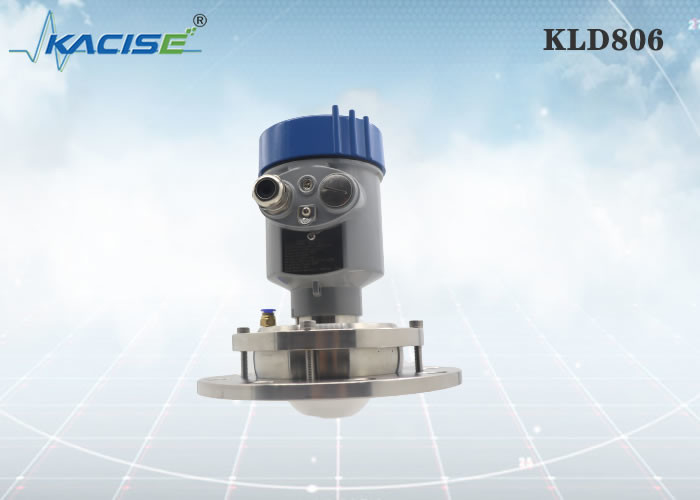

76~81GHz FM 연속파 레이더 제품은 4선 및 2선 애플리케이션을 지원합니다. 여러 모델, 제품의 최대 범위는 100m에 도달할 수 있고 사각지대는 30cm에 도달할 수 있습니다. 작동 주파수가 높고 파장이 짧기 때문에 고체 응용 분야에 특히 적합합니다. 렌즈를 통해 전자파를 송수신하는 작업 모드는 먼지가 많고 온도가 혹독한 환경(+110℃)에서 고유한 이점을 갖습니다. 기기는 설치가 편리하고 쉽게 되도록 플랜지나 나사산으로 고정해야 합니다.
KLD806
| 중간: | 고체, 저장용기, 공정용기, 강력분진 도포 |
| 측정 범위: | 0.3m~10/20/30/60/100m |
| 프로세스 연결: | 플랜지 ≥ DN100 |
| 공정 온도: | -40~110℃ |
| 프로세스 압력: | -0.1~0.3MPa |
| 안테나 크기: | 76mm 렌즈 안테나(퍼지 옵션) |
| 안테나 재료: | PTFE |
| 정확성: | ±5mm |
| 보호 등급: | IP67 |
| 중심 주파수: | 80GHz |
| 발사 각도: | 3° |
| 전원 공급 장치: | 2선식/DC24V 4선식 /DC12~24V 4선식/AC220V |
| 포장: | 알루미늄/플라스틱/스테인리스 |
| 신호 출력: | 2선식/4...20mA/HART 프로토콜 4선 4...20mA/RS485 Modbus |
1.플랜지 설치
플랜지 설치를 사용할 경우 장비와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.
① 기준면
② 혈관 중심 또는 대칭축
2. 게양 설치
기기 설치 시 재료 투입구 위에 설치하는 것을 피하고, 교반 패들 등 신호에 영향을 미치는 다양한 물체를 피하십시오.
매우 복잡한 작업 조건에서는 설치 지점을 중심으로 반경 20cm의 영역에 장애물이 없으면 기기가 정상적으로 작동할 수 있습니다.
설치 연결 다이어그램:
최대 설치 스풀 높이 Hmax는 설치 스풀 직경 D와 제품 발사 각도의 크기에 따라 달라집니다. 설치 연결이 너무 길면 레이더 성능에 영향을 미칩니다.
케이싱 차원
단위: mm:
Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 제공업체이자 제조업체로 간주합니다. 우리는 OEM 고객에게 최대의 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것:
범위에는 맞춤형 쉘 버전/색상, 스레드 유형(G-Thread/NPT 스레드), 맞춤형 소프트웨어, 인쇄물, 매뉴얼 및 카탈로그가 포함됩니다. 귀하의 측면에 설치하는 데 관심이 있다면 레이더 모듈을 확실히 사용할 수 있습니다.
