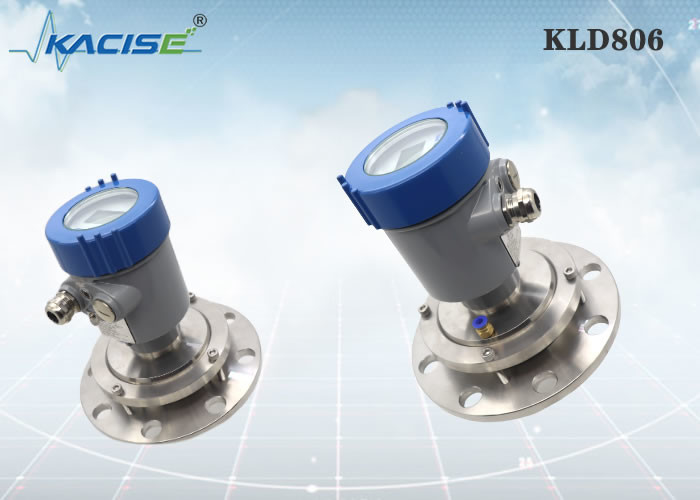

KLD806 80GHz 레이더 레벨 센서 밀가루 실로에서 강한 먼지 응용을위한 정화 기능

농업 산업의 상태와 오늘날 시장의 운영 규모로 인해 곡물 관리를 위한 보다 효과적인 도구가 필요해졌습니다. 과거의 사일로 수준 모니터링 시스템은 곡물 수준을 결정하기 위해 수동 또는 기계적 방법을 사용할 수 있었지만 오늘날 사용되는 사일로는 대부분 규모가 커서 이러한 시스템이 매우 비실용적입니다.
오늘날 사일로 레벨 레이더는 효율적인 빈 레벨 측정 도구를 설계하는 데 널리 사용되는 방법입니다. 사일로 레이더 레벨 측정은 펄스 발생기와 곡물통 채우기 센서를 사용하여 사일로에 존재하는 고형물의 레벨을 결정합니다. 펄스는 접촉 케이블이나 막대를 통해 전송된 다음 공기에서 입자로의 이동으로 표시되는 유전체 변화를 만나면 다시 돌아옵니다. 그런 다음 시스템은 펄스의 이동 시간을 계산하여 곡물 사일로 레벨 측정을 결정합니다.
무선 빈 모니터링의 또 다른 방법은 초음파 센서를 사용하여 레벨 기반 밀도 변화를 감지하는 기계적 펄스를 시작하고 수신하는 것입니다. 이러한 시스템은 상대적으로 작으며 비용 효율성이 매우 높은 경향이 있습니다. 그러나 음파는 습기와 주변 온도의 영향을 받기 때문에 초음파 빈 레벨 모니터는 습한 환경이나 온도 변동이 심한 환경에는 적합하지 않습니다.
보다 강력한 솔루션인 레이저 사일로 레벨 센서는 접촉이 필요 없으며 장거리에서 곡물 레벨을 정확하게 감지할 수 있습니다. 이러한 무선 통 모니터링 시스템은 환경 간섭을 덜 받고 집중된 빔 스타일의 측정 덕분에 높고 좁은 사일로에서도 잘 작동합니다.

• 고주파 80GHz, 더 많은 초점
• PTFE 안테나의 한 유형으로 케이블, 로드 또는 드롭 구조가 없습니다.
• 긴/높은/좁은 용도에 적합
• 온도 변화, 먼지, 증기의 영향을 받지 않음
• 유전 상수 > 2가 권장됩니다.
• 소규모 배치 OEM 서비스 지원

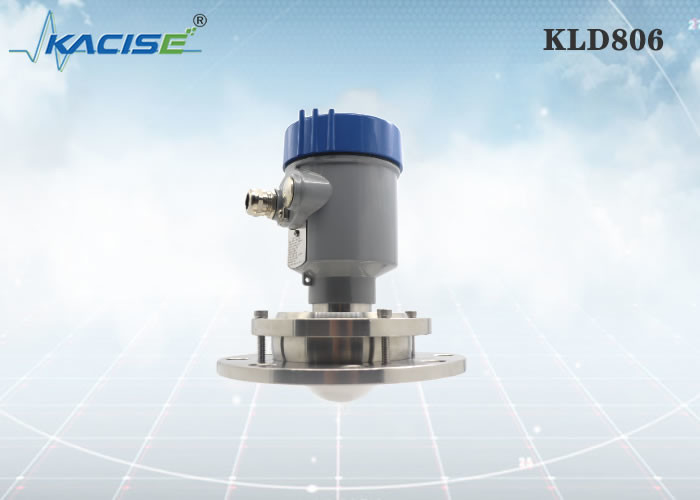

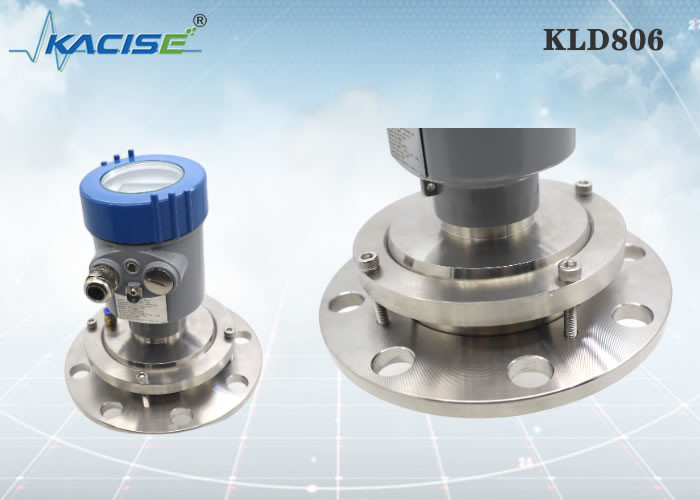

KLD806

매체: 고체, 저장용기, 공정용기, 강한 분진 도포 측정 범위: 0.3m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN100 공정 온도: -40~110℃ 공정 압력: -0.1~0.3MPa 안테나 크기: 76mm 렌즈 안테나(퍼지는 옵션) 안테나 재질: PTFE 정확도: ±5mm 보호 등급: IP67 중심 주파수: 80GHz 발사 각도: 3° 전원 공급 장치: 2선식/DC24V 4선식 /DC12~24V 4선식/AC220V 케이싱: 알루미늄/플라스틱/스테인리스 스틸 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 4...20mA/RS485 Modbus

플랜지 설치를 사용할 경우 장비와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.
① 기준면
② 혈관 중심 또는 대칭축

기기 설치 시 재료 투입구 위에 설치하는 것을 피하고, 교반 패들 등 신호에 영향을 미치는 다양한 물체를 피하십시오.

매우 복잡한 작업 조건에서는 설치 지점을 중심으로 반경 20cm의 영역에 장애물이 없으면 기기가 정상적으로 작동할 수 있습니다.

최대 설치 스풀 높이 Hmax는 설치 스풀 직경 D와 제품 발사 각도의 크기에 따라 달라집니다.
설치 연결이 너무 길면 레이더 성능에 영향을 미칩니다.

단위: mm:

Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 제공업체이자 제조업체로 간주합니다. 우리는 OEM 고객에게 최대의 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것:
범위에는 맞춤형 쉘 버전/색상, 스레드 유형(G-Thread/NPT 스레드), 맞춤형 소프트웨어, 인쇄물, 매뉴얼 및 카탈로그가 포함됩니다. 귀하의 측면에 설치하는 데 관심이 있다면 레이더 모듈을 확실히 사용할 수 있습니다.
