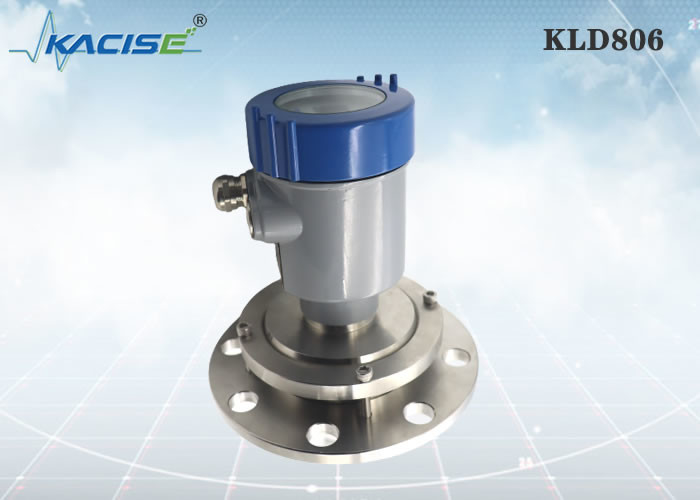

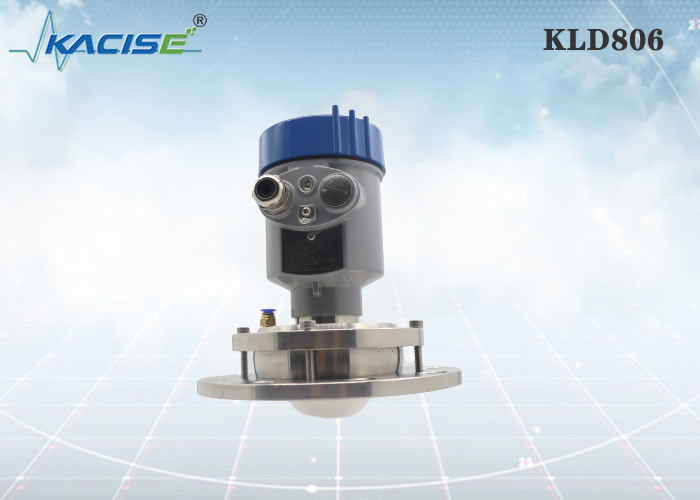

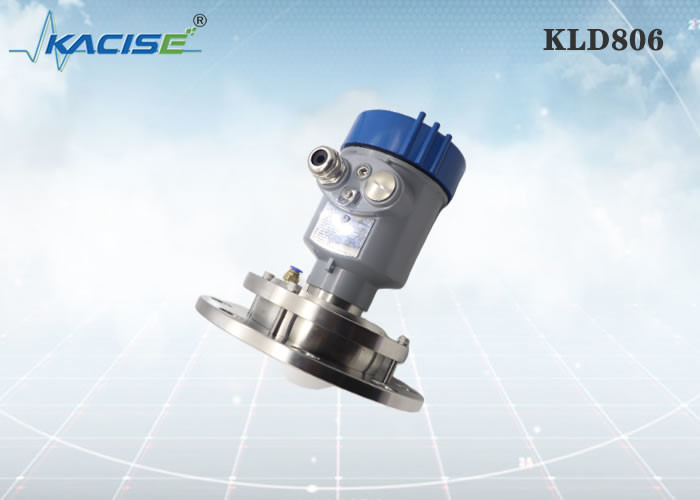

KLD806 80GHz 주파수 플랜지 장착 및 시멘트 사일로용 PTFE 안테나를 갖춘 80G FM 레이더 레벨 센서

76-81GHz FM 연속파 레이더 제품은 4선 및 2선 응용 프로그램을 지원합니다. 여러 모델, 제품의 최대 범위는 100 미터에 도달 할 수 있습니다.더 높은 작동 주파수와 짧은 파장 때문에, 그것은 특히 고체 애플리케이션에 적합합니다.렌즈를 통해 전자기파를 전송하고 수신하는 작업 모드는 높은 먼지 및 혹독한 온도 환경에서 독특한 장점을 가지고 있습니다.도구는 편리하고 쉬운 설치를 위해 플랜지 또는 스레드에 의해 고정되어야 합니다.

• 밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 구역은 0.05m입니다.
• 더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
• 다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
• 그것은 더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
• 동적 신호 범위는 더 넓고 낮은 변압 매체의 측정은 더 안정적입니다.
• 여러 측정 모드, 빠른 측정 모드에서 레이더 응답

KLD806

매개체: 고체, 저장 용기, 공정 용기 강한 먼지 적용 측정 범위: 0.3m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN100 공정 온도: -40~110°C 공정 압력: -0.1~0.3MPa 안테나 크기: 76mm 렌즈 안테나 (청정 옵션) 안테나 재료: PTFE 정확도: ±5mm 보호급: IP67 중앙 주파수: 80GHz 발사 각: 3° 전원 공급 장치: 두 개의 유선 /DC24V 4선 /DC12~24V 4선 /AC220V 케이싱: 알루미늄/플라스틱/무연강 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 4...20mA/ RS485 모드버스

플랜지 설치를 사용할 경우 기기와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.

1 데이터 평면

2 용기 중심 또는 대칭 축

장비를 설치 할 때, 재료 입구 위에 설치하는 것을 피하고, 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.

극도로 복잡한 작업 조건에서 장치는 설치 지점에 중심이 된 20cm 반지름의 지역에서 장애물이 없으면 정상적으로 작동 할 수 있습니다.

최대 설치 스풀 높이 Hmax는 설치 스풀 지름 D와 제품 발사 각의 크기에 달려 있습니다.

너무 긴 설치 연결은 레이더 성능에 영향을 줄 것입니다.

mm의 단위:

Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 공급자 및 제조업체로 간주합니다. 우리는 OEM 고객을 위해 최대 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것:
범위는 사용자 정의 셸 버전 / 색상, 스레드 유형 ((G- 스레드 / NPT 스레드), 사용자 정의 소프트웨어, 인쇄물, 설명서 및 카탈로그를 포함합니다.레이더 모듈은 확실하게 사용 가능합니다..
