원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KLD802

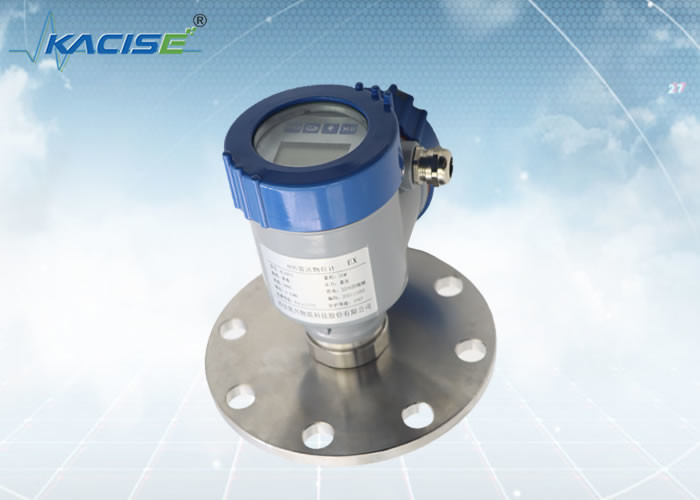

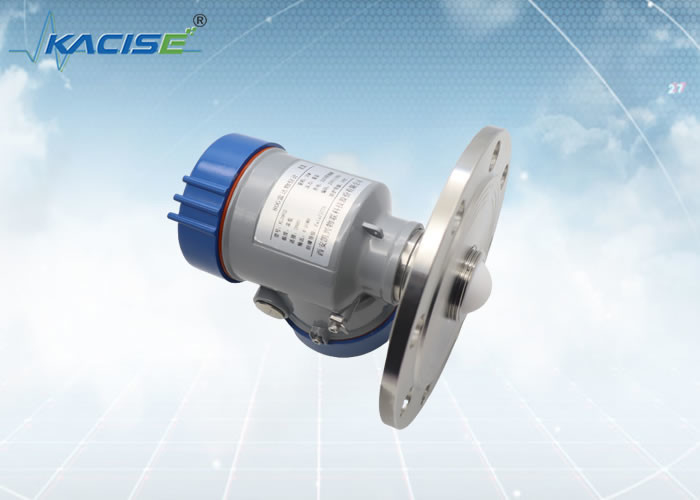

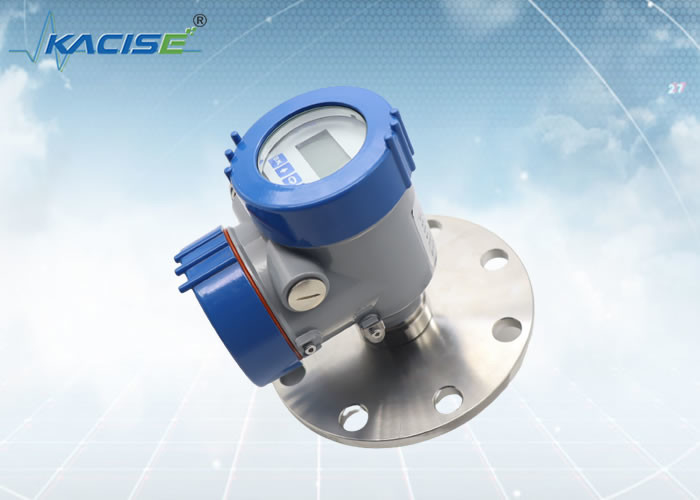

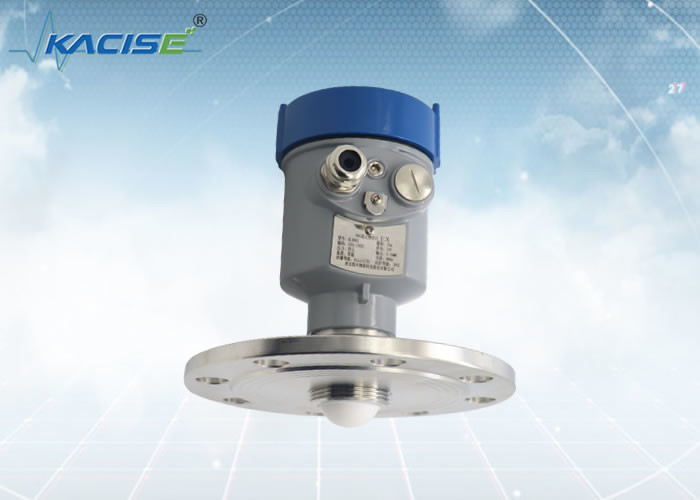

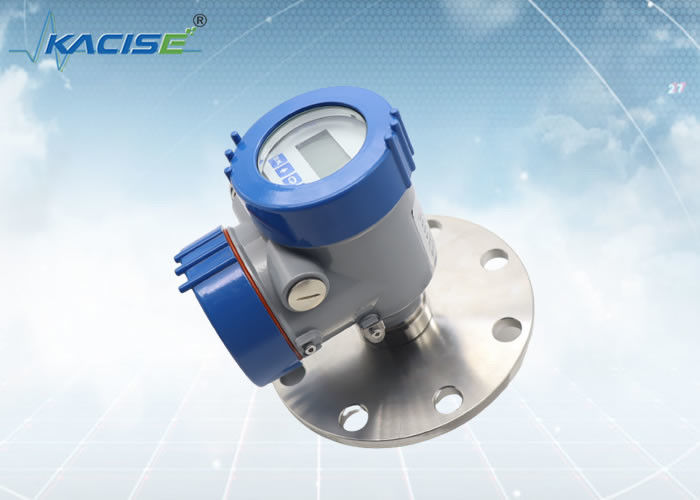

KLD802 80G FM 레이더 레벨 센서
소개
FMCW는 무슨 뜻일까요?
·FMCW, 즉 주파수 조절 연속파
·FMCW 기술과 펄스 레이더 기술은 고정밀 레이더에서 사용되는 두 가지 기술입니다. 기본적인 원칙은 전송되는 파도가 고주파 연속 파도가라는 것입니다.그 주파수는 삼각형 파동 법칙에 따라 시간에 따라 변합니다..
FMCW (Frequency Modulated Continuous Wave) 는 수신된 에코 주파수와 전송된 주파수 변화 법칙이 동일하며, 둘 다 삼각형의 파동입니다. 시간 차이만 있습니다.이 작은 시간 차이를 이용해서, 목표 거리를 계산할 수 있습니다.
FM 연속파 레이더는 전송 주파수가 특정 신호에 의해 조절되는 연속파 레이더를 의미합니다.
주파수 조절 연속파 (FMCW) 레이더의 원리는 특정 대역폭과 직선적 주파수 변화를 가진 연속 신호를 보내는 것입니다.그 다음 수신 연속 신호에 빠른 푸리에 변환을 수행.
두 신호 사이의 시간 차이는 전송 신호와 수신 신호의 주파수 차이로 계산됩니다. 마지막으로, 펄스 파동 레이더 레벨 미터처럼,해당 거리 값은 시간 차이에서 얻습니다..
FMCW 레이더는 매우 높은 정확도를 얻을 수 있으며 정확도는 주로 전압 제어 오시레이터의 선형성과 온도 이동에 달려 있습니다.
특징
· 발사 각도
레이더 파동 방출 각 3° 매우 복잡한 설치 환경에서도 안정적이고 정확하게 재료 수준을 측정 할 수 있습니다.
· 측정 범위
테라헤르츠 FM 레이더 레벨 미터의 측정 범위는 0.1m-100m입니다. 매우 작은 맹면과 큰 측정 범위가 있습니다. 대부분의 측정 기회를 충족 할 수 있습니다.
· 침투
테라헤르츠 주파수 조절 연속파 레이더 레벨 측정기는 매우 침투적입니다.그것은 최대 100mm의 결정층을 침투 할 수 있습니다..
|
KLD802
|
매개체: 부식성이 없는 액체, 약간 부식성이 있는 액체
측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN80 공정 온도: -40~110°C 공정 압력: -0.1~1.6MPa 안테나 크기: 32mm 렌즈 안테나 안테나 재료: PTFE 정확도: ±1mm (35m 이하의 범위) ±5mm (35m에서 100m 사이의 범위) 보호급: IP67 중앙 주파수: 80GHz 발사 각: 3° 전원 공급 장치: 두 개의 유선 /DC24V 4선 /DC12~24V 4선 /AC220V 케이스: 알루미늄/무산강 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 / 4...20mA/ RS485 모드버스 |
설치
설치 요구 사항
장비를 설치 할 때, 재료 입구 위에 설치하는 것을 피하고, 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.
극도로 복잡한 작업 조건에서 장치는 설치 지점에 중심이 된 20cm 반지름의 지역에서 장애물이 없으면 정상적으로 작동 할 수 있습니다.
설치 연결 도표:
최대 설치 스풀 높이 Hmax는 설치 스풀 지름 D와 제품 발사 각의 크기에 달려 있습니다.
너무 긴 설치 연결은 레이더 성능에 영향을 줄 것입니다.
크기
케이스 차원
mm의 단위:
생산량:
Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 공급자 및 제조업체로 간주합니다. 우리는 OEM 고객을 위해 최대 유연성과 비용 최적화된 제안을 제공합니다.
우리가 제공할 수 있는 것:
범위는 사용자 정의 셸 버전 / 색상, 스레드 유형 ((G- 스레드 / NPT 스레드), 사용자 정의 소프트웨어, 인쇄물, 설명서 및 카탈로그를 포함합니다.레이더 모듈은 확실하게 사용 가능합니다..
문의사항을 직접 저희에게 보내세요
