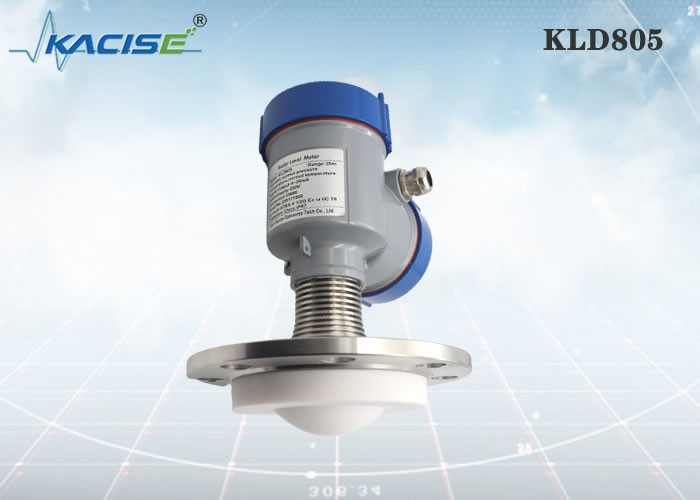

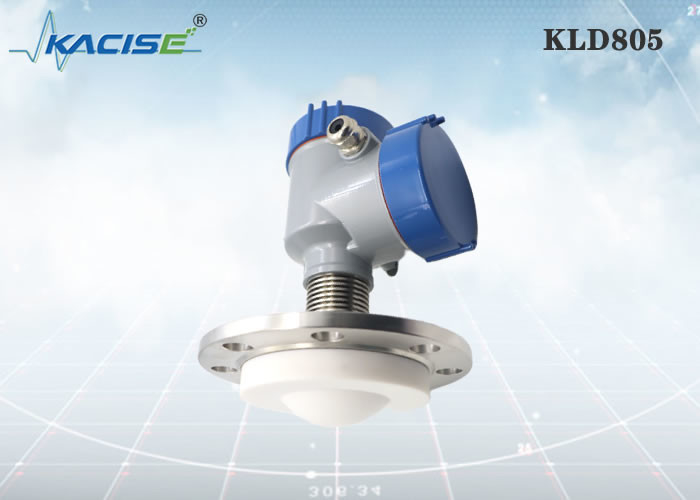

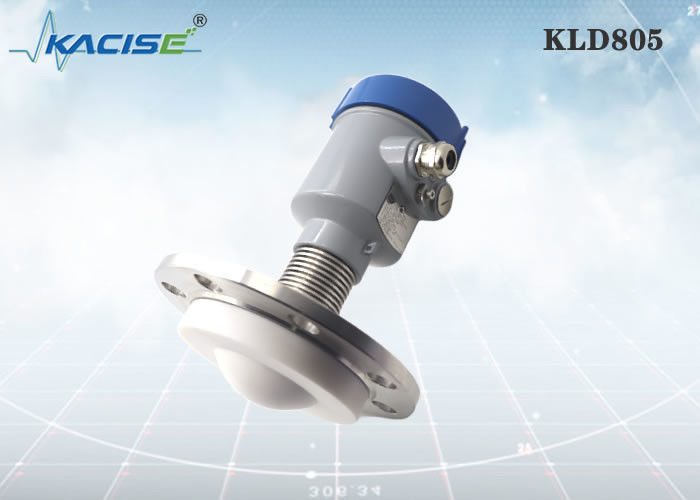

KLD805 80GHz 레이더 레벨 센서, LCD 디버깅 및 PTFE 안테나

커뮤니케이션 및 시공

• USB에서 RS485 시리즈 포트 케이블 (4선 시스템)
• USB에서 TTL 직렬 포트 케이블 (두 전선 시스템)
• 통신을 위해 USB에서 하트 모?? (두 전선 시스템)
• 휴대폰의 블루투스 디버깅을 통해 현장 디버깅이 더 안전하고 편리합니다.
• 4G 네트워크, 원격 모듈을 통해 원격 디버깅

• 자발적으로 개발한 CMOS 밀리미터 웨이브 RF 칩을 기반으로 보다 컴팩트한 RF 아키텍처, 더 높은 신호-소음 비율 및 더 작은 맹면 영역을 달성 할 수 있습니다.
• 5GHz 작업 대역폭은 제품이 더 높은 측정 해상도와 측정 정확도를 가질 수 있도록합니다.
• 가장 좁은 3 ° 안테나 빔 각, 설치 환경의 간섭은 기기에 덜 영향을 미치며 설치가 더 편리합니다.
• 더 짧은 파장과 고체 표면에 더 나은 반사 특성을 가지고 있어, 유니버설 플랜지를 사용 할 필요가 없습니다.
• 원격 디버깅 및 원격 업그레이드를 지원하고 대기 시간을 줄이고 업무 효율성을 향상시킵니다.
• 휴대 전화의 블루투스 디버깅을 지원, 현장 유지 보수에 편리합니다.

KLD805

중간: 강한 부식 액체, 증기, 폼, 고온, 고압 측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN80 공정 온도: -40~200°C 공정 압력: -0.1~2.5MPa 안테나 크기: 76mm 렌즈 안테나 (플랜지 크기에 따라) 안테나 재료: PTFE/전체 충전 정확도: ±1mm 보호급: IP67 중앙 주파수: 80GHz 발사 각: 3° 전원 공급 장치: 두 개의 유선 /DC24V 4선 /DC12~24V 4선 /AC220V 케이스: 알루미늄 / 플라스틱 / 스테인리스 스틸 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 4...20mA/ RS485 모드버스

플랜지 설치를 사용할 경우 기기와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.

1. 데이터 평면
2. 용기 중심 또는 대칭 축

장비를 설치 할 때, 재료 입구 위에 설치하는 것을 피하고, 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.

극도로 복잡한 작업 조건에서 장치는 설치 지점에 중심이 된 20cm 반지름의 지역에서 장애물이 없으면 정상적으로 작동 할 수 있습니다.

최대 설치 스풀 높이 Hmax는 설치 스풀 지름 D와 제품 발사 각의 크기에 달려 있습니다.

너무 긴 설치 연결은 레이더 성능에 영향을 줄 것입니다.

mm의 단위:

Xi'an Kacise Optronics Tech Co., Ltd는 스스로를 솔루션 공급자 및 제조업체로 간주합니다. 우리는 OEM 고객을 위해 최대 유연성과 비용 최적화된 제안을 제공합니다.

• 제품군에는 사용자 정의 셸 버전 / 색상, 스레드 유형 ((G- 스레드 / NPT 스레드), 사용자 정의 소프트웨어, 인쇄물, 설명서 및 카탈로그가 포함됩니다.
• 만약 당신이 당신의 옆에 설치에 관심이 있다면, 레이더 모듈은 확실히 사용할 수 있습니다.
