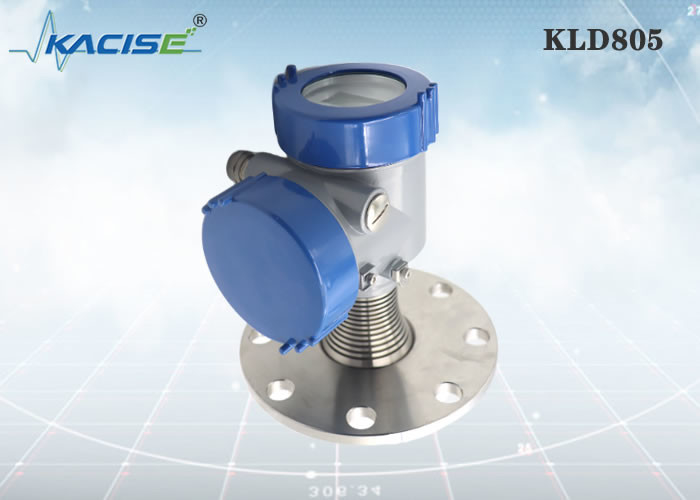

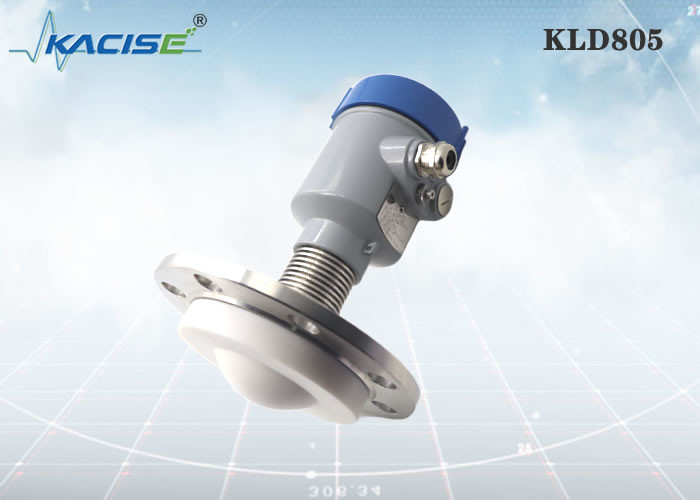

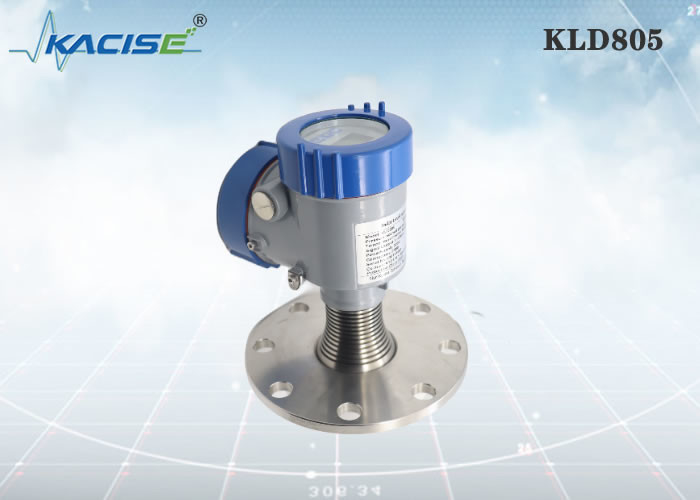

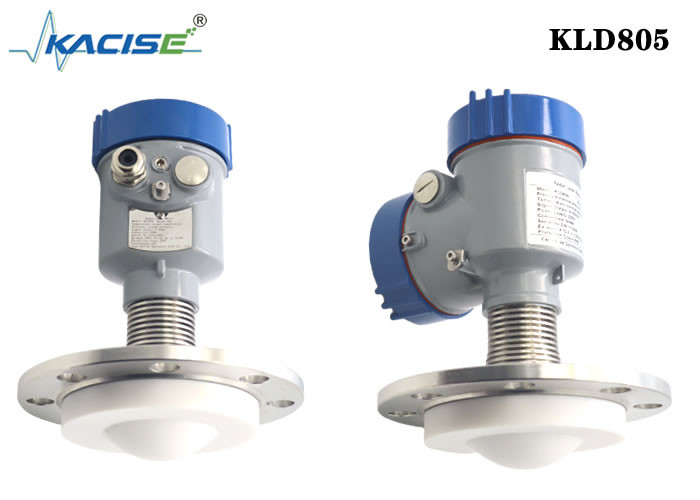

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구

IP67 레이더 레벨 측정 기구

0.1m 레이더 레벨 측정 기구

강한 부식성 액체 레이더 레벨 센서

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KLD805

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
매체:
강한 부식성 액체, 스팀, 거품, 고온. 그리고 고압
측정 범위:
0.1m~10/20/30/60/100m
프로세스 접속:
플랜지 ≥ DN80
프로세스 온도:
-40~200C
프로세스 압력:
- 0.1~2.5MPa
안테나 크기:
(플랜지 사이즈에 따르면) 76 밀리미터 렌즈 안테나
안테나 소재:
PTFE / 전체적 충진
정확도:
±1mm
보호 클래스:
IP67
중심 주파수:
80GHz
입사각:
3'
전원 공급기:
DC24V/DC12~24V /AC220V
케이스:
알루미늄 / 플라스틱 / 스테인레스 강
신호 출력:
4...20mA/HART protocol/RS485 모드 버스
강조하다:

IP67 레이더 레벨 측정 기구

,

0.1m 레이더 레벨 측정 기구

,

강한 부식성 액체 레이더 레벨 센서

지불 및 배송 조건
최소 주문 수량
1
포장 세부 사항
배달 시간
5-8 작업 일수
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력
100+
제품 설명

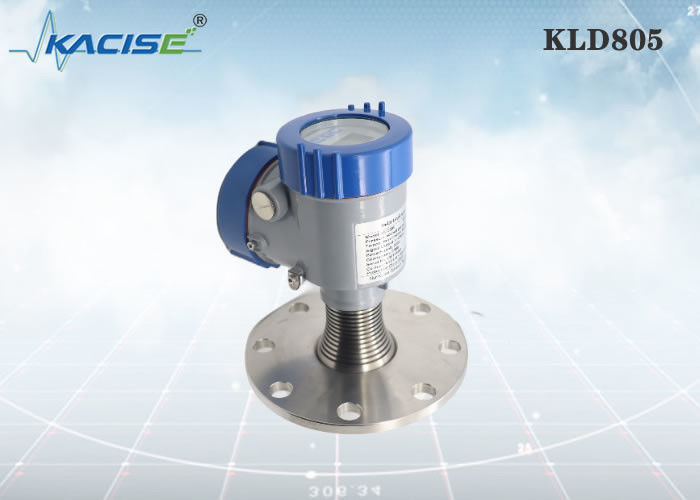

KLD805 80G FM 레이더 레벨 센서

도입

레이더 준위 전송기 주파수 범위의 적용의 차이
더럽고 오염 환경

장기간의 사용으로, 안테나위에 축적된 때와 오염은 레이더 신호의 강도와 방향에 영향을 미칠 것입니다. 고주파 신호를 위해, 안테나를 커버하는 어떠한 때도 더 에너지를 흡수할 것이고 보의 방향이 변할 수 있습니다. 이것은 신호 강도의 손실의 결과를 초래합니다. 그러면 저주파와 매체 주파수 기술은 더 적당합니다.

응축물과 / 또는 스팀과 저장 탱크

결로와 증기는 제품 표면에 대한 반영이 작은 물방울의 소음에 의해 감춰지게 할 수 있습니다. 이것은 고주파 신호에 대한 문제의 더 많은 것입니다. 그래서 중간적이고 낮은 주파수 기술은 더 좋은 선정입니다. 평평한, 수평 표면과 안테나는 항상 응축을 위해 회피되어야 합니다.

높은 스팀과 흥분

80G 밀리미터 파 레이더 액면계를 선택하기 위해 확신하세요. 80G 레이더 액면계는 높은 전송 주파수를 가지고 있고, 좋은 침해를 가지고 있고, 기선으로 영향을 받지 않습니다. 2' 투과 각은 효과적으로 회전날의 간섭을 회피할 수 있습니다. 유일한 반향 추적 알고리즘은 소재 레벨이 높을 때 다중 메아리를 읽기를 회피합니다.

난기류, 물결과 잔물결과 애플리케이션

파도와 잔물결은 종종 대형탱크에서 처리액의 표면에서 발견됩니다. 그리고 이 난기류는 고주파 측정에 특히 해롭습니다. 그들이 좋은 실적을 거두게 하면서, 낮고 중간 주파수 레벨 기구는 장파장을 분사합니다.

발포 도포법

재와 농축과 같이, 정확한 측정을 더 힘들게 하면서, 액체꼭대기에서의 거품의 레이어는 레이더 신호를 흡수할 수 있습니다. 저주파는 가장 잘 맥주 또는 당밀 또는 라텍스와 같은 두꺼운 발포제와 함께 일합니다. 라이터 거품을 위해, 중앙은 잘 작동합니다. 높은 주파수 기술은 발포 도포법에서 회피되어야 합니다.



KLD805

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 0

매체 : 강한 부식성 액체, 스팀, 거품,

고온. 그리고 고압

측정 범위 : 0.1m~10/20/30/60/100m

프로세스 접속 : 플랜지 ≥ DN80

프로세스 온도 : -40~200C

프로세스 압력 : - 0.1~2.5MPa

안테나 크기 : (플랜지 사이즈에 따르면) 76 밀리미터 렌즈 안테나

안테나 소재 : PTFE / 전체적 충진

정확도 : ±1mm

보호 클래스 : IP67

중심 주파수 : 80GHz

각에 착수하세요 : 3'

전원 공급기 : 2가닥 도선 /DC24V

사선용 /DC12~24V

사선용 /AC220V

케이스에 넣는 것 : 알루미늄 / 플라스틱 / 스테인레스 강

신호 출력 : 2가닥 도선 /4...20mA/HART 프로토콜

사선용 4...20mA/ RS485 모드 버스



설치

1.플랜지 설치
플랜지 설치를 사용할 때, 기구와 탱크 벽 사이의 최단거리는 200 밀리미터여야 합니다.
표면 기준면
선박 센터 또는 대칭축
  고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 1고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 2

2.호이스팅 설치
    고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 3고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 4


설치 조건



기구를 설치할 때, 소재 유입구 위에 그것을 설치하기를 회피하세요 그리고, 교반 패들, 기타 등등과 같은 신호에 영향을 미치는 다양한 물체를 회피하려고 하세요.

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 5고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 6
           고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 7



극단적으로 복잡한 근무 조건 하에, 20 센티미터의 반경이 설치 지점에 집중된 채로 그 지역에서 어떤 장애가 없으면 기구는 정상적으로 일할 수 있습니다.



고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 8

설치 접속도 :

최대 설치 스풀 높이 H 최대는 설치 스풀 직경 D와 제품 입사각의 크기에 의존합니다.

또한 긴 설치미술 접합부는 레이더 성능에 영향을 미칠 것입니다.

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 9





차원

케이싱 차원
밀리미터에 유닛 :

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 10



생산 :

고온 고압 환경을 위한 KLD805 레이더 레벨 측정 기구 11
