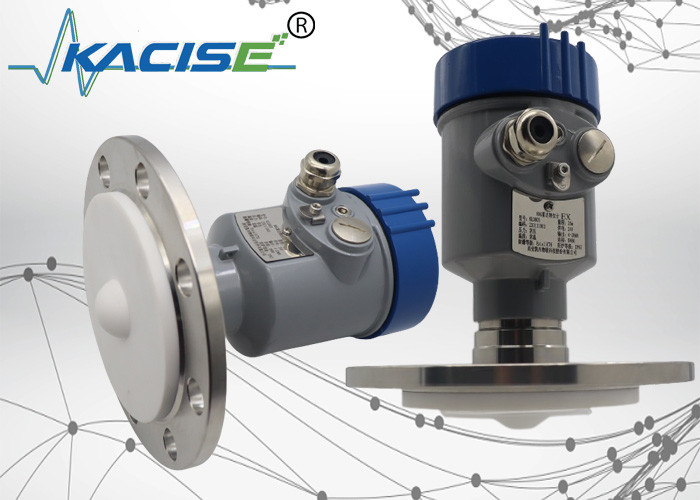

80G 레이더 레벨 측정, 고온, 고압 및 부식 탱크에 적합

80G 레이더 레벨 측정, 고온, 고압 및 부식 탱크에 적합

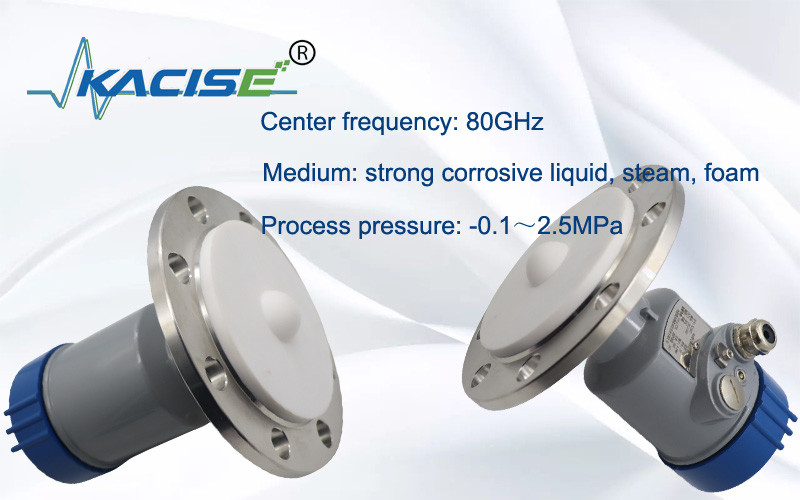

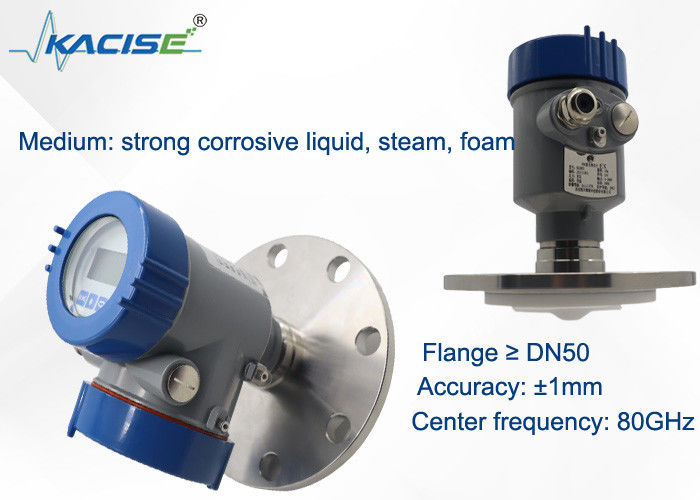

1소개
KLD803 80G 레이더 레벨 가이어는 FMCW 기술을 사용합니다. 안테나는 선형적으로 증가하는 주파수와 함께 고주파 FM 레이더 신호를 발산합니다. 전송 된 신호는 매체에 의해 반사 된 후같은 안테나에서 수신됩니다.전송된 신호와 수신된 신호 사이의 주파수 차이는 측정된 거리에 비례합니다.수집 된 주파수 차이 신호는 에코 스펙트럼을 얻고 목표 거리를 계산하기 위해 FFT를 통과합니다..

2제품 차원



3작업 원칙
레이더 안테나는 좁은 마이크로 웨브 펄스를 전송하여 테스트 매체의 표면에 도달하면 반사되어 다시 안테나 시스템에 수신됩니다.신호는 전기 회로로 전달되고 그 다음 레벨 신호로 변환되어야 합니다.마이크로 웨이브의 전송 속도가 매우 빠르기 때문에, 테스트 된 매체의 표면으로 마이크로 웨이브 전송에 사용 된 시간 그리고 다시 반사 된 시간은 거의 0입니다.

- 네
4.기술적 특징

• 밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
• 더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
• 다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
• 그것은 더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
• 동적 신호 범위는 더 넓고 낮은 변압 매체의 측정은 더 안정적입니다.
• 여러 측정 모드, 빠른 측정 모드에서 레이더 응답


5기술 사양 및 모델 선택

6설치 요구 사항
장비를 설치 할 때 재료 입구 위에 설치하는 것을 피하고, 흔들리는 파들 등 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.


7전기 연결
전원 공급
(4 ∼ 20) mA/HART (두 개의 유선)
전원 공급 및 출력 전류 신호는 두 개의 코어 보호 케이블을 공유합니다. 특정 공급 전압 범위에 대한 기술 데이터를 참조하십시오.

(4 ∼20) mA ((4 와이어/6 와이어)
전원 공급은 별도로 공급해야 합니다.그리고 전원 공급 및 전류 신호를 위해 4 코어 보호 케이블이 사용됩니다 (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.), 그리고 동시에 출력하려면 6핵 보호 케이블이 필요합니다.)

RS485/Modbus
전원 공급은 별도로 공급되어야하며 전원 공급 및 디지털 신호를 위해 4 코어 보호 케이블이 사용됩니다. (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.,그리고 동시 출력을 위해 6핵 보호 케이블이 필요합니다.)

8- 연결

9센서 선형성
빔 각도
빔 각은 레이더 파도의 에너지 밀도가 최대 값의 절반 (3dB 너비) 에 도달하는 빔 각이다.마이크로파 는 광선 범위를 벗어난 신호 를 방출 하며, 방해 하는 물체 들 에 의해 반사 될 수 있다.
