100m 범위와 RS485 모드버스 출력으로 강력한 부식 액체를 위한 Kacise 80GHz 레이더 레벨 송신기

Kacise 80G 가변 주파수 레이더 레벨 송신기 100m OEM RS485 레이더 레벨 센서

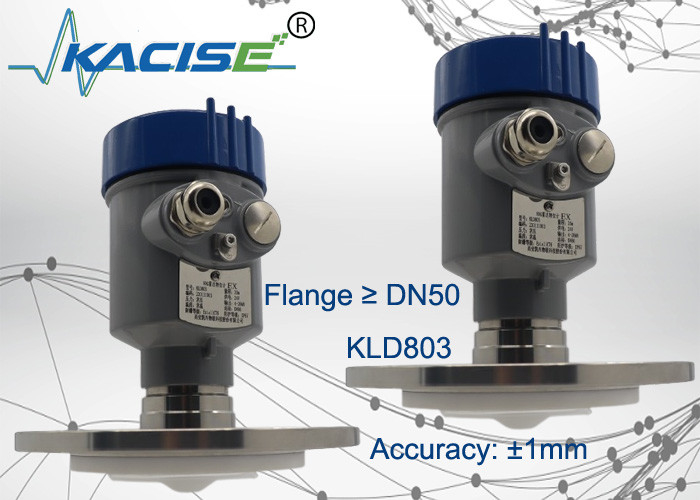

KLD803 80G 레이더 레벨 게이지는 FMCW(주파수 변조 연속파) 기술을 채택합니다. 안테나는 고주파 FM 레이더 신호를 방출하며 레이더 신호의 주파수는 선형적으로 증가합니다. 전송된 레이더 신호는 측정 매체에 의해 반사된 후 동일한 안테나에 의해 수신됩니다. 동시에 송신 신호 주파수와 수신 신호 주파수 간의 주파수 차이는 측정된 거리에 비례합니다. 수집된 주파수차 신호는 FFT(고속 푸리에 변환)를 거쳐 반사 에코의 스펙트럼을 얻고, 이를 기반으로 측정 대상까지의 거리를 계산합니다.

1. 제품 규격

레이더 안테나는 테스트된 매체 표면에 도달할 때 다시 반사된 후 안테나 시스템에 의해 다시 수신되는 좁은 마이크로파 펄스를 전송합니다. 신호는 전기 회로로 전송된 다음 레벨 신호로 변환됩니다. 마이크로파의 전송 속도는 매우 빠르기 때문에 마이크로파가 테스트 대상 매체 표면으로 전송된 후 다시 반사되는 데 사용되는 시간은 거의 0입니다.

2. 작동 원리

3. 기술적 특징

• 밀리미터파 레이더의 측정 정확도는 최대 ±2mm에 달하며 최소 측정 사각지대는 0.05m입니다.
• 더 작은 안테나 크기는 더 많은 작업 조건의 측정을 만족시킵니다.
• 동일한 산업 및 광산 조건에서 다른 레이더 제품보다 다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호 및 더 높은 신뢰성을 제공합니다.
• 침투력이 강해 접착, 응축 등의 경우에도 정상적으로 사용할 수 있습니다.
• 동적 신호 범위가 더 크고 유전 상수가 낮은 매체의 측정이 더 안정적입니다.
• 다중 측정 모드, 빠른 측정 모드에서 레이더 응답

4. 기술 사양 및 모델 선택

5. 설치 요구 사항

기기 설치 시 재료 투입구 위에 설치하는 것을 피하고, 교반 패들 등 신호에 영향을 미치는 다양한 물체를 피하십시오.

6. 전기적 연결

전원공급장치
(4~20)mA/HART(2선)
전원 공급 장치와 출력 전류 신호는 2코어 차폐 케이블을 공유합니다. 특정 공급 전압 범위는 기술 데이터를 참조하십시오.
(4~20)mA(4선/6선)
전원 공급 장치는 별도로 전원을 공급해야 하며 전원 공급 장치와 전류 신호에는 4코어 차폐 케이블이 사용됩니다(전류 신호와 RS485 인터페이스는 동시에 출력될 수 있으며 동시 출력에는 6코어 차폐 케이블이 필요합니다).
RS485/모드버스
전원 공급 장치는 별도로 전원을 공급해야 하며 전원 공급 장치와 디지털 신호에는 4코어 차폐 케이블이 사용됩니다. (전류 신호와 RS485 인터페이스는 동시에 출력될 수 있으며, 동시 출력을 위해서는 6코어 차폐 케이블이 필요합니다.)

7. 연결

8. 안전수칙

현지 전기 설치 규정의 요구 사항을 준수하십시오! 직원의 건강과 안전에 대한 현지 규정을 따르십시오. 장비의 전기 부품에 대한 모든 작업은 정식 교육을 받은 전문가가 완료해야 합니다. 제품 사양이 귀하의 요구 사항을 충족하는지 확인하려면 장비의 명판을 확인하십시오. 전원 공급 전압이 장비 명판의 요구 사항과 일치하는지 확인하십시오.

9. 보호등급

이 장비는 보호 등급 IP66/67의 요구 사항을 완전히 충족합니다. 케이블 씰링 헤드의 방수성을 확인하십시오. 아래와 같이:

설치가 IP67 요구 사항을 충족하는지 확인하는 방법:

• 씰링 헤드가 손상되지 않았는지 확인하십시오.
• 케이블이 손상되지 않았는지 확인하십시오.
• 사용된 케이블이 전기 연결 규정의 요구 사항을 충족하는지 확인하십시오.
• 전기 인터페이스에 들어가기 전에 케이블을 아래로 구부려서 물이 하우징 안으로 흘러 들어가지 않도록 하십시오. ①을 참조하십시오.
• 케이블 글랜드를 조이십시오. ②를 참조하십시오.
• 사용하지 않는 전기 인터페이스를 블라인드 플러그로 연결하십시오. ③을 참조하십시오.

10. 센서 선형성

빔 각도
빔 각도는 레이더 파의 에너지 밀도가 최대값(3dB 폭)의 절반에 도달하는 빔 각도입니다. 마이크로파는 빔 범위 밖으로 신호를 방출하며 간섭하는 물체에 의해 반사될 수 있습니다.

안테나 크기가 크고 빔 각도 α가 작을수록 간섭 에코가 덜 생성됩니다.
보다 정확한 측정을 위해 신호 빔 범위 내에 내부 장치(예: 리미트 스위치, 온도 센서, 베이스, 진공 링, 가열 코일, 배플 등)를 설치하지 마십시오.

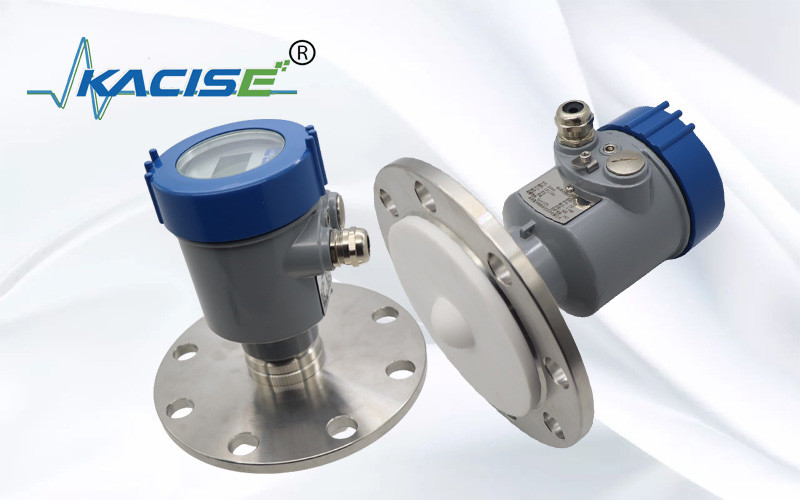

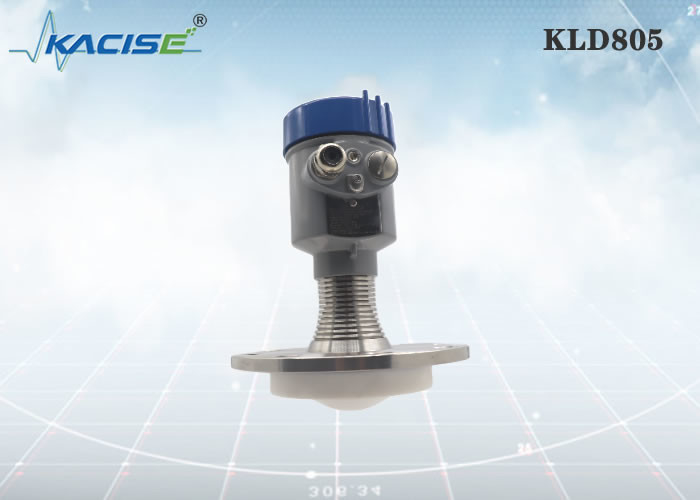

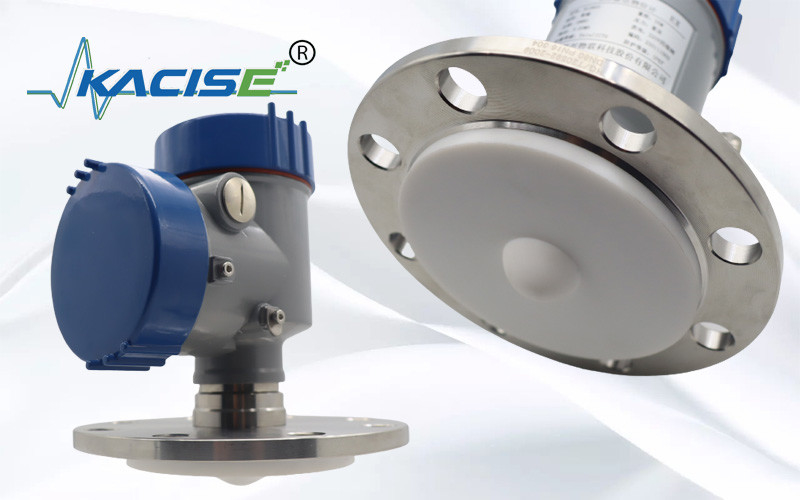

KLD800 시리즈 제품 쇼
