원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD803

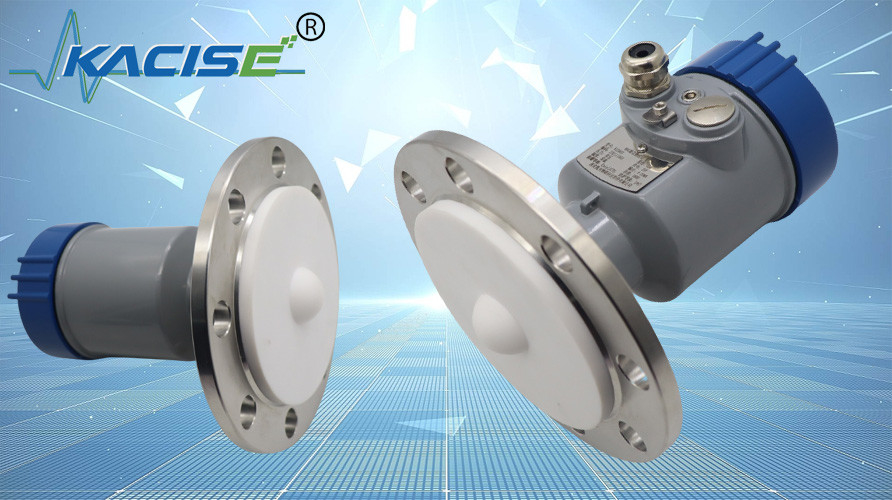

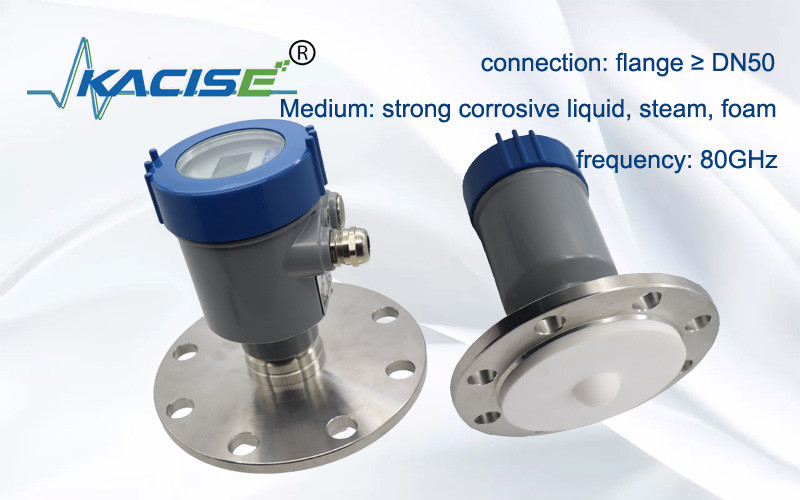

KLD803 비접촉 레이더 레벨 센서 OEM RS485 강성 부식 액체의 레이더 레벨 가이더
KLD803 80G 레이더 레벨 가이어는 주파수 조절 연속파 (FMCW) 기술을 채택합니다. 안테나는 고주파 FM 레이더 신호를 발산하며 레이더 신호의 주파수는 선형적으로 증가합니다..전송된 레이더 신호는 측정 매체에 반사 된 후 동일한 안테나에 수신됩니다. 동시에,전송된 신호의 주파수와 수신된 신호의 주파수 사이의 주파수 차이는 측정된 거리에 비례합니다.수집 된 주파수 차이 신호는 반사된 음향의 스펙트럼을 얻기 위해 빠른 푸리에 변환 (FFT) 에 노출됩니다.그리고 측정해야 하는 목표물까지의 거리는 이 기준으로 계산됩니다..
1제품 차원
2작동 원리
레이더 안테나는 좁은 마이크로 웨브 펄스를 전송하여 테스트 매체의 표면에 도달하면 반사되어 다시 안테나 시스템에 수신됩니다.신호는 전기 회로로 전달되고 그 다음 레벨 신호로 변환되어야 합니다.마이크로 웨이브의 전송 속도가 매우 빠르기 때문에, 테스트 된 매체의 표면으로 마이크로 웨이브 전송에 사용 된 시간 그리고 다시 반사 된 시간은 거의 0입니다.
- 네
3기술적 특징
밀리미터 파동 레이더, 측정 정확도는 최대 ± 2mm에 도달 할 수 있으며 최소 측정 실명 지역은 0.05m입니다.
더 작은 안테나 크기는 더 많은 작업 조건의 측정에 만족합니다.
다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호, 같은 산업 및 광산 조건에서 다른 레이더 제품보다 더 높은 신뢰성.
더 강한 침투력을 가지고 있으며 접착 및 응집의 경우 정상적으로 사용할 수 있습니다.
동적 신호 범위는 더 넓고 낮은 다이 일렉트릭 상수 매체의 측정은 더 안정적입니다.
여러 측정 모드, 빠른 측정 모드에서 레이더 응답
4기술 사양 및 모델 선택
| 모델 | KLD803 |
| 중간 | 부식성이 없는 액체, 약간 부식성이 있는 액체 |
| 측정 범위 | 0.1m~10/20/30/60/100m |
| 프로세스 연결 | 플랜지 ≥ DN50 |
| 공정 온도 |
-40~130°C |
| 프로세스 압력 | -0.1~2.5 MPa |
| 안테나 크기 | 34mm 렌즈 안테나 (플랜지 크기에 따라) |
| 안테나 재료 | PTFE |
| 정확성 | ±1mm (35m 이하의 범위) ±5mm (35m에서 100m 사이의 범위) |
| 보호급 | P67 |
| 중앙 주파수 | 80GHz |
| 발사 각도 | 3° |
| 전원 공급 | 2선 / DC24V / 4선 / DC12~24V / 4선 / AC220V |
| 껍질 | 알루미늄/무연강 |
| 신호 출력 | 2선 /4...20mA/HART 프로토콜 4선 /4...20mA/ RS485 모드버스 |
5설치 요구 사항
장비를 설치 할 때, 재료 입구 위에 설치하는 것을 피하고, 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.
6전기 연결
전원 공급
(4 ∼ 20) mA/HART (두 개의 유선)
전원 공급 및 출력 전류 신호는 두 개의 코어 보호 케이블을 공유합니다. 특정 공급 전압 범위에 대한 기술 데이터를 참조하십시오.
(4 ∼20) mA ((4 와이어/6 와이어)
전원 공급은 별도로 공급해야 합니다.그리고 전원 공급 및 전류 신호를 위해 4 코어 보호 케이블이 사용됩니다 (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.), 그리고 동시에 출력하려면 6핵 보호 케이블이 필요합니다.)
RS485/Modbus
전원 공급은 별도로 공급되어야하며, 전원 공급 및 디지털 신호를 위해 4 코어 보호 케이블이 사용됩니다. (전류 신호와 RS485 인터페이스는 동시에 출력 될 수 있습니다.,그리고 동시 출력을 위해 6핵 보호 케이블이 필요합니다.)
7- 연결
8안전 가이드
지역 전기 설치 규정의 요구 사항을 준수하십시오. 직원의 건강 및 안전에 대한 지역 규정을 따르십시오.기기의 전기 부품에 대한 모든 작업은 정규 교육을 받은 전문가가 완료해야합니다.제품 사양이 귀하의 요구 사항을 충족하는지 확인하기 위해 기기의 이름 표지를 확인하십시오.전원 공급 전압이 기기의 이름 표지판에 표시된 요구 사항과 일치하는지 확인하십시오..
9보호 수준
이 장치는 보호 클래스 IP66/67의 요구 사항을 완전히 충족합니다. 케이블 밀폐 머리의 방수성을 보장하십시오. 아래와 같이:
설비가 IP67의 요구 사항을 충족하는지 확인하는 방법:
밀폐 머리가 손상되지 않았는지 확인합니다.
케이블이 손상되지 않았는지 확인하십시오.
사용 된 케이블이 전기 연결 규정의 요구 사항을 충족하는지 확인하십시오.
전기 인터페이스에 들어가기 전에, 물 가구로 흐르지 않도록 케이블을 아래로 구부러, 참조 1
2 참조, 케이블샘을 단단히 부탁드립니다
사용되지 않는 전기 인터페이스를 블라인드 플러그로 연결하십시오, 3 참조
10센서 선형성
빔 각도
빔 각은 레이더 파도의 에너지 밀도가 최대 값의 절반 (3dB 너비) 에 도달하는 빔 각이다.마이크로파 는 광선 범위를 벗어난 신호 를 방출 하며, 방해 하는 물체 들 에 의해 반사 될 수 있다.
| 렌즈 안테나 지름 |
Φ32mm 렌즈 안테나 |
Φ42mm 렌즈 안테나 |
Φ76mm 렌즈 안테나 |
Φ74.7mm 렌즈 공기 정화 안테나 |
| 빔 각도 | 7° | 6° | 3° | 3° |
안테나 크기가 커지고 빔 각도 α가 작을수록 간섭 음향이 덜 생성됩니다.
보다 정확한 측정을 위해 내부 장치 (한계 스위치, 온도 센서, 베이스, 진공 고리, 난방 스핀, 바프 등) 를 설치하지 마십시오.시그널 빔 범위 내에서.

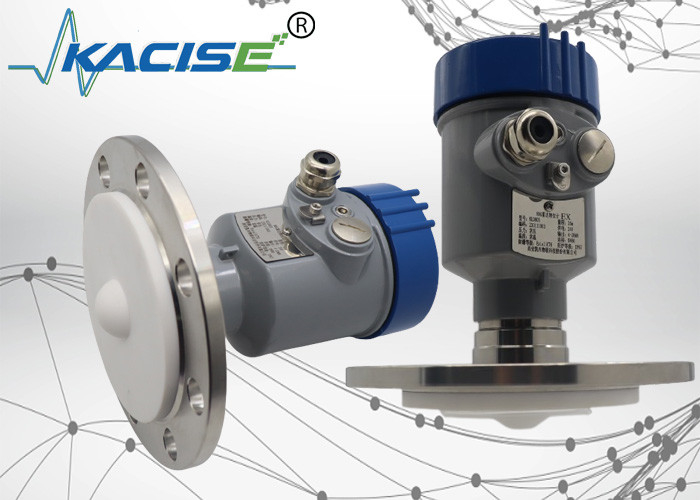

KLD800 시리즈 제품 쇼
