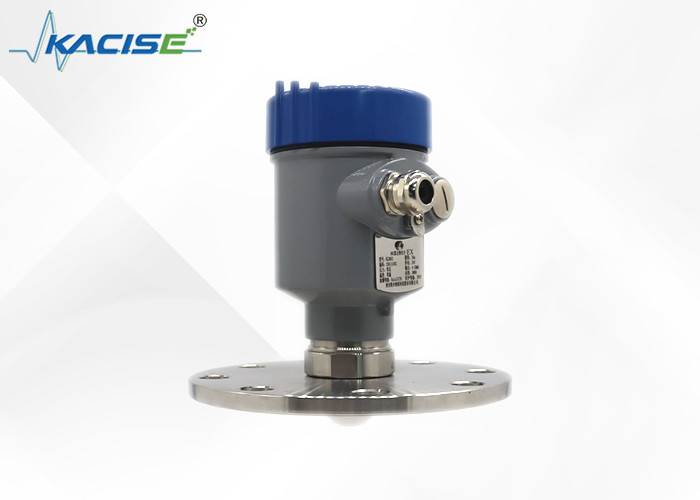

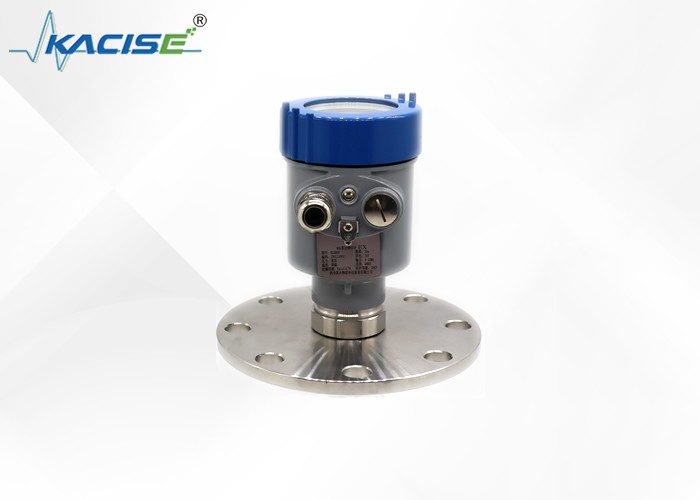

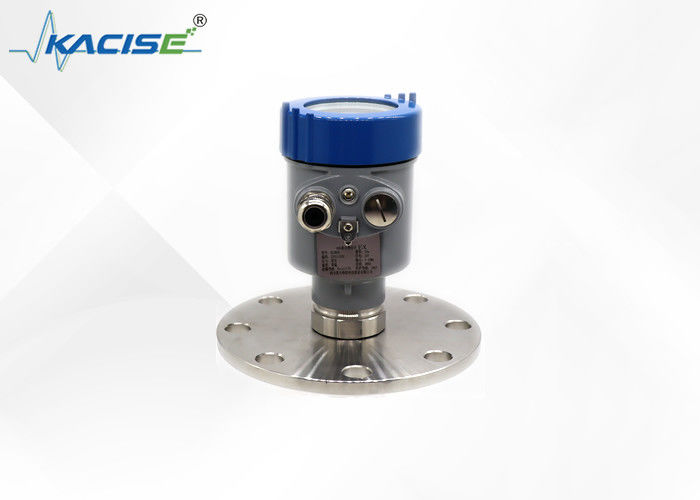

1 밀리미터 정확도 비컨택트 레이더 레벨 게이지 OEM 100m 저수 탱크 준위 측정

1mm 정확도 비접촉 레이더 레벨 송신기 OEM 4-20mA 레이더 물 탱크 레벨 게이지

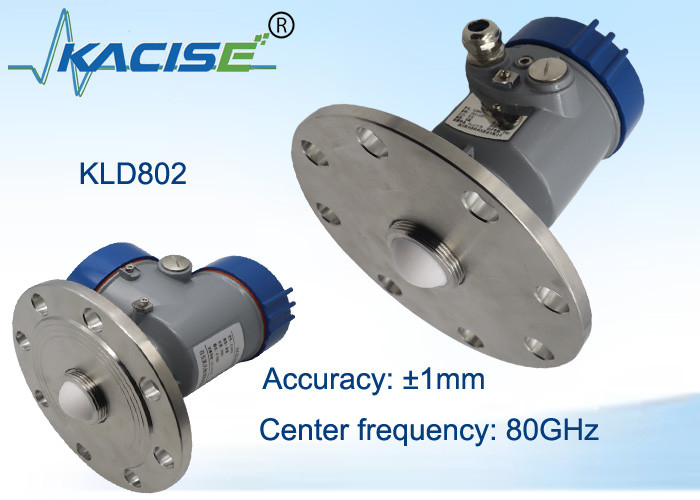

KLD802 80G 레이더 레벨 게이지는 주파수 변조 연속파(FMCW) 기술을 채택합니다.안테나는 고주파 FM 레이더 신호를 방출하고 레이더 신호의 주파수는 선형적으로 증가합니다.전송된 레이더 신호는 측정 매체에 의해 반사된 후 동일한 안테나로 수신됩니다.동시에 전송된 신호 주파수와 수신된 신호 주파수 간의 주파수 차이는 측정된 거리에 비례합니다.수집된 주파수차 신호는 FFT(고속 푸리에 변환)를 거쳐 반사된 에코의 스펙트럼을 얻고 이를 기반으로 측정 대상까지의 거리를 계산한다.

1. 제품 치수





2. 작동 원리

레이더 안테나는 테스트된 매체의 표면에 도달할 때 다시 반사되어 안테나 시스템에 의해 다시 수신되는 좁은 마이크로파 펄스를 전송합니다.신호는 전기 회로로 전송된 다음 레벨 신호로 변환됩니다.마이크로웨이브의 전송 속도가 매우 빠르기 때문에 테스트된 매질의 표면으로 마이크로웨이브가 전송된 후 다시 반사되는 데 사용되는 시간은 거의 0입니다.

.
3. 기술적 특징

⚫ 밀리미터파 레이더, 측정 정확도는 최대 ±2mm까지 도달할 수 있으며 최소 측정 블라인드 존은 0.05m입니다.
⚫ 더 작은 안테나 크기는 더 많은 작업 조건의 측정을 만족시킵니다.
⚫ 동일한 산업 및 광업 조건에서 다른 레이더 제품보다 다양한 렌즈 안테나, 더 작은 발사 각도, 더 집중된 에너지, 더 강한 에코 신호 및 더 높은 신뢰성.
⚫ 침투력이 강해 유착 및 결로 현상이 있는 경우에도 정상적으로 사용 가능합니다.
⚫ 동적 신호 범위가 더 크고 유전 상수가 낮은 매체의 측정이 더 안정적입니다.
⚫ 다중 측정 모드, 빠른 측정 모드에서 레이더 응답

4. 기술 사양 및 모델 선택

5. 설치 요구 사항
장비를 설치할 때 재료 주입구 위에 설치하는 것을 피하고 교반 패들 등과 같이 신호에 영향을 미치는 다양한 물체를 피하십시오.


6. 전기 연결

전원 공급 장치
(4~20) mA/HART(2선식)
전원 공급 장치와 출력 전류 신호는 2코어 차폐 케이블을 공유합니다.특정 공급 전압 범위에 대한 기술 데이터를 참조하십시오.

(4～20) mA(4선식/6선식)
전원 공급 장치는 별도로 전원을 공급해야 하며 전원 공급 장치와 전류 신호에는 4코어 차폐 케이블이 사용됩니다(전류 신호와 RS485 인터페이스를 동시에 출력할 수 있으며 6코어 차폐 케이블이 필요함). 동시 출력용).

RS485/모드버스
전원 공급 장치는 별도로 전원을 공급해야 하며 전원 공급 장치 및 디지털 신호에는 4코어 차폐 케이블이 사용됩니다.(전류 신호와 RS485 인터페이스를 동시에 출력할 수 있으며, 동시 출력을 위해서는 6코어 차폐 케이블이 필요합니다.)

7.연결

8. 안전 가이드

현지 전기 설치 규정의 요구 사항을 준수하십시오!개인의 건강과 안전을 위해 현지 규정을 따르십시오.기기의 전기 부품에 대한 모든 작업은 정식 교육을 받은 전문가가 완료해야 합니다.제품 사양이 귀하의 요구 사항을 충족하는지 확인하려면 기기의 명판을 확인하십시오.전원 공급 장치 전압이 기기 명판의 요구 사항과 일치하는지 확인하십시오.

9. 보호 등급

이 기기는 보호 등급 IP66/67의 요구 사항을 완전히 충족하므로 케이블 밀봉 헤드의 방수성을 확인하십시오.아래 그림과 같이:

설치가 IP67 요구 사항을 충족하는지 확인하는 방법:
실링 헤드가 손상되지 않았는지 확인하십시오.
케이블이 손상되지 않았는지 확인하십시오.
사용된 케이블이 전기 연결 규정의 요구 사항을 충족하는지 확인하십시오.
전기 인터페이스에 들어가기 전에 하우징으로 물이 흐르지 않도록 케이블을 아래로 구부립니다. ① 참조
케이블 글랜드를 조이십시오(② 참조).
사용하지 않는 전기 인터페이스를 블라인드 플러그로 연결하십시오(③ 참조).

10.센서 선형성

빔 각도
빔 각도는 레이더파의 에너지 밀도가 최대값의 절반(3dB 폭)에 도달하는 빔 각도입니다.마이크로파는 빔 범위 밖에서 신호를 방출하며 간섭 물체에 의해 반사될 수 있습니다.





안테나 크기가 크고 빔 각도 α가 작을수록 간섭 에코가 적게 생성됩니다.
보다 정확한 측정을 위해 신호 빔 범위 내에 내부 장치(제한 스위치, 온도 센서, 베이스, 진공 링, 가열 코일, 배플 등)를 설치하지 마십시오.

KLD800 시리즈 제품 쇼
