원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLD805
KLD800 시리즈 80G 레이더 레벨 게이저는 주파수 조절 연속 파도 (FMCW) 기술을 채택합니다. 안테나는 고주파 FM 레이더 신호를 발산합니다.그리고 레이더 신호의 주파수는 선형적으로 증가합니다.전송된 레이더 신호는 측정 매체에 반사 된 후 동일한 안테나에 수신됩니다.전송된 신호의 주파수와 수신된 신호의 주파수 사이의 주파수 차이는 측정된 거리에 비례합니다.수집 된 주파수 차이 신호는 반사된 음향의 스펙트럼을 얻기 위해 빠른 푸리에 변환 (FFT) 에 노출됩니다.그리고 측정해야 하는 목표물까지의 거리는 이 기준으로 계산됩니다..
|

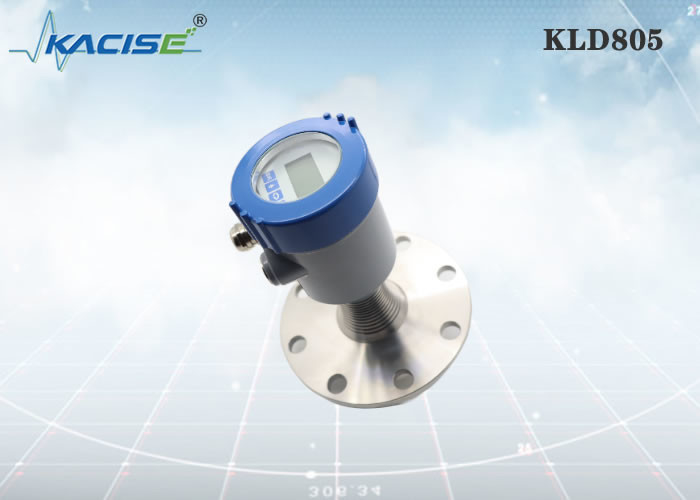

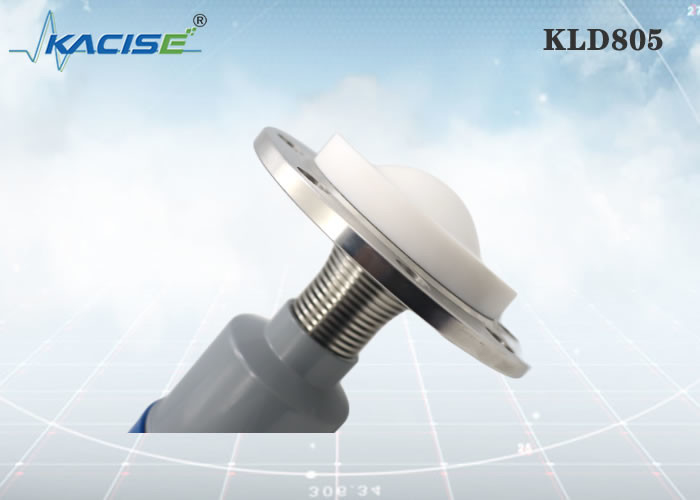

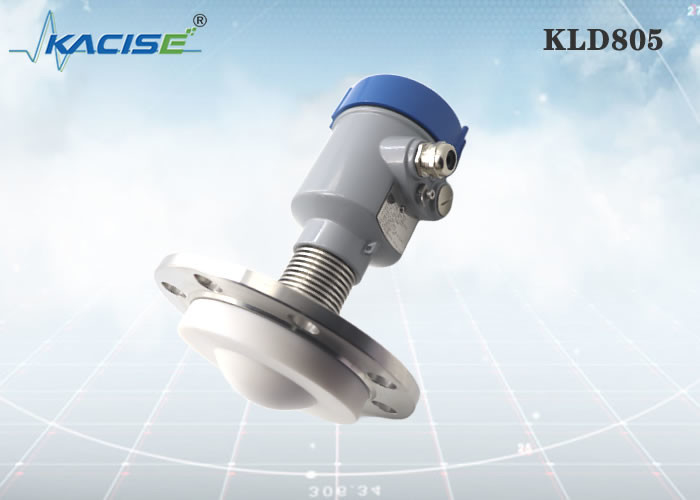

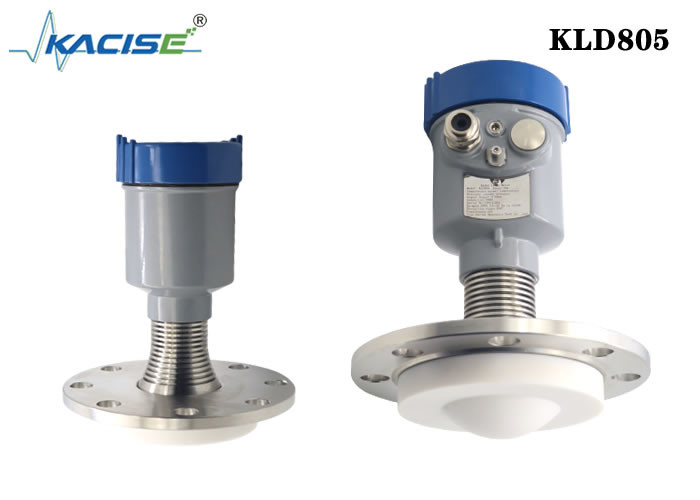

KLD805
|
중간: 강한 부식 액체, 증기, 폼, 고온, 고압 측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥ DN80 공정 온도: -40~200°C 공정 압력: -0.1~2.5MPa 안테나 크기: 76mm 렌즈 안테나 (플랜지 크기에 따라) 안테나 재료: PTFE/전체 충전 정확도: ±1mm 보호급: IP67 중앙 주파수: 80GHz 발사 각: 3° 전원 공급 장치: 두 개의 유선 /DC24V 4선 /DC12~24V 케이스: 알루미늄 / 플라스틱 / 스테인리스 스틸 신호 출력: 2선 /4...20mA/HART 프로토콜 4선 4...20mA/ RS485 모드버스 |
플랜지 설치를 사용할 경우 기기와 탱크 벽 사이의 최소 거리는 200mm가 되어야 합니다.
1 데이터 평면
2 용기 중심 또는 대칭 축
장비를 설치 할 때, 재료 입구 위에 설치하는 것을 피하고, 신호에 영향을 미치는 다양한 물체를 피하려고 노력하십시오.
극도로 복잡한 작업 조건에서 장치는 설치 지점에 중심이 된 20cm 반지름의 지역에서 장애물이 없으면 정상적으로 작동 할 수 있습니다.
설치 연결 도표:
최대 설치 스풀 높이 Hmax는 설치 스풀 지름 D와 제품 발사 각의 크기에 달려 있습니다.
너무 긴 설치 연결은 레이더 성능에 영향을 줄 것입니다.
mm의 단위:
mm의 단위:
