원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUM-A
참고: 범위 정보는 매우 중요합니다.

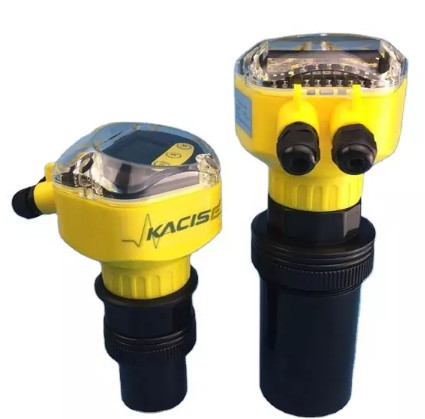

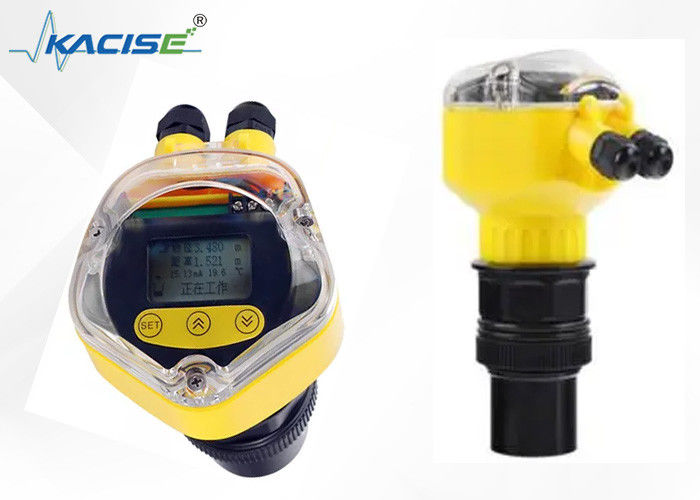

10m 초음파 레벨 센서는 주목할만한 장치입니다. 4 ~ 20mA 출력을 갖추고 자동으로 물 레벨 미터의 스위치를 제어 할 수 있습니다. 최대 감지 범위는 10 미터입니다.물의 수치를 정확하게 측정합니다., 그것은 다양한 수준 모니터링 및 제어 응용 프로그램에 매우 적합합니다.
기술적인 특징:
구조:
기술 사양:
| 스펙 | 가치 |
| 압력 전압 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| 정확성 | 00.5%, 1.0% |
| 표시 | LCD |
| 환경 온도 | 디스플레이 기기-20°C+60°C 변압기-20°C+80°C |
| 중간 | 액체 및 고체 |
| 아날로그 출력 | 4~20mA |
| 디지털 출력 | RS485, RS232 (둘 다 선택) |
| 전원 공급 | 24Vdc |
| 보호등급 | 디스플레이 기기 IP65, 변환기 IP68 |
| 탐사기 유형 | PVDF, 알루미늄 합금, ABS, 스테인리스 스틸 316L, 테플론, 티타늄 합금 |
모델 선택:
|
KUM-A |
||||||
|
|
측정 범위 |
|||||
|
A |
5m |
|||||
|
B |
10m |
|||||
|
C |
15m |
|||||
|
D |
20m |
|||||
|
E |
30m |
|||||
|
F |
40m |
|||||
|
G |
50m |
|||||
|
H |
60m |
|||||
|
|
출력 신호 |
|||||
|
A |
4~20mA |
|||||
|
|
정확성 |
|||||
|
0.5 |
00.5% |
|||||
|
1.0 |
1% |
|||||
|
|
전원 공급 |
|||||
|
A |
24Vdc |
|
||||
|
B |
11~30Vdc |
|
||||
|
|
탐사기 유형 |
|||||
|
A |
PVDF |
|||||
|
B |
알루미늄 합금 |
|||||
|
C |
ABS |
|||||
|
D |
스테인레스 스틸 316L |
|||||
|
E |
테플론 |
|||||
|
F |
티타늄 합금 |
|||||
응용 프로그램 및 설치:
설치 중 일반적인 문제 및 해결책 지침
|
오류 설명 |
발급의 원인 |
해결책 |
|
미터는 표시되지 않습니다, 작동하지 않습니다 |
잘못된 전원 공급, 잘못된 배선 |
DC24v 전원 공급 장치가 올바른지 확인 |
|
계기는 표시가 있습니다, 작동하지 않습니다 |
1레벨 게이지는 액체 수준이나 물질 수준과 일치하지 않습니다 |
1. 레벨 측정기의 정렬 방향을 조정하고, 평준화 및 컨테이너에 플라스틱 튜브를 추가하기 위해 술 수준을 사용 |
|
기기 디스플레이가 불안정하거나 측정 값이 큰 편차를 나타냅니다. |
1물질 레벨은 맹점으로 들어갑니다. |
1. 레벨 미터를 높이거나 레벨이 너무 높지 않도록 |

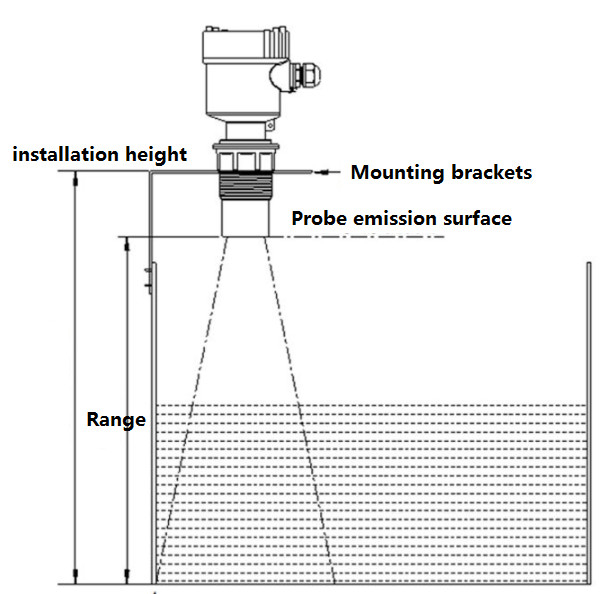

설치 포트 또는 원형 파이프에 설치된 프로브가 있는 컨테이너의 경우, 4m, 6m 및 8m 타입 레벨 게이즈 컨테이너의 플랜지 연결 길이는 400mm 미만되어야 합니다.그리고 12m 평면 가이드 컨테이너의 길이는 400mm 미만해야 합니다..
150mm, 15m, 20m, 30m 레벨 센서 프로브는 설치 포트에서 돌출해야합니다.
