원래 장소:
중국
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KSHGDC

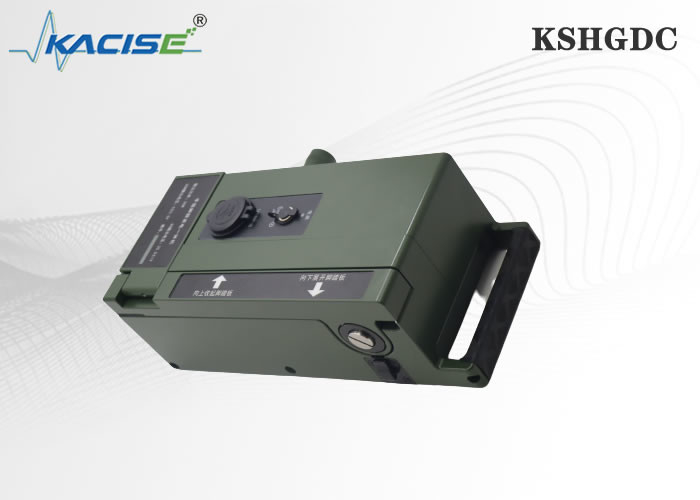

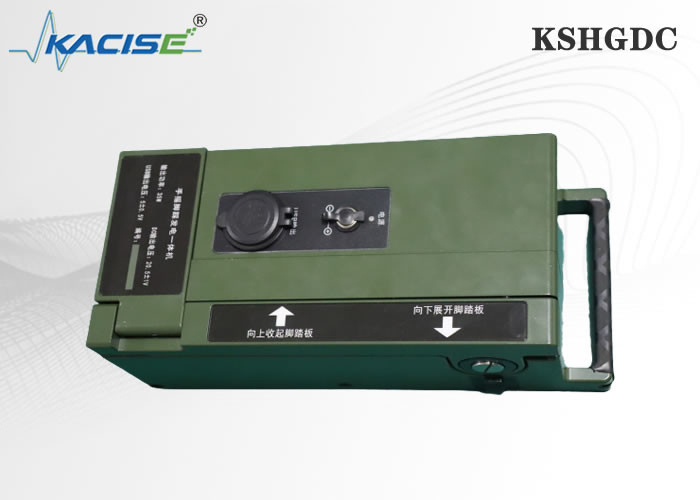

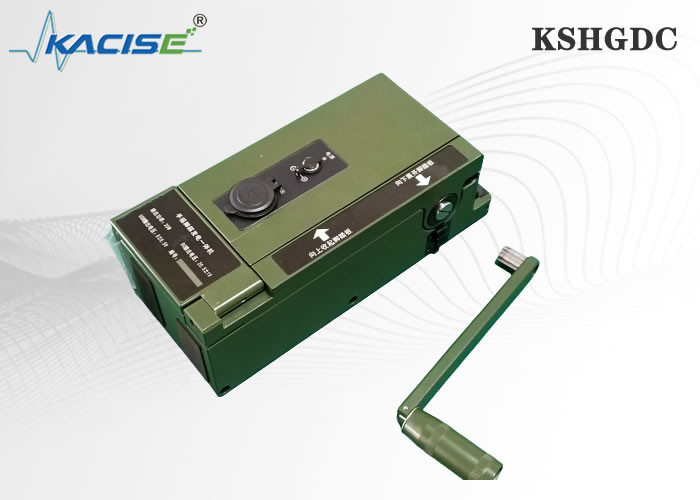

KSHGDC 군사용 손동작 발전기
1. 일반 설명
1.1 적용
이 핸드 제너레이터는 16.8V와 5V 전압의 라디오 세트 및 배터리 충전을 위한 새로운 DC 전원입니다.그것은 계속 플로팅 충전에서 작동하는 군사 비상 사태에 저장 배터리를 공급할 수 있습니다.
제품 특징:
1.2 주요 사양
주요 매개 변수
| 특징 | 설명 | 참고: |
| 충전 능력 | 16V±1V 2.5A (정상) | |
| 출력 능력 | 14.5V±0.5V 5A | |
| 출력 전압 클램프 값 | 29Vdc | 출력 전압은 커닝 속도와 긍정적으로 상관관계가 있습니다 |
| 캔턴 속도 | 90-150 r/min (정상) | 녹색 LED에 확인하기 위해 캔팅 속도를 제어; 이것은 적절한 작업 상태에서 작동하는 발전기를 의미합니다 |
| 출력 전압 | 12~24V 주문 가능 | |
| 출력 전력 | 정상 60W, 최대 80W | |
| 전압 물결 | 25mV | |
| 출력유전압 변동가변 부하에 따라 | 출력의 10%ut 명목 값 (max) | |
| 직업 생활 | 1200 시간 명목 | |
| 출력 단전 보호 | 지원 | |
| 응용 환경 |
온도:-40°C+70°C 상대 습도: 0%~95% ((40°C) 진동:5.5-200Hz @1.5g |
강수성 |
| 크기 | 몸집 145mm × 85mm × 70mm | 무게 1.8Kg (크랭크와 함께) |
| 프레임: 800mm × 430mm × 285mm | 무게 2.8Kg (크랭크) |
1.3 배달 패키지는
| 항목 | 양 | 참고: |
| 발전기 몸체 | 1pc | |
| 통합 프레임 | 1pc | |
| 전력 전송 케이블 | 1pc | 케이블 길이는 3 코어 케이블 2 출력 및 일반적인 루프백입니다. |
| 어깨 벨트 | 1 쌍 |
|
2 운영 원칙
이 핸드 제너레이터는 인력으로 작동합니다. 기어링을 통해, 그것은 영구 자석 동기 발전기를 만드는 동력을 생산합니다. 전력을 생산하기 위해.실리콘 다이오드로 수정된 후, 콘덴서에 의해 필터링되고 트랜지스터 시리즈 조절기로 조절되며 DC 출력 전압으로 변환됩니다. 충전용 출력 전압은 조절되지 않습니다.
2.1 기어 변속기
이 핸드 제너레이터의 전력은 세 개의 일련의 기어에 의해 전달되며, 손잡이에서 나오는 전력은 제너레이터의 로터 기어 샤프트로 전달되며 로터가 회전하게 합니다.전체 전송 비율 I=Il xI2=7.46x6.71 =50 캔킹 속도가 11 오르/분이기 때문에, 발전기의 로터 속도는 약 3000r/분이다.
2.2 발전기
제너터의 구조는 아웃 로터 타입이며, 스테이터는 3단계 분산 및 별 연결에 굽은 윙으로 이루어져 있다. 윙은 스테이터 코어 전체로 결합된다.로터는 희토류 영구 자석으로 만들어집니다 별 모양이고 8극입니다., 공기 지워진 자석이 안정화를 위해 사용됩니다. 손잡이가 윙크 할 때, stator에 대한 자기장의 상대적 움직임이 있습니다.그리고 3단계 교류 전압은 약 200Hz의 주파수로 스테터 윙에 유도됩니다..
2.3 회로 부품
회로는 3단계 브릿지 타입 직렬기 및 콘덴서 필터로 구성되어 있다. 전력 공급 출력은 일련 트랜지스터에 의해 DC로 안정화된다.디지털 디스플레이는 전압과 전류를 포함하여 작동 상태를 나타냅니다. 스윙 속도를 제어 스윙 도중 녹색 표시를 LED에 유지 하는 크랭크, 노란색 LED에, 속도를 높이고 빨간 LED에 표시 속도를 낮추어야 합니다.
2.4 보호 방법
이 발전기는 29V±0에서 조절기 입력 전압과 충전 출력 전압을 제한하기 위해 초전압 보호 회로로 제공됩니다.5V 및 공급되는 계기가 초고속 커닝과 높은 전압으로 손상되는 것을 방지하기 위해
