원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
ce,ISO9001
모델 번호:
KUS600
|
모델: KUS600 |
|
|
측정 범위 |
600...5000mm. 전원 공급 장치가 24V인 경우 측정 거리는 6미터에 도달할 수 있습니다. |
|
맹점 |
600mm |
|
공급 전압 |
3.3 ... 24VDC, 리플 10%SS |
|
무부하 공급 전류 I0 |
활성 기간은 20mA 이하, 수면 시간은 0.3mA 이하 |
|
출력 신호 |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 아날로그 출력. |
|
측정 정확도 |
1%FS 이하 |
|
온도 보상 |
예 |
|
범위 해상도 |
0.1mm; |
| 작동 온도 | -40…85℃(233...358K) |
| 보관온도 | -40…85℃(233...358K) |
|
전기 연결 |
5심 케이블(아날로그 출력), 6심 케이블(스위치 출력); |
|
보호 등급 |
IP68 |
|
쉘 재료 |
PVC /PVDF/PTFE/ABS |
|

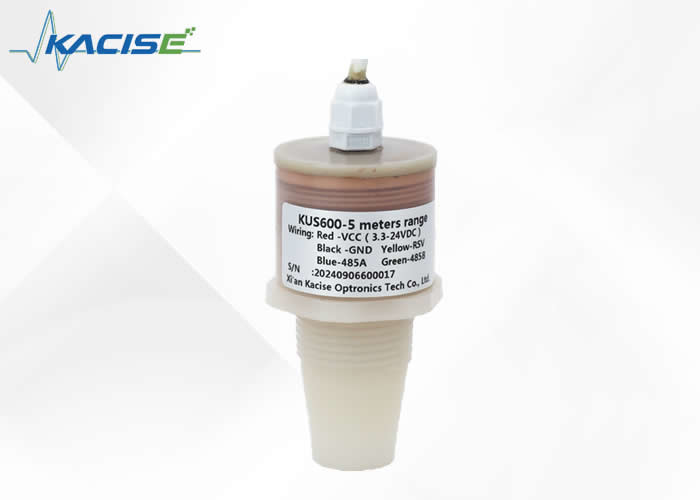

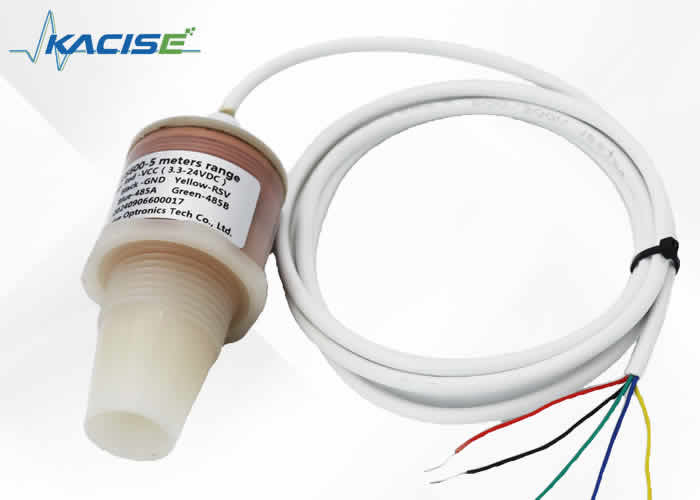

케이블 색상 |
핀 |
설명 |
메모 |
|---|---|---|---|
|
빨간색 |
1 |
전원공급장치 |
|
|
검은색 |
2 |
접지 |
|
|
노란색 |
3 |
아날로그 출력 |
600B는 모드 1에서 작동하거나 4-20mA, 0-3.3V 0-5V 아날로그 출력을 사용하는 경우 절전 모드에서 작동할 수 없습니다. |
|
파란색 |
4 |
RS485A+ |
TTL 출력 신호용 TTL-TXD |
|
녹색 |
5 |
RS485B- |
TTL 출력 신호용 TTL-RXD |
스위치 출력용
|
케이블 색상 |
핀 |
설명 |
메모 |
|---|---|---|---|
|
빨간색 |
1 |
전원공급장치 |
|
|
검은색 |
2 |
접지 |
|
|
노란색 |
3 |
스위치 출력 |
부하 전류 1A@60V |
|
하얀색 |
4 |
스위치 출력 |
|
|
갈색 |
5 |
RS485A+ |
TTL 출력 신호용 TTL-TXD |
|
녹색 |
6 |
RS485B- |
TTL 출력 신호용 TTL-RXD |
다이어그램의 단위는 mm입니다.
센서가 0℃ 이하의 환경 온도에 설치되면 보호 조치가 제대로 작동해야 합니다. 강철 너트를 사용하여 관통 구멍에 센서를 직접 장착하는 경우 하우징 나사산 중간에 고정해야 합니다.
|
KUS |
본체 사이즈 |
산출 |
최대 범위 |
설명 |
|---|---|---|---|---|
|
600 |
||||
|
맞춤형 |
맞춤형 |
|||
|
SW |
스위치 출력(NPN 또는 PNP에 대해 온라인 구성 가능) |
|||
|
엄마 |
3선 4-20mA 출력 |
|||
|
10V |
출력은 Vout 0-10V입니다. |
|||
|
5V |
출력은 Vout 0-5V입니다. 전원 공급 범위는 최소 5.0입니다. |
|||
|
3.3V |
출력은 Vout 0-3.3V입니다. 전원 공급 범위는 최소 3.3입니다. |
|||
|
RS485 |
출력은 RS485입니다. |
|||
|
TTL |
UART TTL 출력 |
|||
|
XXXmm |
Xxx mm는 감지할 수 있는 최대 범위이며 기본 길이는 1미터입니다. |
|||
|
KUS |
600 |
RS485 |
5000mm |
|
