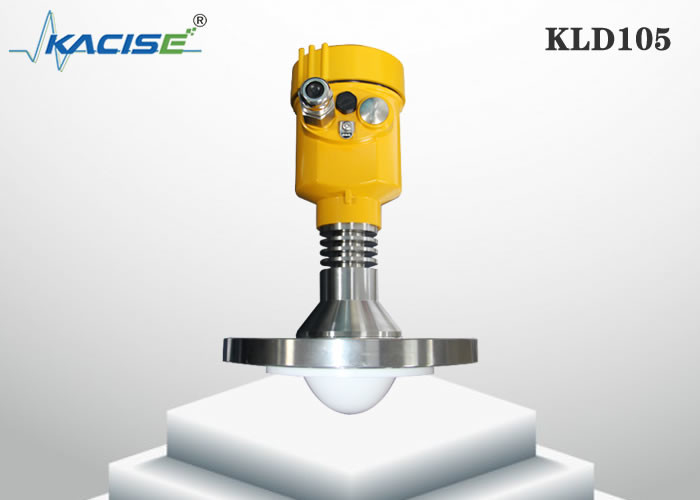

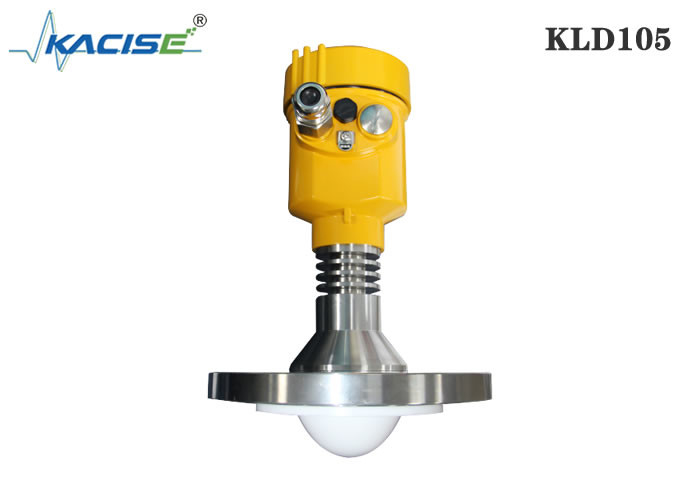

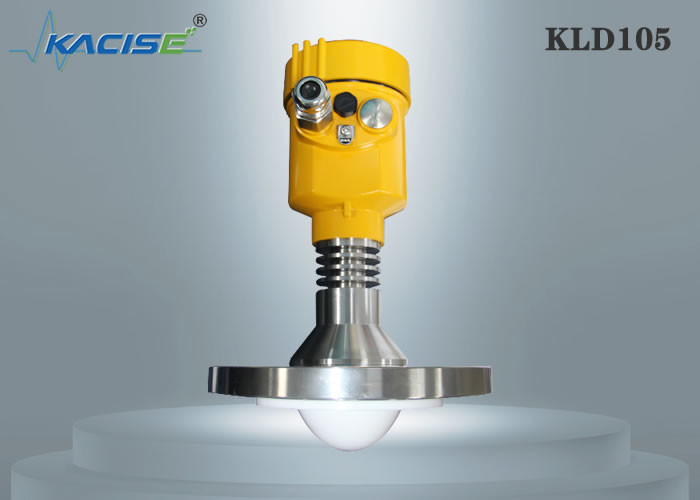

KLD105 초음파 레이더 탱크 액면계 수면계

KLD105 초음파 레이더 탱크 액면계 수면계

레이더 유체면 미터

PTFE 초음파 레벨계

초음파 수면계

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KLD105

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
측정 매체:
액체
측정 범위:
0.3m~30m
프로세스 연결:
플랜지 ≥DN80
공정 온도:
-40~200C
프로세스 압력:
- 0.1~2.5 MPa
안테나 크기:
76 밀리미터 렌즈 안테나
안테나 재료:
PTFE
정확도:
±2mm
보호 수준:
IP67
입사각:
3'
강조하다:

레이더 유체면 미터

,

PTFE 초음파 레벨계

,

초음파 수면계

지불 및 배송 조건
최소 주문 수량
1
가격
협상 가능
포장 세부 사항
배달 시간
5-8 작업 일수
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력
100+
제품 설명

80G FM 레이더 액면계

원리 :
FM 지속파 레이더 레벨 게이지의 일반 원리는 레이더가 전자파 의 위에 탱크를 내고 전자파가 매체에 의해 반영된 후 레이더에 의해 받아들인다는 것입니다. 수신된 신호와 송신 신호 사이의 주파수 차 δf은 매체의 표면으로부터의 거리 R에 비례합니다 : R=C (speed)*δf (주파수 차) /2/K (주파수 변조 경사). 광속 C와 주파수 변조 경사 K가 알려지기 때문에, 주파수 차 δf은 레이더 설치 위치에서부터 재료 표면까지, 그리고 나서 탱크의 알려진 전체 높이를 통하여 거리 R를 획득하고 소재 레벨의 높이를 얻기 위해 레이더에서부터 재료 표면까지 공간 거리를 뺀다고 (비어 있는 높이로서 언급되) 추정될 수 있습니다.

KLD105 초음파 레이더 탱크 액면계 수면계 0





특성 :
1. 밀리미터 파 레이더, 측정 정확도로의 ±1mm과 0.1m의 최소 블라인드 영역까지.
2. 더 작은 안테나 크기는 더 많은 근무 조건의 측정을 충족시킵니다.
3. 다른 레이더 제품과 비교된 다양한 렌즈 안테나, 더 작은 입사각, 똑같은 산업적이고 채광 조건 하에 더 집중된 에너지, 더 강한 에코 신호는 더 높은 신뢰성을 가지고 있습니다.
4. 더 강한 침투성으로, 접착과 농축이 있을지라도 그것은 정상적으로 사용될 수 있습니다.
5. 동적 신호 영역은 더 크게 있고 저유전 상수 값 매체의 측정이 더 안정적입니다.
6. 다양한 측정 모드가 빠른 측정 모드로 반응 시간 레이더는 1S 이합니다.



기술적인 매개 변수

측정 매체 액체
측정 범위 0.3m~30m
프로세스 접속 플랜지 ≥DN80
프로세스 온도 -40~200C
프로세스 압력 - 0.1~2.5 MPa
안테나 크기 76 밀리미터 렌즈 안테나
안테나 소재 PTFE
정확도 ±2mm
보호 수준 IP67
중심 주파수 80GHz
입사각 3'
전원

2가닥 도선 system/DC24V

사선용 system/AC220V

6선 system/DC12-24V

알루미늄 / 플라스틱 / 스테인레스 강
신호 출력 2가닥 도선 system/4...20mA/HART 프로토콜
사선용 system/4...20mA/HART 프로토콜
6선 system/4...20mA/HART 프로토콜



제품은 (단위를 분류합니다 : 밀리미터)

KLD105 초음파 레이더 탱크 액면계 수면계 1









KLD105 초음파 레이더 탱크 액면계 수면계 2

필드 적용

KLD105 초음파 레이더 탱크 액면계 수면계 3

KLD105 초음파 레이더 탱크 액면계 수면계 4

KLD105 초음파 레이더 탱크 액면계 수면계 5

KLD105 초음파 레이더 탱크 액면계 수면계 6KLD105 초음파 레이더 탱크 액면계 수면계 7
