원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:

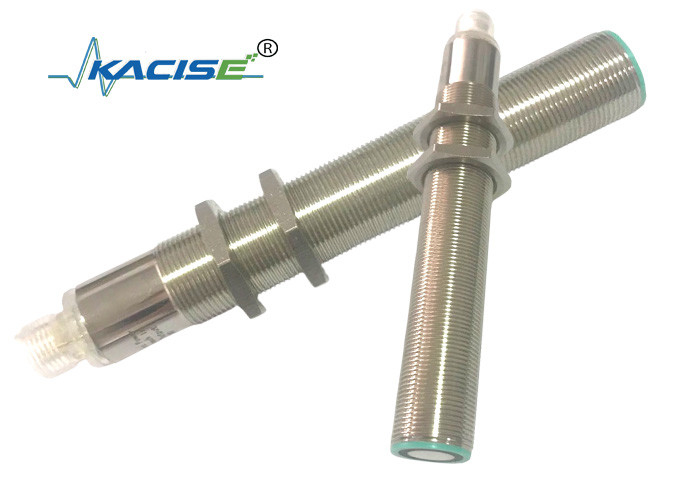

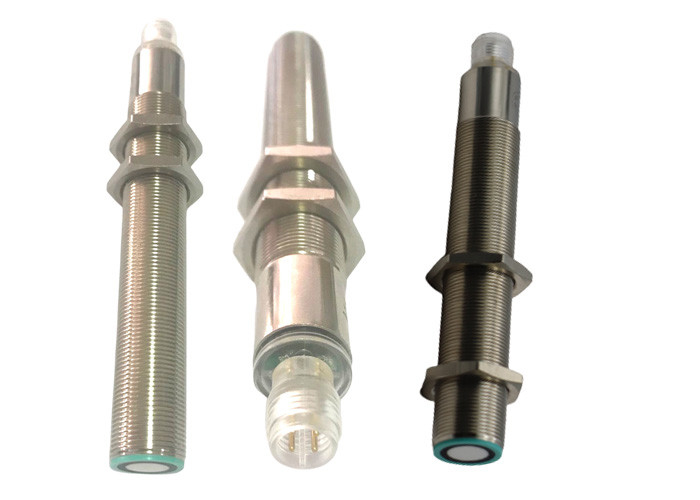

M18 KUS1000
| 감지 범위 | 100... 1000mm |
| 사용할 수 없는 부지 | 0... 100mm |
| 표준 표적판 | 100mm x 100mm |
| 변압기 주파수 | 약 220 kHz |
| 응답 지연 | 약 50 ms |
| LED 블루 | 전원 |
|
LED 노란색 |
전환 상태 표시 깜박이는: 프로그램 함수 객체가 검출되었습니다. |
|
LED 빨간색 |
영구적 빨간색: 오류 빨간색, 깜빡이는: 프로그램 기능, 객체 검출되지 않았습니다 |
| 작동 전압 UB | 15... 30V DC, 파동 10 % SS |
| 무부하 공급 전류 I0 | ≤ 45mA |
| 입력 타입 | 1 TEACH-IN 입력 |
|
작동 범위 A1: -UB... +1 V, 작동 범위 A2: +6 V...+UB |
|
| 입력 임페던스: > 4.7 kΩ; TEACH-IN 프로그램 펄스: ≥ 1 s |
| 출력 유형 | 1 스위치 출력 E4, NPN NO/NC, 프로그래밍 |
| 가속 전류 Ie | 200mA, 단전/ 과부하 보호 |
| 기본 설정 | 전환점 A1:70mm 전환점 A2: 800mm |
| 전압 하락 | ≤ 2.5V |
| 반복 정확성 | ≤ 1 % |
| 스위치 주파수 f | ≤ 13 Hz |
| 범위 히스테레시스 H | 설정된 운행거리의 2 % |
| 온도의 영향 | 전체 규모의 ±1.5% |
| 실내 온도 | -25...70°C ((248...343K) |
| 저장 온도 | -40...85°C ((233...358K) |
| 연결 | V1 커넥터 (M12×1), 4핀 |
| 보호 수준 | IP67 |
| 물질적 주택 | 금속, 니켈화 |
| 변압기 |
에포크시 樹脂/공구 유리 구슬 혼합물 폼 폴리우레탄, 커버 PBT |
초음파 센서는 두 개의 학습 가능한 스위치 포인트를 가진 스위치 출력을 갖추고 있습니다. 이들은 TEACH-IN 입력에 공급 전압 - UB 또는 + UB을 적용하여 설정됩니다.공급 전압은 TEACH-IN 입력에 최소 1초 동안 적용되어야 합니다..LEDs는 TEACH-IN 절차 동안 센서가 목표를 인식했는지 여부를 나타냅니다. 스위치 포인트 A1는 - UB, A2는 + UB로 학습됩니다. 여덟 가지 다른 출력 기능을 설정할 수 있습니다. 스위치 포인트, 전원을 켜고 나서야 거리를 설정합니다. 내부 시계는 전원이 켜면 5분 후에 변경할 수 없음을 보장합니다.사용자는 전원 재시작 후 요청 거리를 설정할 수 있습니다.
TEACH-IN 창 모드, 정상 개방 기능
- 목표물을 전환점 근처로 설정해
- TEACH-IN 전환점 A1과 - UB
- 먼 전환점으로 목표물을 설정
- TEACH-IN 전환점 A2 + UB
TEACH-IN 창 모드, 정상 폐쇄 기능
- 먼 전환점으로 목표물을 설정
- Teach-in 전환점 A2와 - UB
- 목표물을 전환점 근처로 설정해
- TEACH-IN 전환점 A1 + UB
TEACH-IN 스위치 포인트, 정상 개방 기능
- 목표물을 전환점 근처로 설정해
- TEACH-IN 전환점 A1과 - UB
- 손으로 센서를 덮거나 모든 물체를 제거
감지 범위에서
-TEACH-IN 전환점 A2 + UB
TEACH-IN 스위치 포인트, 일반적으로 닫힌 기능
- 수동으로 센서를 덮거나
감지 범위를 벗어난 물체
- Teach-in 전환점 A2와 - UB
- 목표물을 전환점 근처로 설정해
- TEACH-IN 전환점 A1 + UB
TEAC-IN 큰 히스테리세스 간격, 정상 개방 모드
- 목표물을 전환점 근처로 설정해
- TEACH-IN 전환점 A1 + UB
- 먼 전환점으로 목표물을 설정
- Teach-in 전환점 A2와 - UB
TEAC-IN 큰 히스테레시 간격, 일반적으로 닫힌 모드
- 먼 전환점으로 목표물을 설정
- TEACH-IN 전환점 A2 + UB
- 목표물을 전환점 근처로 설정해
- TEACH-IN 전환점 A1과 - UB
일반적으로 개방된 모드에서 객체 현존을 탐지하는 TEACH-IN
- 센서를 손으로 덮거나
감지 범위
- Teach-in 전환점 A2와 - UB
- 센서를 손으로 덮거나
감지 범위
- TEACH-IN 전환점 A2 + UB
객체 현존을 감지하는 TEACH-IN 정상 폐쇄 모드
- 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
- TEACH-IN 전환점 A2 +UB
- 손으로 센서를 덮거나 감지 범위에서 모든 물체를 제거
- -UB와 함께 A2의 TEACH-IN 전환점
스위치 포인트 기본 설정
A1=블라인드 범위,A2=상정 거리
| LED 디스플레이 | ||
| 작동 방식에 따라 표시 | LED 네트워크 | 노란색 LED |
|
TEACH-IN 전환점 물체 검출 물체 검출이 되지 않았습니다 객체 불확정 (Teach-IN 무효) |
켜고 깜빡이고 |
번쩍이는 켜 |
| 정상 작동 | 켜 | 전환 상태 |
| 잘못 | 에 | 이전 상태 |
환경 온도가 0°C 이하로 떨어지면 보호 장치에 잘 작동해야 합니다.그것은 하우스 스레드 중앙에 고정되어야 합니다.
