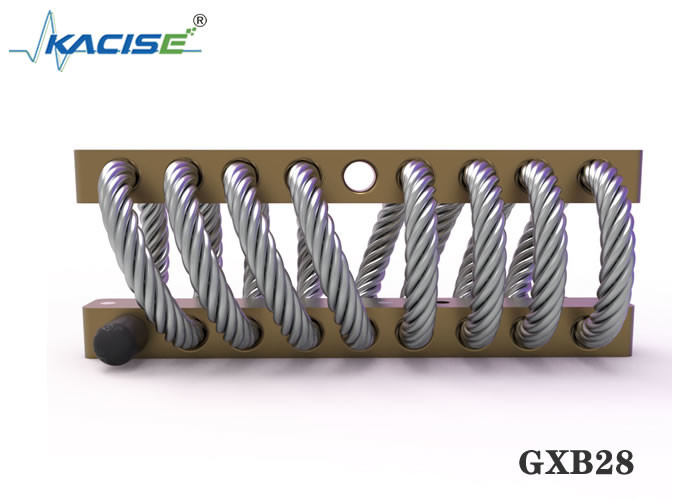

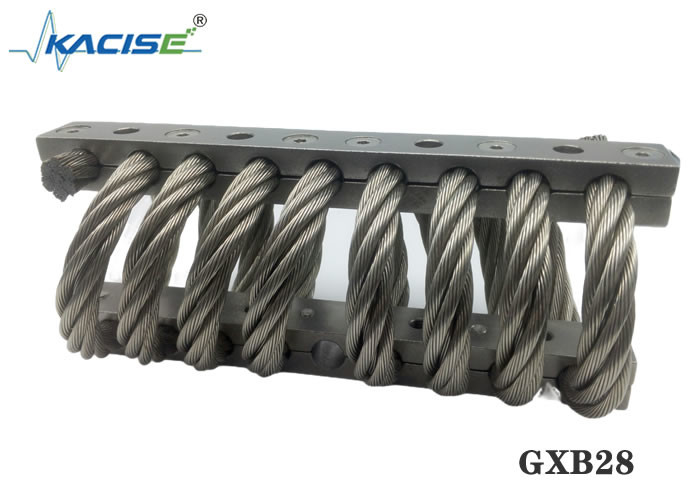

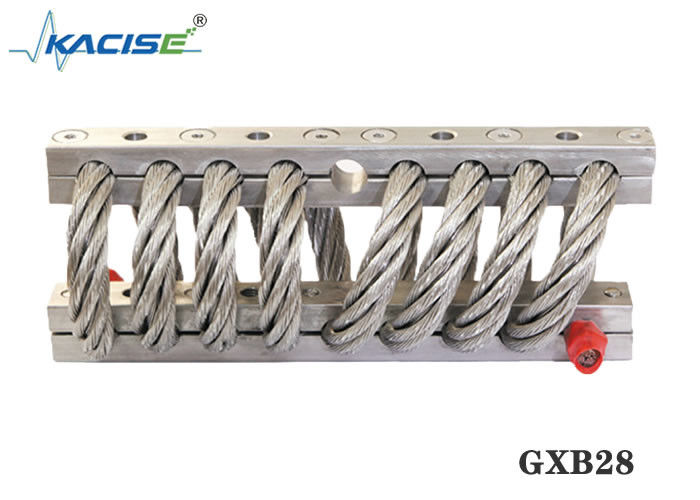

Name: SS304 와이어 로프 진동 격리기 5-10Hz 공명 주파수 및 기계 도구 장비를 위한 3계층 격리기
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB28-900
Price: 5,000.00 USD
Availability: InStock

집 > 상품 > 와이어 로프 제진기 >

SS304 와이어 로프 진동 격리기 5-10Hz 공명 주파수 및 기계 도구 장비를 위한 3계층 격리기

철회로 진동 격리기 기계 도구

진동 방지 철사 로프 격리기

GXB28-900 시험 데이터 격리기

원래 장소:

중국

브랜드 이름:

Kacise

모델 번호:

GXB28-900

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

수직동강성(Kg/mm):

45° 최대 변형(mm):

177

45° 정하중(Kg):

325

45°정적 강성(Kg/mm):

길이:

370 밀리미터

45° 동적 강성(Kg/mm):

8.9

사이드 서스펜션의 최대 변형량(mm):

132

너비:

235mm

측면 매달린 정하중(Kg):

111

높은:

216 밀리미터

측면 행잉 정적 강성(Kg/mm):

11.2

장착 구멍:

M12

사이드 서스펜션 강성(Kg/mm):

8.2

공명 주파수:

5-10Hz

재료:

SS304

외부 장착 구멍 거리/L1(mm):

268/266.7

체중(kg):

12.7

내부 장착 구멍 거리/L2(mm):

114/114.3

제품 맞춤화 지원 여부:

예

최대 수직 변형(mm):

125.7

수직 정하중(Kg):

543

수직 정적 강성(Kg/mm):

58.5

강조하다:

철회로 진동 격리기 기계 도구

진동 방지 철사 로프 격리기

GXB28-900 시험 데이터 격리기

지불 및 배송 조건

최소 주문 수량

가격

협상 가능

포장 세부 사항

판지 상자

배달 시간

5-8일

지불 조건

L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram

공급 능력

100+

산업용 기계용 30G 충격 제어 스테인레스 스틸 철 로프 진동 격리기

가장 좋은 가격 을 구하라

곰팡이 방지 스테인리스 스틸 철 로프 진동 격리 장치

가장 좋은 가격 을 구하라

산업용 기계용 반충격 스테인레스 스틸 와이어 로프 진동 격리기

가장 좋은 가격 을 구하라

Kacise ISO9001 인증 스테인리스 스틸 와이어 로프 진동 격리기 내구적인 산업 기계 충격 흡수

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

나선 와이어 로프 격리기는 무게에 관계없이 거의 모든 기계 또는 장기에 고정 할 수 있도록 다양한 크기로 제공됩니다.

콤팩트, 저 프로필 디자인 및 최소한의 굴절과 함께 무거운 충격 부하를 완화 할 수있는 능력은 공간이 프리미엄 인 곳에서 사용할 수 있습니다.

3면, 모든 축을 분리하는 것은 장비가 어떤 방향으로든 자유롭게 움직일 수 있다는 것을 의미합니다. 수직, 수평 및 옆으로

사용자 지정 와일링, 루프 수 및 장착 기능은 특정 요구 사항을 충족 할 수 있습니다

특수 케이블 재료 (연강 및 다른 스테인레스 스틸 합금), 특수 막 재료 (무화강, 티타늄 마감 접착) 및 특수 장착 구성 (입구,가닥 종류, 클리어런스 구멍) 몇 가지만 명명 할 수 있습니다.

제품 크기 차트

제품 번호	높이 ((mm)		너비 ((mm)	제품 무게 (kg)	설치 방법	구멍 크기 (mm)	스레드 크기 (mm)	반도리 톱니
JGX-286-8-X-16860-A-S	216	± 635	235	12.7	A, B, C, D, E, S	Ø13.5 + 0.13- 0.38	M12X175	90°

눌러 적정 테스트 데이터 시트

곡선 번호	제품 번호	정적 부하 (N)	최대 변형 (mm)	진동 경직성 Kv kN/m	충격 강도 Ks kN/m
1	JGX-286-8-X-16860-A-S	5430	125.7	585	180

45° 기울기 압력 부착 부하 테스트 데이터 시트

곡선 번호	제품 번호	정적 부하 (N)	최대 변형 (mm)	진동 경직성 Kv kN/m	충격 강도 Ks kN/m
1	JGX-286-8-X-16860-A-S	3250	177.8	327	89

시어 롤링 로드 테스트 데이터 시트

곡선 번호	제품 번호	정적 부하 (N)	최대 변형 (mm)	진동 경직성 Kv kN/m	충격 강도 Ks kN/m
1	JGX-286-8-X-16860-A-S	1110	132.1	112	112

와이어 로프 진동 격리기는 다음과 같은 장점을 가지고 있습니다:

견고한 금속 구조물
낮은 주파수, 고도로 완화 된 진동 격리
우수한 충격 완화
폭 넓은 온도 범위, -200°F ~ +650°F
고장 안전 구조
유지보수 없이

제품 구조 다이어그램

철사선 격리 장치 설치 가이드

설치 전에 설치 구멍이 진동 격리 장치의 설치 구멍과 일치하는지, 예를 들어 스레드가 동일하는지 등을 주의 깊게 확인하십시오.
설치 구멍은 깨끗하고, 부러지거나, 썩지 않거나, 손상되지 않거나, 다른 결함이 없습니다.
진동 격리기는 탄력적인 부품이기 때문에 작동 할 때 약간의 이동 공간이 필요합니다. 설치 전에,설치 부분에서 설치에 영향을 미치는 장비가 있는지 및 진동 격리 장치의 이동 공간이 충분하는지 신중하게 확인하십시오.설치 전에 진동 격리 장치가 좋은 상태인지 결함이 있는지 확인하십시오.
적당한 스크루드라이버와 레브바를 준비하십시오.
먼저 격리 장치를 중량 장비 또는 고정 장비에 설치하십시오. 설치 나사 매듭을 단단히 할 필요가 없으므로 격리 장치가 약간 활성화 될 수 있습니다.
연결 장치를 진동 격리 장치의 다른 쪽에 설치합니다.당신은 진동 격리기를 움직일 수 있습니다 또는 장비의 장착 구멍과 진동 격리기의 장착 구멍을 조율하기 위해 손바닥을 사용그 다음에는 고정 스크롤을 긁어.
장치 위치를 고정 한 후 모든 고정 나사를 단단히 잡으십시오.

적용

항공용 항공전자 및 장비
선박/해양 장비 및 전자제품
모바일 장비 및 전자 제품
컴퓨터 장비 및 디스크 드라이브
붓기와 팬
모터 및 펌프
의료 장비
모터 제너레이터 및 압축기
HVAC 장비
